1、 女儿墙雪堆积荷载计算方法
（1） 计算简图：

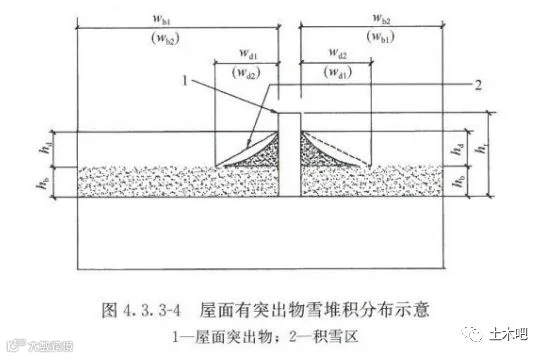

对于女儿墙，相当于门刚规范GB51022-2015（图4.3.3-4）中没有突出物右边部分。
（2） 计算积雪堆积高度hd：
按门刚规范GB51022-2015第4.3.3.5条式（4.3.3-1）计算。
hd=0.416（Wb1）1/3(S0+0.479)1/4-0.457，其中wb1为该方向的屋面水平长（宽）度（m）。下面按100年重现期的基本雪压S0=0.5KN/m2计算hd，当计算出的hd大于时hr-hb时，取hr-hb，即雪堆积高度不应超过女儿墙顶面。
1）wb1=7.5m时，hd=0.416（7.5）1/3(0.5+0.479)1/4-0.457=0.35（m）；
2）wb1=10m时，hd=0.416（10）1/3(0.5+0.479)1/4-0.457=0.43（m）；
3）wb1=15m时，hd=0.416（15）1/3(0.5+0.479)1/4-0.457=0.56（m）；
4）wb1=20m时，hd=0.416（20）1/3(0.5+0.479)1/4-0.457=0.67（m）；
5）wb1=25m时，hd=0.416（25）1/3(0.5+0.479)1/4-0.457=0.75（m）；
6）wb1=30m时，hd=0.416（30）1/3(0.5+0.479)1/4-0.457=0.83（m）；
7）wb1=35m时，hd=0.416（35）1/3(0.5+0.479)1/4-0.457=0.90（m）；
8）wb1=40m时，hd=0.416（40）1/3(0.5+0.479)1/4-0.457=0.96（m）；
9）wb1=45m时，hd=0.416（45）1/3(0.5+0.479)1/4-0.457=1.01（m）；
10）wb1=50m时，hd=0.416（50）1/3(0.5+0.479)1/4-0.457=1.07（m）；
11）wb1=55m时，hd=0.416（55）1/3(0.5+0.479)1/4-0.457=1.12（m）；
12）wb1=60m时，hd=0.416（60）1/3(0.5+0.479)1/4-0.457=1.16（m）；
13）wb1=70m时，hd=0.416（70）1/3(0.5+0.479)1/4-0.457=1.25（m）；
14）wb1=80m时，hd=0.416（80）1/3(0.5+0.479)1/4-0.457=1.33（m）；
15）wb1=90m时，hd=0.416（90）1/3(0.5+0.479)1/4-0.457=1.40（m）；
16）wb1=100m时，hd=0.416（100）1/3(0.5+0.479)1/4-0.457=1.46（m）；
17）wb1=110m时，hd=0.416（110）1/3(0.5+0.479)1/4-0.457=1.53（m）；
18）wb1=120m时，hd=0.416（120）1/3(0.5+0.479)1/4-0.457=1.58（m）；
（3）计算积雪堆积长度wd：
按门刚规范GB51022-2015第4.3.3.6条式（4.3.3-3）、式（4.3.3-4）计算。
（4）计算堆积雪荷载的最高点荷载值Smax：
按门刚规范GB51022-2015第4.3.3.7条式（4.3.3-5）计算。
（5）计算堆积雪荷载的最高点最终荷载值Smax+S0。
（6）举例
例1：某工程长120m，宽60m，女儿墙高hr=1.8m，100年重现期的基本雪压S0=0.5KN/m2。求山墙女儿墙处的hd、wd、Smax、Smax+S0。
1）计算山墙女儿墙雪堆积高度hd：从上述（2）中可以看出，山墙女儿墙雪堆积高度为第18）项，hd=1.58m。按屋面基本雪压S0确定的雪荷载高度hb=100S0/ρ=100x0.5/180=0.28（m），hr-hb=1.8-0.28=1.52（m）,hd>hr-hb,故最终取hd=1.52m。
2）计算山墙女儿墙积雪堆积长度wd：
由于hd>hr-hb,按式（4.3.3-4），wd=4hd2/(hr-hb)=4x1.582/1.52=6.6（m）。8（hr-hb）=8x1.52=12.2（m），wd<8（hr-hb）,故最终取wd=6.6（m）。
3）计算山墙女儿墙堆积雪荷载的最高点荷载值Smax：
按式（4.3.3-5），Smax=hdxρ=1.52x180=274kg/m2=2.74kN/m2。
4）计算堆积雪荷载的最高点最终荷载值Smax+S0:
Smax+S0=2.74+0.5=3.24kN/m2。（Smax+S0）/S0=3.24/0.5=6.5,堆积雪荷载的最高点最终荷载值是基本雪压S0的6.5倍，非常大！！！
例2：同上。求纵向（即两长边）女儿墙处的hd、wd、Smax、Smax+S0。
1）计算山墙女儿墙雪堆积高度hd：从上述（2）中可以看出，山墙女儿墙雪堆积高度为第12）项，hd=1.16m，hr-hb=1.52（m），hd<hr-hb,最终取hd=1.16m。
2）计算山墙女儿墙积雪堆积长度wd：
由于hd<hr-hb,按式（4.3.3-3），wd=4hd=4x1.16=4.6（m）。
3）计算山墙女儿墙堆积雪荷载的最高点荷载值Smax：
按式（4.3.3-5），Smax=hdxρ=1.16x180=209kg/m2=2.09kN/m2。
4）计算堆积雪荷载的最高点最终荷载值Smax+S0:
Smax+S0=2.09+0.5=2.59kN/m2。（Smax+S0）/S0=2.59/0.5=5.2,堆积雪荷载的最高点最终荷载值是基本雪压S0的5.2倍，非常大！！！
2、 高低屋面（天窗）雪堆积荷载计算方法
（1）计算简图：

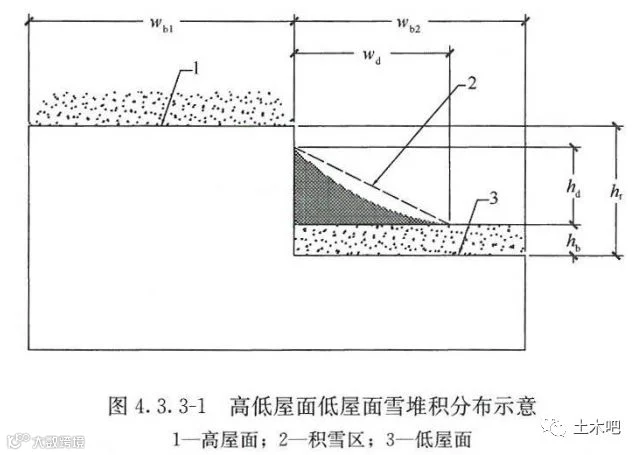

见门刚规范GB51022-2015（图4.3.3-1）。
（2）计算积雪堆积高度hd：
分别按门刚规范GB51022-2015第4.3.3.5条式（4.3.3-1）、式（4.3.3-2）计算，最后取大值。
1）按式（4.3.3-1）计算
hd=0.416（Wb1）1/3(S0+0.479)1/4-0.457，其中wb1为该方向的屋面水平长（宽）度（m）。下面按100年重现期的基本雪压S0=0.5KN/m2计算hd，当计算出的hd大于时hr-hb时，取hr-hb，即雪堆积高度不应超过女儿墙顶面。
①wb1=7.5m时，hd=0.416（7.5）1/3(0.5+0.479)1/4-0.457=0.35（m）；
②wb1=10m时，hd=0.416（10）1/3(0.5+0.479)1/4-0.457=0.43（m）；
③wb1=15m时，hd=0.416（15）1/3(0.5+0.479)1/4-0.457=0.56（m）；
④wb1=20m时，hd=0.416（20）1/3(0.5+0.479)1/4-0.457=0.67（m）；
⑤wb1=25m时，hd=0.416（25）1/3(0.5+0.479)1/4-0.457=0.75（m）；
⑥wb1=30m时，hd=0.416（30）1/3(0.5+0.479)1/4-0.457=0.83（m）；
⑦wb1=35m时，hd=0.416（35）1/3(0.5+0.479)1/4-0.457=0.90（m）；
⑧wb1=40m时，hd=0.416（40）1/3(0.5+0.479)1/4-0.457=0.96（m）；
⑨wb1=45m时，hd=0.416（45）1/3(0.5+0.479)1/4-0.457=1.01（m）；
⑩wb1=50m时，hd=0.416（50）1/3(0.5+0.479)1/4-0.457=1.07（m）；
⑪wb1=55m时，hd=0.416（55）1/3(0.5+0.479)1/4-0.457=1.12（m）；
⑫wb1=60m时，hd=0.416（60）1/3(0.5+0.479)1/4-0.457=1.16（m）；
⑬wb1=70m时，hd=0.416（70）1/3(0.5+0.479)1/4-0.457=1.25（m）；
⑭wb1=80m时，hd=0.416（80）1/3(0.5+0.479)1/4-0.457=1.33（m）；
⑮wb1=90m时，hd=0.416（90）1/3(0.5+0.479)1/4-0.457=1.40（m）；
⑯wb1=100m时，hd=0.416（100）1/3(0.5+0.479)1/4-0.457=1.46（m）；
⑰wb1=110m时，hd=0.416（110）1/3(0.5+0.479)1/4-0.457=1.53（m）；
⑱wb1=120m时，hd=0.416（120）1/3(0.5+0.479)1/4-0.457=1.58（m）。
2）按式（4.3.3-2）计算
hd=0.208（Wb1）1/3(S0+0.479)1/4-0.457，其中wb1为该方向的屋面水平长（宽）度（m）。下面按100年重现期的基本雪压S0=0.5KN/m2计算hd，当计算出的hd大于时hr-hb时，取hr-hb，即雪堆积高度不应超过女儿墙顶面。
①wb1=7.5m时，hd=0.208（7.5）1/3(0.5+0.479)1/4-0.457=0（m）；
②wb1=10m时，hd=0.208（10）1/3(0.5+0.479)1/4-0.457=0（m）；
③wb1=15m时，hd=0.208（15）1/3(0.5+0.479)1/4-0.457=0.05（m）；
④wb1=20m时，hd=0.208（20）1/3(0.5+0.479)1/4-0.457=0.10（m）；
⑤wb1=25m时，hd=0.208（25）1/3(0.5+0.479)1/4-0.457=0.15（m）；
⑥wb1=30m时，hd=0.208（30）1/3(0.5+0.479)1/4-0.457=0.19（m）；
⑦wb1=35m时，hd=0.208（35）1/3(0.5+0.479)1/4-0.457=0.22（m）；
⑧wb1=40m时，hd=0.208（40）1/3(0.5+0.479)1/4-0.457=0.25（m）；
⑨wb1=45m时，hd=0.208（45）1/3(0.5+0.479)1/4-0.457=0.28（m）；
⑩wb1=50m时，hd=0.208（50）1/3(0.5+0.479)1/4-0.457=0.31（m）；
⑪wb1=55m时，hd=0.208（55）1/3(0.5+0.479)1/4-0.457=0.33（m）；
⑫wb1=60m时，hd=0.208（60）1/3(0.5+0.479)1/4-0.457=0.35（m）；
⑬wb1=70m时，hd=0.208（70）1/3(0.5+0.479)1/4-0.457=0.40（m）；
⑭wb1=80m时，hd=0.208（80）1/3(0.5+0.479)1/4-0.457=0.43（m）；
⑮wb1=90m时，hd=0.208（90）1/3(0.5+0.479)1/4-0.457=0.47（m）；
⑯wb1=100m时，hd=0.208（100）1/3(0.5+0.479)1/4-0.457=0.50（m）；
⑰wb1=110m时，hd=0.208（110）1/3(0.5+0.479)1/4-0.457=0.53（m）；
⑱wb1=120m时，hd=0.208（120）1/3(0.5+0.479)1/4-0.457=0.56（m）。
（3）计算积雪堆积长度wd：
按门刚规范GB51022-2015第4.3.3.6条式（4.3.3-3）、式（4.3.3-4）计算。
（4）计算堆积雪荷载的最高点荷载值Smax：
按门刚规范GB51022-2015第4.3.3.7条式（4.3.3-5）计算。
（5）计算堆积雪荷载的最高点最终荷载值Smax+S0。
（6）举例
例1：某工程长120m，宽60m，开间为6m，左边5个开间（30m）屋面标高15m，右边15个开间（90m）屋面标高10m，100年重现期的基本雪压S0=0.5KN/m2。求高低屋面处的hd、wd、Smax、Smax+S0。
1）计算高低屋面处雪堆积高度hd：
①按式（4.3.3-1）计算：
从上述（2）.1)中可以看出，高低屋面处雪堆积高度为第⑥项，hd=0.83m。按屋面基本雪压S0确定的雪荷载高度hb=100S0/ρ=100x0.5/180=0.28（m），hr-hb=（15-10）-0.28=4.72（m）,hd<hr-hb,故最终取hd=0.83m。
②按式（4.3.3-2）计算：
从上述（2）.2)中可以看出，高低屋面处雪堆积高度为第⑮项，hd=0.47m。hr-hb=4.72（m）,hd<hr-hb,故最终取hd=0.47m。
③最终高低屋面处雪堆积高度hd取上述中①、 ②最大值0.83m。
2）计算山墙女儿墙积雪堆积长度wd：
由于hd<hr-hb,按式（4.3.3-3），wd=4hd=4x0.83=3.3（m）。
3）计算山墙女儿墙堆积雪荷载的最高点荷载值Smax：
按式（4.3.3-5），Smax=hdxρ=0.83x180=150kg/m2=1.50kN/m2。
4）计算堆积雪荷载的最高点最终荷载值Smax+S0:
Smax+S0=1.50+0.5=2.00kN/m2。（Smax+S0）/S0=2.0/0.5=4,堆积雪荷载的最高点最终荷载值是基本雪压S0的4倍，非常大！！！
例2：某工程长120m，宽60m，开间为6m，左边15个开间（90m）屋面标高15m，右边5个开间（30m）屋面标高10m，100年重现期的基本雪压S0=0.5KN/m2。求高低屋面处的hd、wd、Smax、Smax+S0。
1）计算高低屋面处雪堆积高度hd：
①按式（4.3.3-1）计算：
从上述（2）.1)中可以看出，高低屋面处雪堆积高度为第⑮项，hd=1.4m。按屋面基本雪压S0确定的雪荷载高度hb=100S0/ρ=100x0.5/180=0.28（m），hr-hb=（15-10）-0.28=4.72（m）,hd<hr-hb,故最终取hd=1.4m。
②按式（4.3.3-2）计算：
从上述（2）.2)中可以看出，高低屋面处雪堆积高度为第⑥项，hd=0.19m。hr-hb=4.72（m）,hd<hr-hb,故最终取hd=0.19m。
③最终高低屋面处雪堆积高度hd取上述中①、 ②最大值1.4m。
2）计算山墙女儿墙积雪堆积长度wd：
由于hd<hr-hb,按式（4.3.3-3），wd=4hd=4x1.4=5.6（m）。
3）计算山墙女儿墙堆积雪荷载的最高点荷载值Smax：
按式（4.3.3-5），Smax=hdxρ=1.4x180=252kg/m2=2.52kN/m2。
4）计算堆积雪荷载的最高点最终荷载值Smax+S0:
Smax+S0=2.52+0.5=3.02kN/m2。（Smax+S0）/S0=3.02/0.5=6.0,堆积雪荷载的最高点最终荷载值是基本雪压S0的6倍，非常大！！！
