杨京华，张明华 中国中元国际工程有限公司
0 引言
《混凝土结构设计规范[2015修订] GB 50010-2010》 7.2.1规定，钢筋混凝土受弯构件可按照结构力学方法计算，且不应超过 3.4.3 规定的挠度限值。

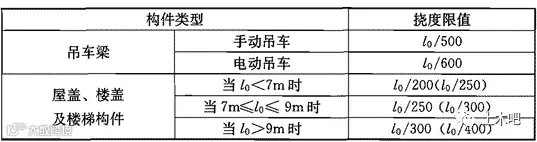

表3.4.3 受弯构件的扰度限值

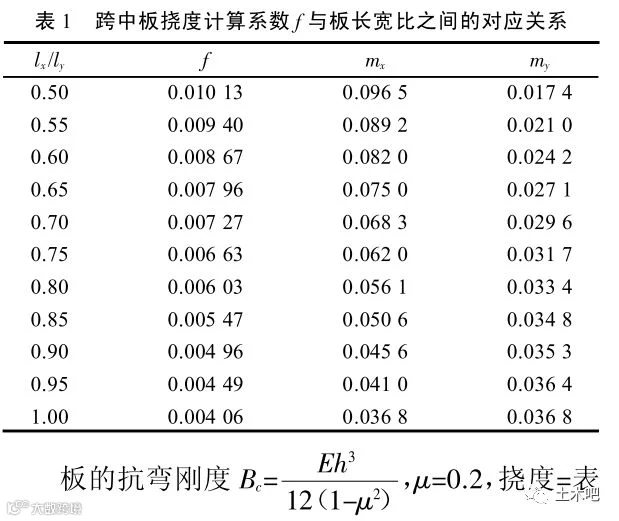

钢筋混凝土双向楼板内力和变形分析方法一般有两种：弹性板或塑性板理论。其中，双向板按弹性理论设计方法简单且偏于安全，故普遍被设计人员所采用[5]。对于单区格双向板，多采用弹性薄板理论的内力及变形计算结果编制的表格，进行板的内力和变形分析。以四边简支楼板为例，跨中板挠度计算系数f 与板长宽比之间的对应关系见表 1 。
结合表格内容，在长宽比边界（理正为 2:1 ，pkpm 和盈建科约为 1：2.5 ）左右，挠度计算结果明显不连续。另外，通过理论分析可知，长跨方向最大弯矩值并不发生在跨中截面[5]。在实际计算中，应对此予以注意。
以上仅对比三种软件采用静力计算手册方法所得结果，对此，笔者建议采用有限元方法进行补充计算。
以理正计算软件为例，仍取 3 mx6 m 板块为计算单元，其余条件同上，其计算步骤大体为：
a. 假定板为各项同性匀质弹性体；
b. 采用有限元方法计算弹性状态（未开裂）弹性位移；
c. 根据弹性位移 / 挠度 =B/EI 的相对关系，求出挠度。
结果显示，弹性位移 =2.041 ，短期刚度同上：
