结构师们注意了！在结构总说明中一定要注明“在图集构造详图有多种可选择的构造做法时，节点的选用一定要经设计师同意。”
如果没加这句说明，按图集要求，我们将自动授权施工人员任选一种构造做法进行施工，在要求“当天出图”的今天，我们的图纸不可能将所有做法都考虑周到并进行说明，自动授权施工单位任意选择，可能会将我们置于万劫不复的境地。
《16G101-1》第7页：5.当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。当未写明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工。
举例说明

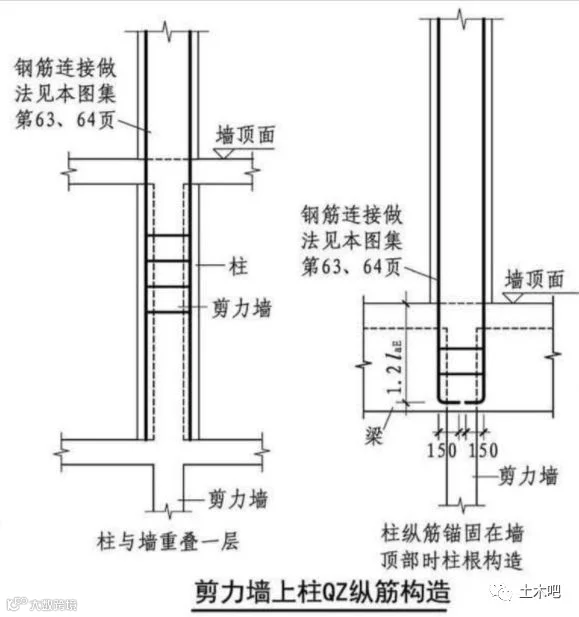

对于剪力墙上柱，图集提供了"柱纵筋锚固在墙顶部"、"柱与墙重叠一层"，两种做法：

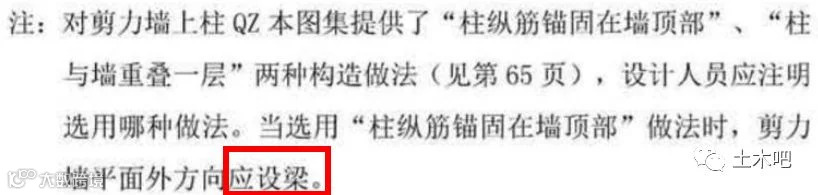

如果设计未指定，从节省成本、施工方便考虑，施工单位可能选择"柱纵筋锚固在墙顶部"的做法，但按构造要求，此节点在剪力墙平面外应设梁，当未设梁，而按此节点施工时，责任很难扯清楚。
