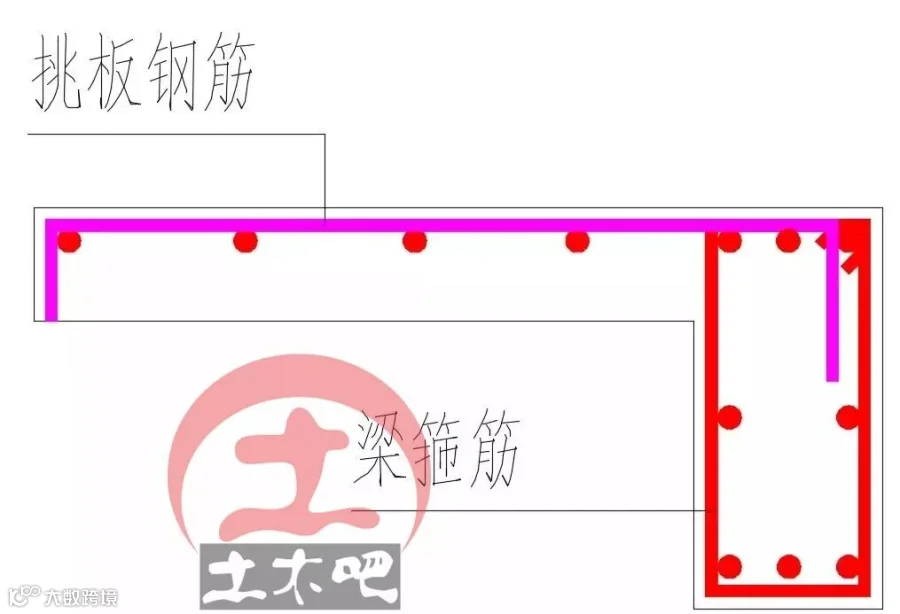

你的悬挑板受力筋是如何在梁里锚固的？是下图这样吗？
很多人都错了

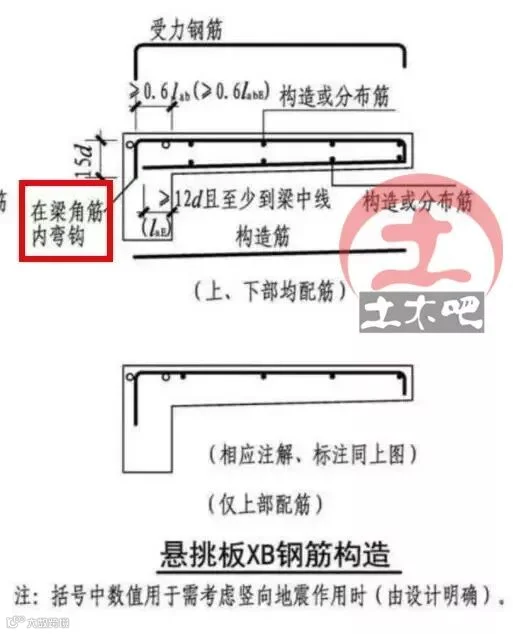

16G101-1有明确图示，悬挑板应在梁角筋内弯钩

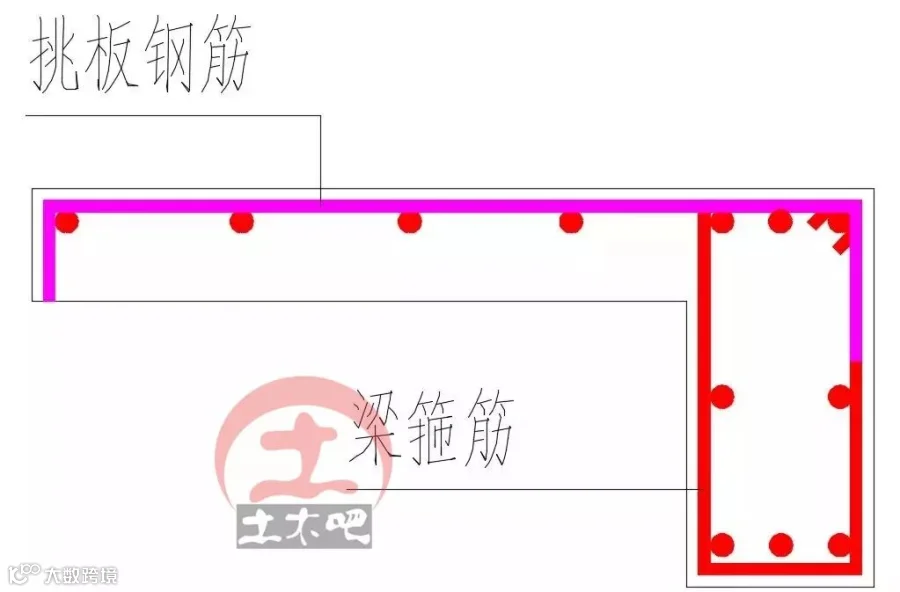

所以应该像下图这样构造

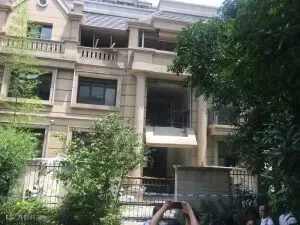

悬挑板冗余度低，受力钢筋锚固很重要，下图为坍塌案例
原理当然很清楚，保护层厚度小、混凝土未受约束，其对钢筋的握裹力小，锚固效果差，而悬挑板冗余度低，受力钢筋非常重要，当然要确保其锚固效果。
勘察设计大师、规范主编
权威解答您的疑惑
长按识别（或微信扫描）二维码立即进入
▼
往期导读
▼
土木吧丨错了！悬挑板受力筋不能这么锚固
土木吧2019-05-30
2
导读：悬挑板受力筋要在梁角筋内弯折
