土木吧丨随意加水！长沙砼质量问题元凶找到

  事件回顾

湖南长沙市发生一起严重的建筑工程质量事故，新城国际花都主体结构已建至27层，经检测，砼强度设计C35，实际只达到C15，经多次鉴定已无法做结构加固，现需将12层以上全部拆除！而造成的此次质量事故的原因是该项目采购了湖南拓宇搅拌站商品混凝土，因众多项目采购了此搅拌站的混凝土，此事引起了当地市民强烈恐慌，造成了十分恶劣的社会影响。 而造成的此次质量事故的原因是该项目采购了湖南拓宇搅拌站商品混凝土，此事引起了当地市民强烈恐慌，造成了十分恶劣的社会影响！

 认识混凝土拌合水

混凝土在搅拌过程中加入的水量称为拌和水，是按照砼配合比中的水灰比（指混凝土中水与水泥用量的重量比）计算得出的。混凝土拌和水包括两部分，一部分为化合水，另一部分为自由水。化合水是水泥进行水化作用时所必须的水，要有足够的化合水才能保证水泥颗粒的充分水解和水化，生成结晶和凝结，但这部分用水量是较少的，一般仅占拌和水的四分之一。其余的水称为自由水，自由水完全是为了满足操作要求，即为保证混凝土的和易性、 落度等而多加入的水分。

 随意加水的危害

化合水与水泥矿物质颗粒形成晶体和凝胶，将永存于混凝土内。而自由水却随着混凝土的养护和硬化过程逐渐蒸发，在混凝土内形成空隙，从而降低了混凝土的密实度和强度。混凝土中的自由水越多，砼密实度越差强度也就越低。

（1）加水改变混凝土原有配合比：商品混凝土配合比都是经过试配确定好的，已经考虑施工现场影响因素，现场加水后改变原来的配合比，导致水灰比变大，混凝土强度降低。

（2）加水后造成混凝土形成薄弱点/面：商品混凝土现场加水后搅拌不均匀，产生浮浆，导致混凝土形成薄弱层，强度不均匀，最终影响混凝土的整体强度。

（3）加水后导致混凝土密实度降低，造成混凝土自防水能力下降，尤其是混凝土浇筑后初凝前加水的情况。

为何要随意加水?

在混凝土施工实践中，现场加水现象十分常见而且屡禁不止。一方面是由于施工人员质量意识淡薄，为方便施工随意加水，另一方，混凝土工作性缺失难以满足施工要求，尤其是现今混凝土结构复杂，钢筋密集。

现今混凝土浇筑大多采用外包的方式，施工人员流动性大，很多操作人员不了解混凝土的特点，施工过程中，一味节省劳动力，追求混凝土浇筑速度。现在很多建筑结构梁、柱、梁柱接头、墙柱连接等位置设计的钢筋间距非常小，工作性正常的混凝土拌合物很难被顺利的浇注。同时，钢筋间距过小也会导致振动棒插入振捣困难。面对以上情况，现场施工人员会让搅拌站无限放大混凝土坍落度或通过加水来降低混凝土粘度以满足施工要求。

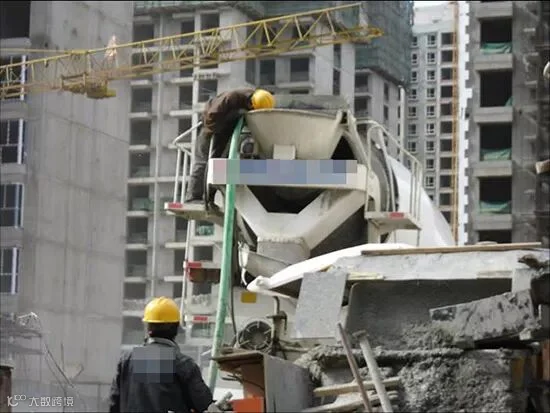

综合以上原因，现在建筑施现场普遍养成了一种坏习惯，施工班组为了节约时间成本好干活，不管混凝土和易性好坏，一根管子直接伸进泵车，一边浇一边放水，殊不知这样对混凝土强度损失有多大！

 混凝土和易性差影响泵送的处理办法

商品混凝土如果因为温度过高，或者运输距离较长以，这时候混凝土水化会导致大量水分流失，此时确实需要加水调整配合比。但是这个时候也不能私自加水，要按一下要求进行：

（1）将混凝土退回搅拌站，由搅拌站试验室按照配合比要求进行加水处理，搅拌站设备比较专业，可以将加入的水分搅拌均匀。

（2）现场加水，从现在施工实际出发，退回搅拌站毕竟是下策，实际上大多时候都是现场处理。尤其是夏天水分流失较大，本身是可以加水的，但是施工现场管理人员及工人无法掌握这个分寸，所以严禁现场私自加水搅拌。

（3）还有一种方法是要求搅拌站随车带外加剂，通过与搅拌站试验室沟通，添加减水剂或者泵送剂方法来保证混凝土的和易性。

所以，配合比的水灰比，应在保证必要工作度（用混凝土的坍落度进行控制）的条件下，达到最小的用水量。若为操作省力，在已拌制好的混凝土内再加水，势必增加混凝土内在空隙率，影响强度。在此情况下，只有加大水泥用量，才能确保达到规定的水灰比，但这就造成水泥的浪费。所以，在混凝土规范里，根据混凝土所处的环境条件，规定了最大水灰比和最小水泥用量。为减少混凝土的用水量又能满足坍落要求，可在混凝土内掺加减水剂，如上所述水泥水化作用的水仅占拌合水用量的四分之一，用量很少，减水剂主要是弥补自由水减少的部分，所以掺用减水剂是在保证水化作用的前提下，满足混凝土工作度的要求，而不降低混凝土的强度等级。
