关于剪力墙边缘构件的问题向您请教一下：高规表7.2.16和抗规表6.4.5-2中对剪力墙构造边缘构件的要求中，竖向钢筋最小量如何取？比如三级抗震为0.005Ac，4d12，当竖向构件200x400时，设6跟竖向钢筋，面积满足要求时可否取4d12+2d10？还是要求最小直径12必须取6d12（d代表钢筋符号)。
剪力墙结构的边缘构件配筋应满足规范的构造要求，包括钢筋根据受力计算面积、最少钢筋根数、最小钢筋直径等等，一般来说，当满足上述规范要求后，其余钢筋根数和直径可不作要求，如题所述，三级抗震可采用4d12+2d10。
如总工讲堂成员董工所述问题，部分边缘构件的纵筋采用d10，是很多“专家”为降低含钢量、节约结构成本而对设计师提出的要求，但这种做法是否一定会节省成本呢？

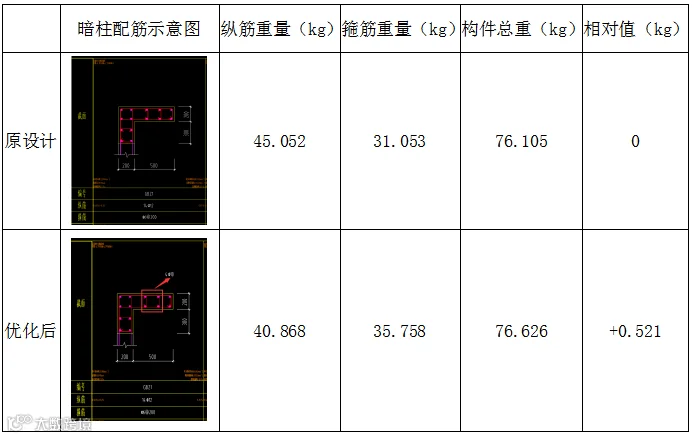

博牛优化在其公众号里公布了某项目暗柱的优化前后对比：
图示中的4d12改为4d10
▼
纵筋重量减少，但箍筋重量增加了，总用钢量增加
▼
为何会出现上述情况呢？我们看下规范规定：
《混凝土结构设计规范[2015修订] GB 50010-2010》11.1.8 箍筋宜采用焊接封闭箍筋、连续螺旋箍筋或连续复合螺旋箍筋。当采用非焊接封闭箍筋时，其末端应做成135°弯钩，弯钩端头平直段长度不应小于箍筋直径的10倍；在纵向钢筋搭接长度范围内的箍筋间距不应大于搭接钢筋较小直径的5倍，且不宜大于100mm。

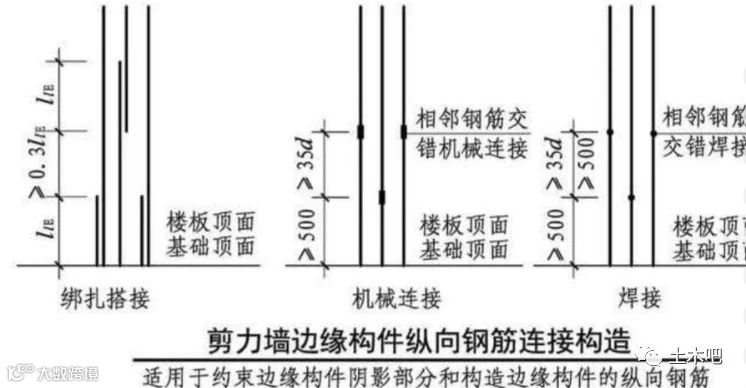

在《16G101-1图集第59页也有类似规定：2.搭接区内箍筋直径不小于d/4 (d为搭接钢筋最大直径),间距不应大于100及5d (d为搭接钢筋最小直径)。
上述案例中，因为将部分d12钢筋，改为d10的钢筋，按规范要求，搭接长度范围内的箍筋间距由5*12=60mm变为5*10=50mm，暗柱尺寸越大，箍筋越长，造成箍筋用钢量增加越多。
在边缘构件中采用d10的纵筋，还有哪些优劣？欢迎大家留言讨论。
