土木吧丨叠合板可以不出筋？《钢筋桁架叠合楼板应用技术规程》来了

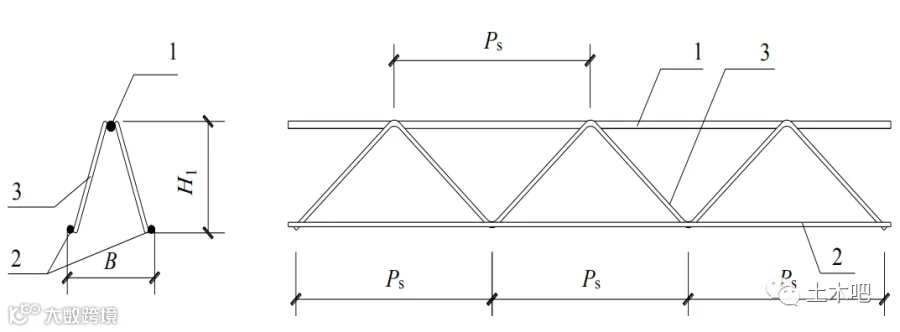

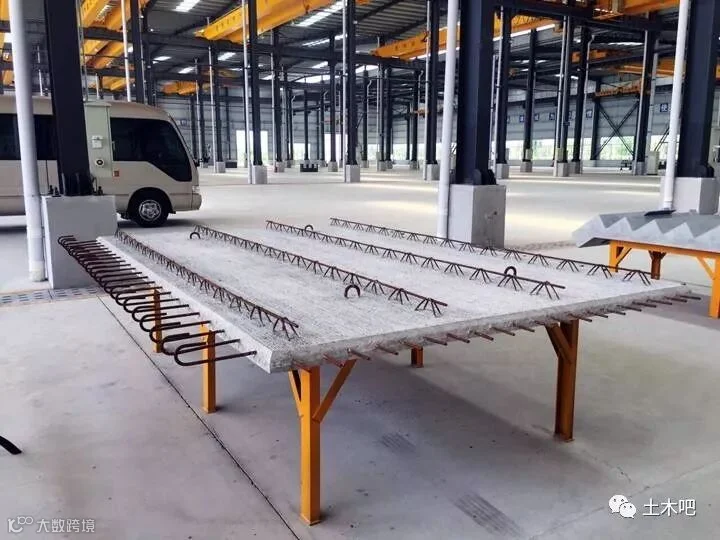

 钢筋桁架的尺寸要求

 1 钢筋桁架的设计高度H1不宜小于70mm，不宜大于400mm，且宜以10mm为模数；

    2 钢筋桁架设计宽度B不宜小于60mm，不宜大于110mm，且宜以10mm为模数；

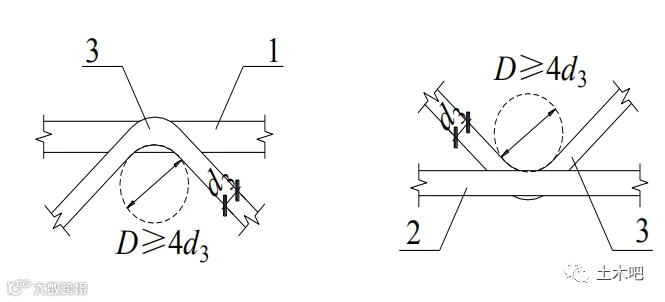

    3 腹杆钢筋和上、下弦钢筋的焊点中心间距Ps宜取200mm，且不宜大于200mm。

  计算模式

采用本规程的设计方法与构造措施时，结构整体分析中桁架叠合板可采用与现浇板相同的方法进行模拟。

区格长宽比小于1:2，推荐整体式拼缝按双向板设计：

    区格长宽比大于1:2，推荐分离式拼缝按单向板设计

  构件设计

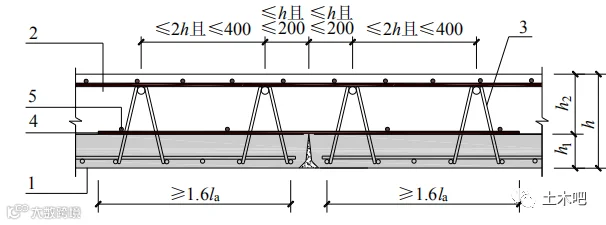

1、板厚：桁架预制板的厚度不宜小于60mm，且不应小于50mm；后浇混凝土叠合层厚度不应小于60mm。

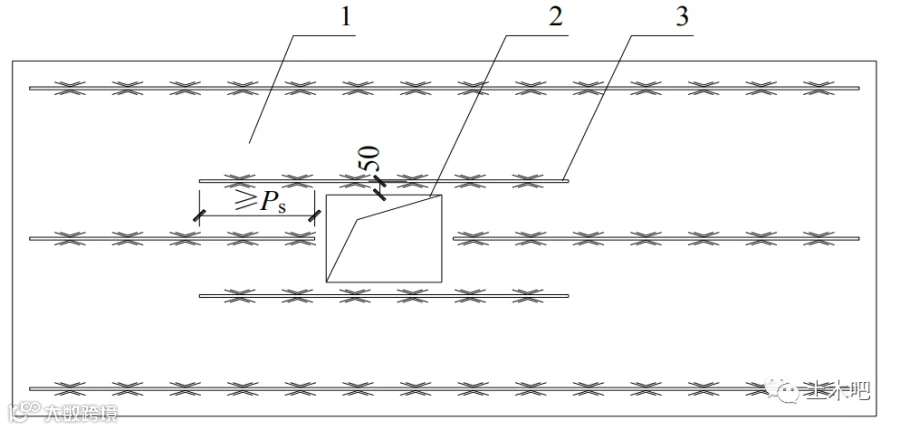

2、桁架筋布置要求：间距不宜大于600mm，不应大于750mm。

3、桁架下弦杆埋深30mm，上弦杆露出高度35mm。

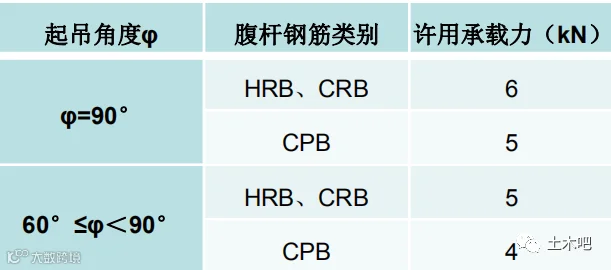

4、粗糙面要求：顶面，侧面 5、桁架筋做吊点的构造及许用承载力。

 板缝节点

整体式节点：

密拼

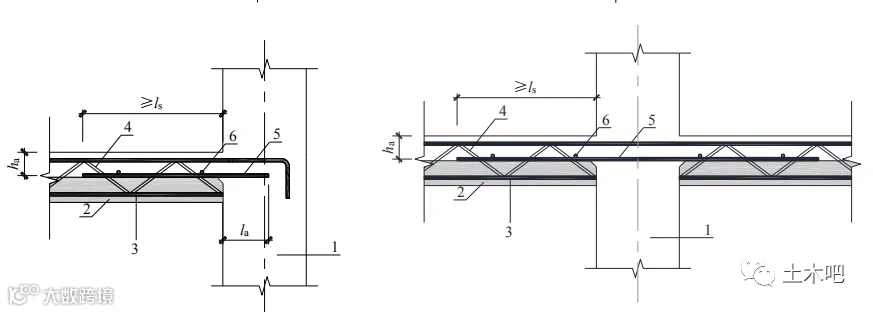

支座节点

出筋

不出筋
