此问题可参考《17G101-11：G101系列图集常见问题答疑图解》

6.10筏形基础平板什么部位需要封边?有何构造要求?

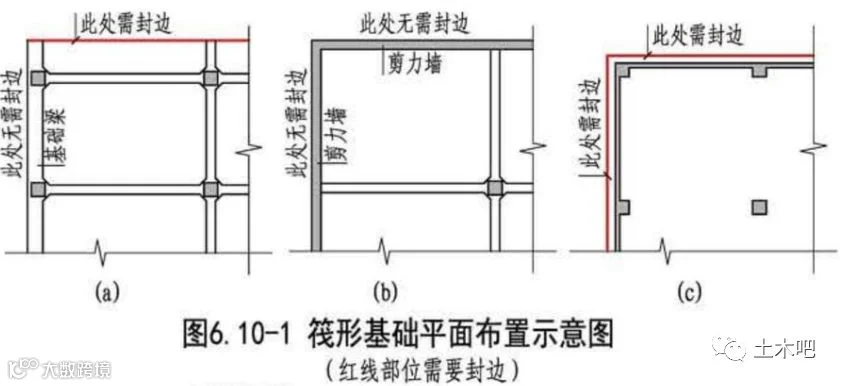

    当筏形基础平板端部无支承时，应对自由边进行封边处理。根据现行的国家标准，这种处理方式有两种，并在封边处设置纵向构造钢筋。需要封边的筏形基础平面布置示意见图6.10-1。

    当筏板的厚度较小时，可采用板的上层纵向钢筋与板下层纵向钢筋90°

弯折搭接，并在搭接范围内至少布置一道纵向钢筋。当筏板厚度较厚时，可在端面设置附加U形构造钢筋与板上、下层弯折钢筋搭接，并配置端面的纵向构造钢筋。

    施工图设计文件中应根据16G101-3图集中的两种做法指定一种对封边的处理方式。

基础平板(不包括基础梁宽范围)的封边构造做法如下:

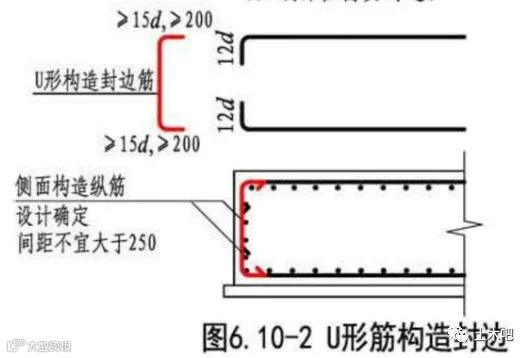

1、封边钢筋可采用U形钢筋，见图6.10-2; 间距宜与板上、下层纵向钢

筋一致。

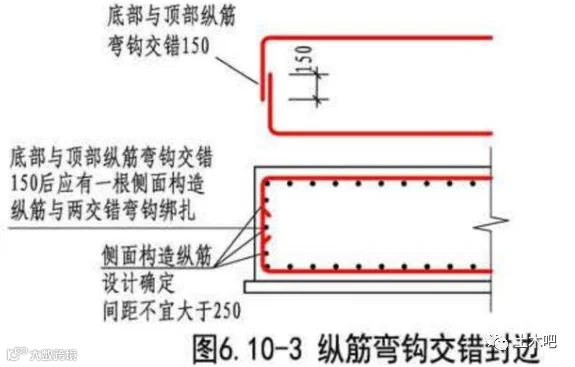

2、可将板上、下纵向钢筋弯折搭接150mm作为封边钢筋，见图6.10-3.

3 、U形封边钢筋直径，当施工图设计文件中未注明时，可参考以下要求

处理，但需设计方确认:

板厚hs≤500mm时，可取d=12mm;

板厚500mm <hs < 1000mm时，可取d=14mm;

板厚1000mm <hs<1500mm时，可取d=16mm;

板厚1500mm <hs < 2000mm时，可取d=18mm;

板厚的> 2000mm时，可取d=20mm,

4、施工图设计文件应注明封边处纵向钢筋的设置要求。
