来源：制冷百家

我们先来看下一些

奇葩

反人类

变态

脑残人士

设计出来的空调外机机位

等等；

我确定不是走错片场了？

这是在录制《极限挑战》吧？

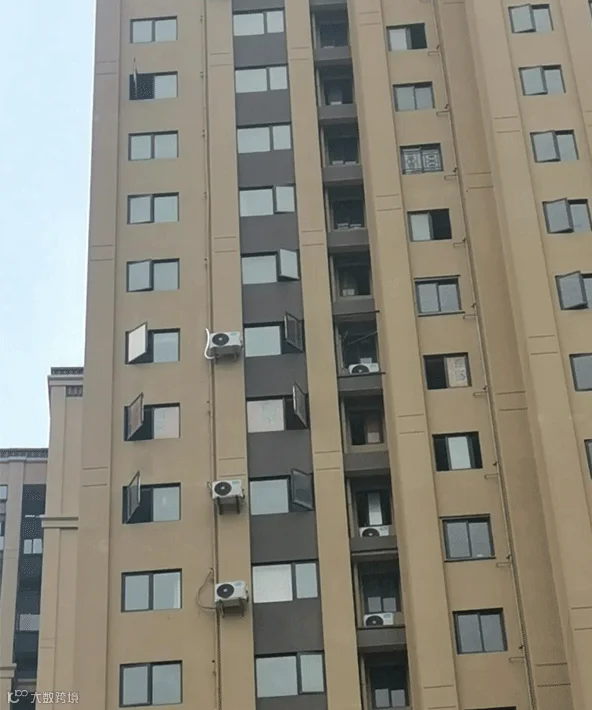

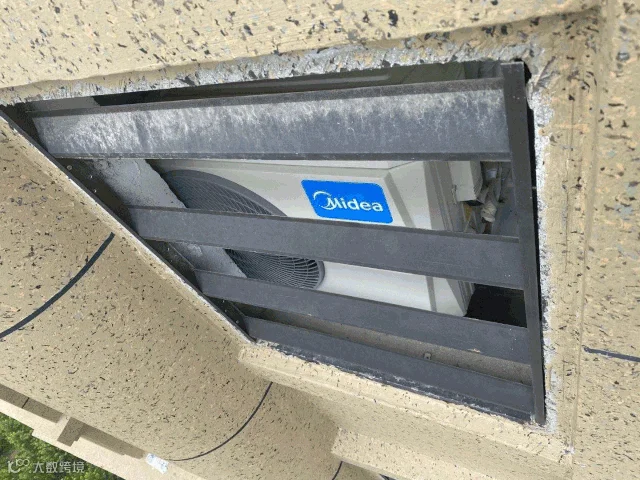

如果你仔细看下一些大楼的空调机位

真的触目惊心

空调预留位难以触及、空间狭小

位置散热不良，没有排水

多台机挤在一起.....

每一个设计不合理的安装位

都是极大的安全隐患

小则伤筋动骨，大则威胁生命安全

▼

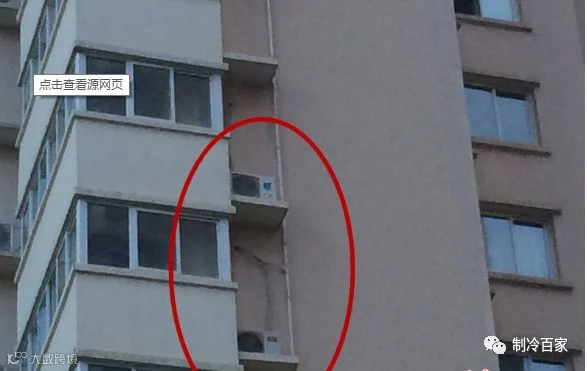

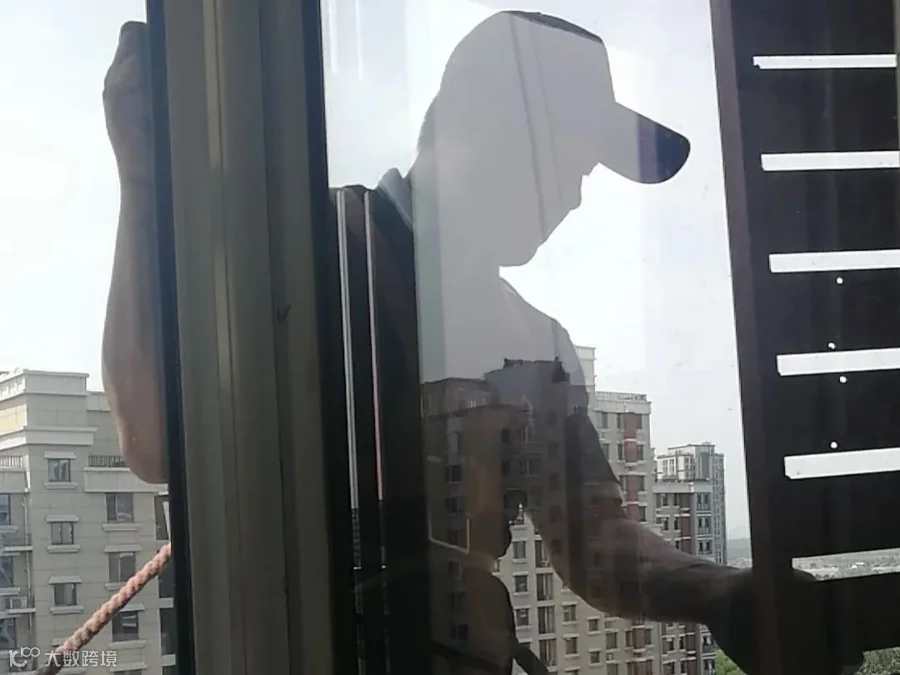

绕过玻璃窗，才是空调台

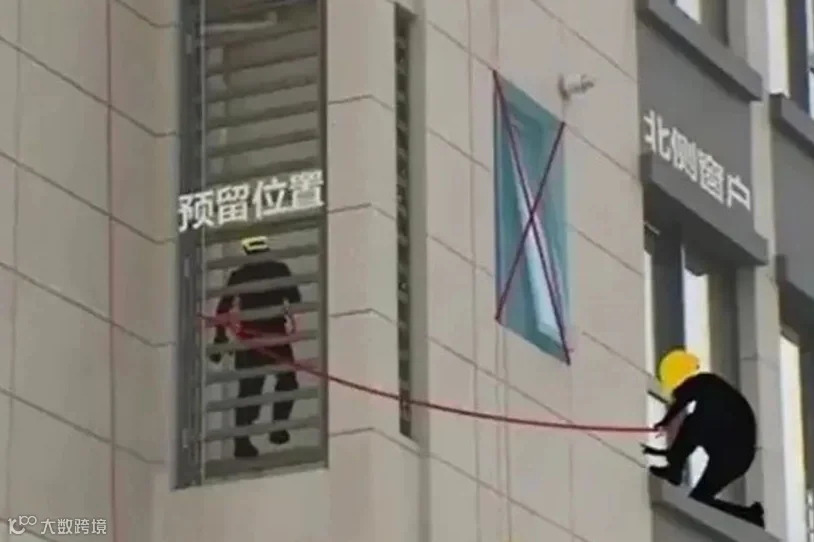

工程师日常上演高空版“旋转、跳跃......”

▼

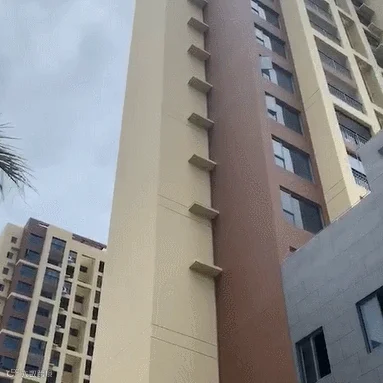

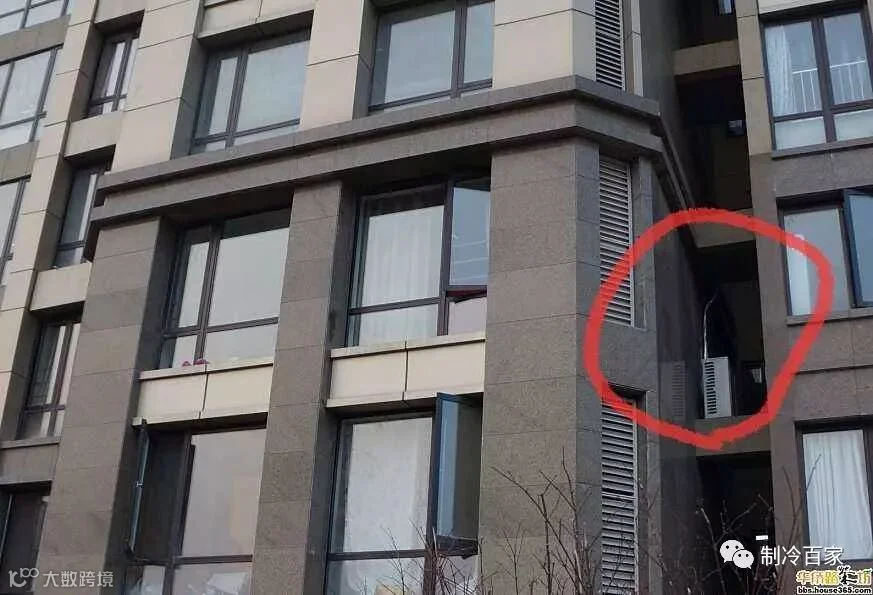

外机板放置在转角处，空调位排得是蛮整齐

但是你让工程师怎么安装和维修？

▼

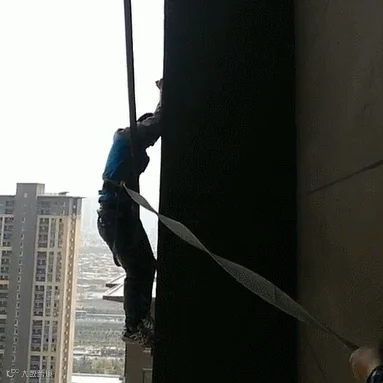

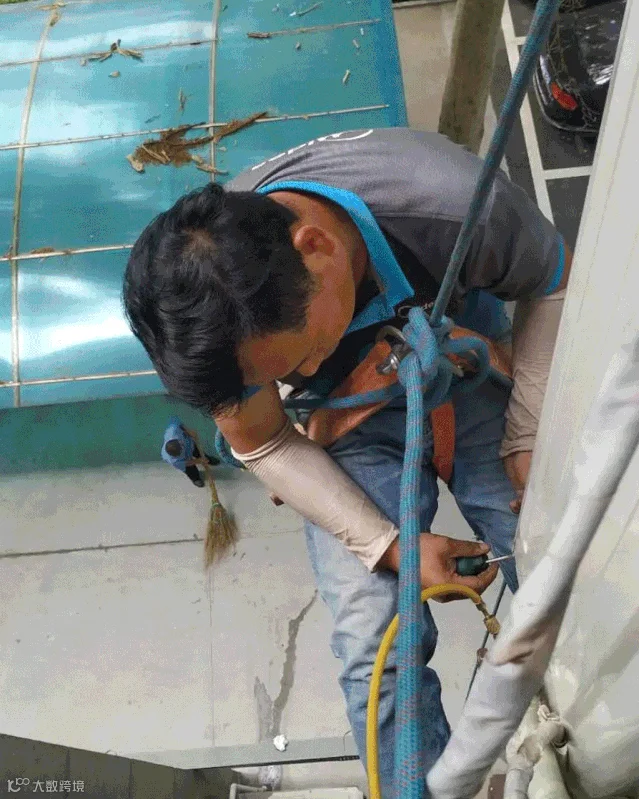

没有落脚点的时候

只能抱着外机当“空中飞人”

多少人站上去都害怕

更何况还要提着几十公斤的机器！

▼

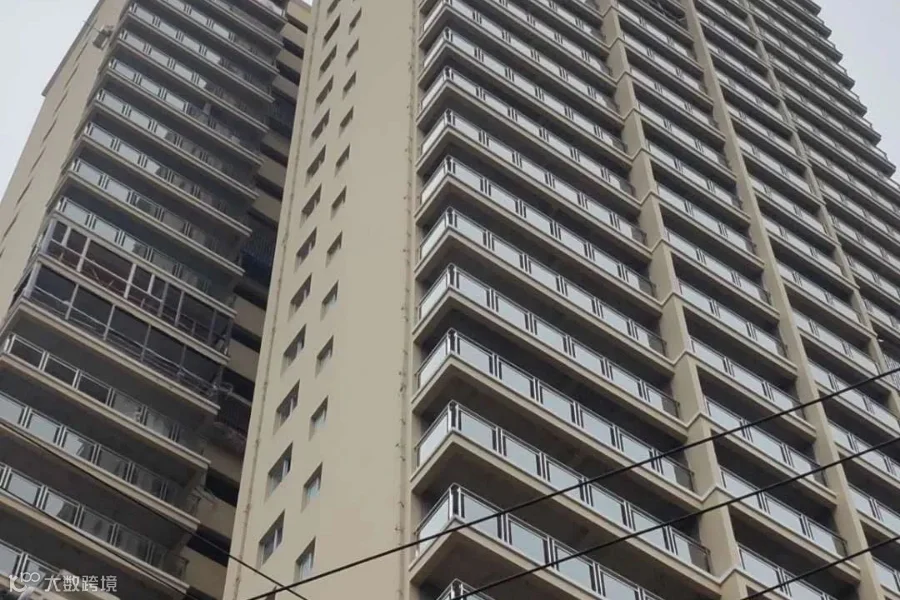

没有任何空调安装位的楼盘

又该如何是好

▼

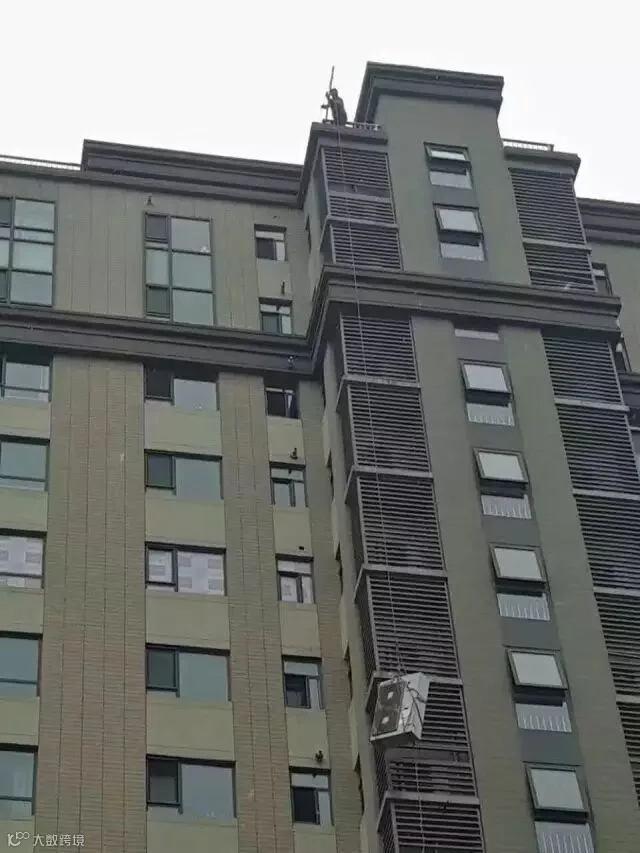

这一排的空调能装下来

真的是佩服工程师

▼

关于空调外机机位设计不合理的问题，很多制冷空调组织、家电维修组织等，多次呼吁国家立法，以保障空调维修师傅的人生安全，现在好消息终于来了！！

T/CCES 10-2020《建筑外墙空调器室外机平台技术规程》正式发布！

我们看下以下的几个重点：

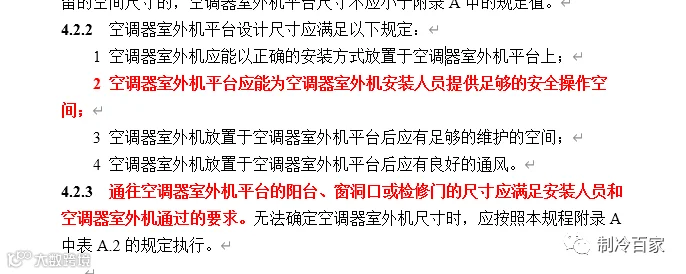

标准已经明确提出了：

01、空调器室外机平台应能为空调器室外机安装人员提供足够的安全操作空间；

02、通往空调器室外机平台的阳台、窗洞口或检修门的尺寸应满足安装人员和空调器室外机通过的要求。

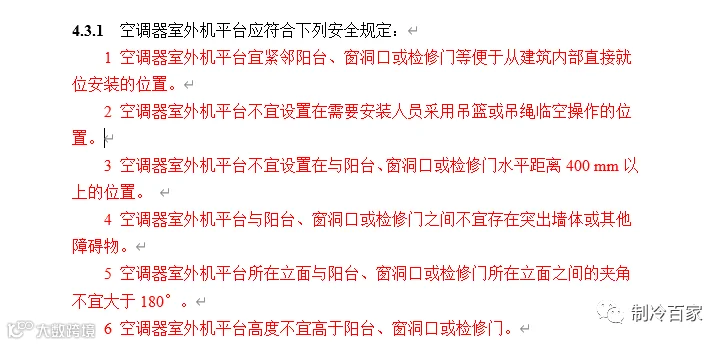

再来看看下面关于外机平台的安全规定；简直是写到了空调师傅的心坎里面了。

1、 空调器室外机平台宜紧邻阳台、窗洞口或检修门等便于从建筑内部直接就位安装的位置。

2 、空调器室外机平台不宜设置在需要安装人员采用吊篮或吊绳临空操作的位置。

3 、空调器室外机平台不宜设置在与阳台、窗洞口或检修门水平距离400 mm以上的位置。

4 、空调器室外机平台与阳台、窗洞口或检修门之间不宜存在突出墙体或其他障碍物。

5、 空调器室外机平台所在立面与阳台、窗洞口或检修门所在立面之间的夹角不宜大于180°。

6 、空调器室外机平台高度不宜高于阳台、窗洞口或检修门。

所以，对于下面这种空调机位的，直接拒绝安装！

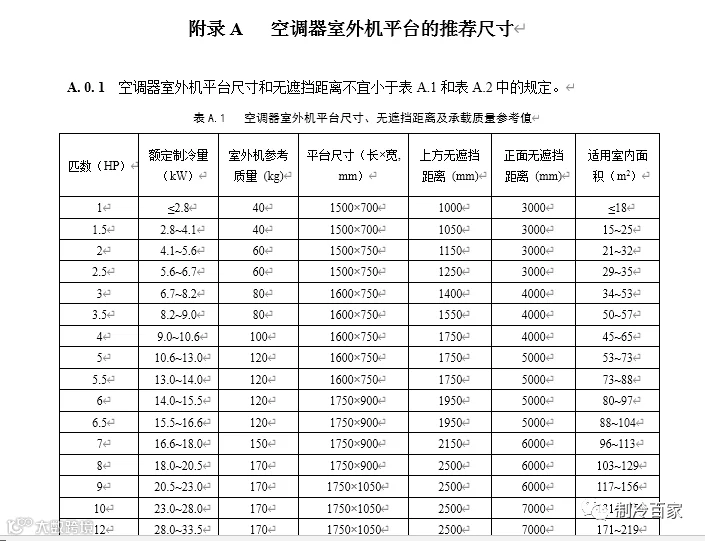

下表严格规定的不同匹数的空调外机，详细的外机平台尺寸：

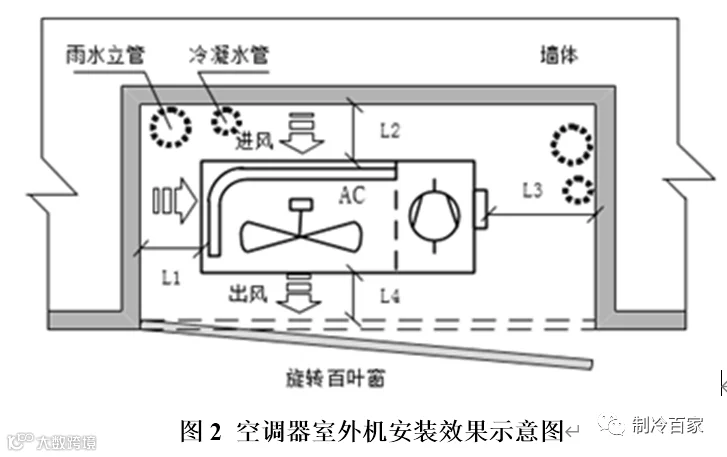

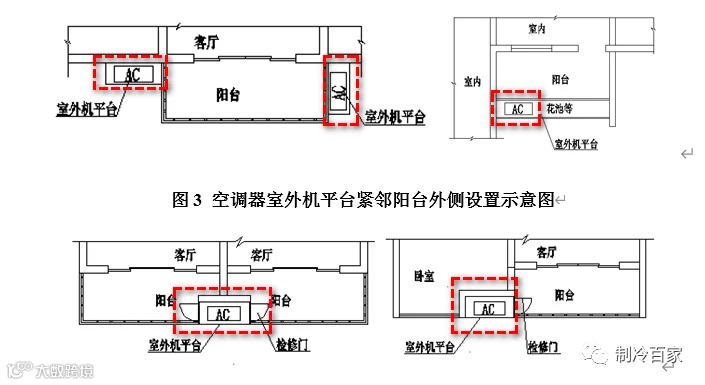

看下标准里面推荐的一些空调机位的设计案例：

好了，关于国标的介绍到这里啦；

这个对于空调师傅来说无疑是一个好消息，但是标准是有就看怎么去实施了；我们都不希望用血的教训来推动标准的实施！
