视频讲座|一流大院板配筋施工图绘制的要求

对于施工图的绘制，大院一般有自己系统的要求，包括图层管理和打印样式等等。本文结合视频讲座讲解一线大院板配筋施工图绘制的要求。

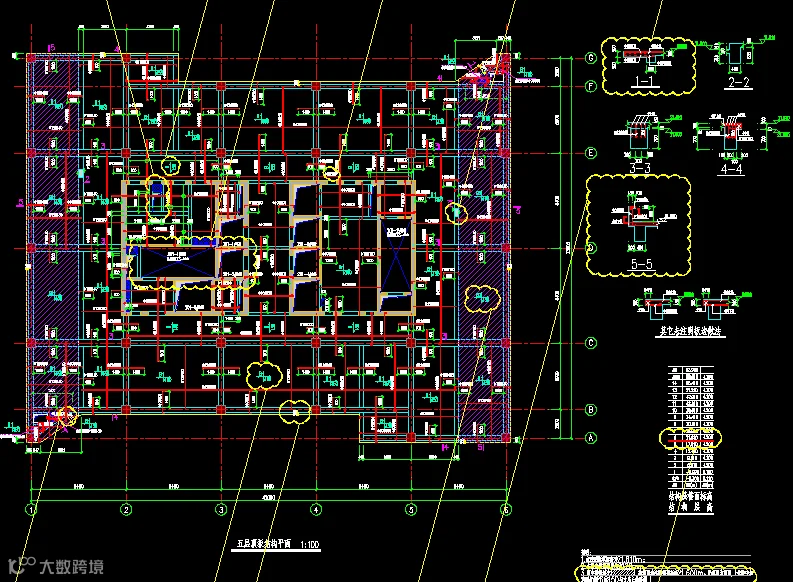

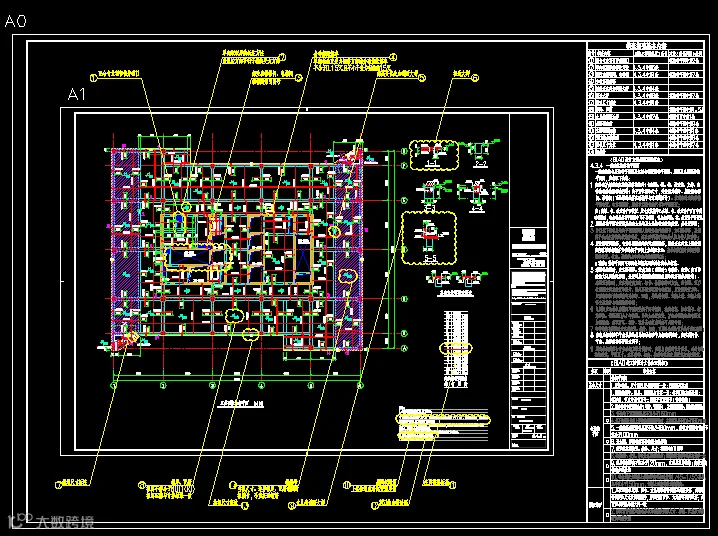

4.3.4  一般建筑的结构平面图

一般建筑的各层结构平面图应包括各楼层结构平面图、屋面及出屋面结构平面图，应有以下内容：

1 应绘出并标明定位轴线及结构构件（包括梁、板、柱、承重墙、支撑、砌体结构的抗震构造柱等）的平面位置和尺寸，并注明其编号。应绘出电梯。

注：当梁、柱、承重墙平面位置、尺寸及其编号已在梁、柱、承重墙平面图中明确标明时，在各楼层结构平面图中可不再标明，但应表示梁、柱、承重墙平面位置。

2 屋面结构平面布置图应绘出女儿墙及女儿墙构造柱的位置、编号及详图；

3 防空地下室各层结构平面应标明人防特殊构件的编号，如门框墙等，应说明平战功能转换的措施和要求，并采用不同图例区分人防与非人防墙体；

4 应注明楼层标高，包括各部位的结构完成面标高，标高变化处或上翻的梁板的坡度、坡向、坡的起点和终点处的板面标高；

【说明】结构平面图可采用各层标高列表并标明本层标高。

5 采用现浇板时，应注明板厚、受力方向（必要时）和编号、配筋（亦可另绘放大比例的配筋图，必要时应将现浇楼板模板图和配筋图分别绘制）。

采用预制板时，应注明跨度方向、板号、数量和排列方法，预制梁、洞口过梁应注明其位置和型号。采用压型钢板组合楼板时，应注明跨度方向、压型钢板板号和现浇部分板厚、配筋，并绘制钢梁、混凝土墙、混凝土梁等支承构件与楼板连接详图；

6 电梯间应绘制机房楼面与顶面结构平面布置图，注明标高、梁板编号、板的厚度、预留洞口大小与位置、吊钩大小及位置，并表示板的配筋和洞边加强措施。当预留孔、埋件、设备基础复杂时亦可另绘详图；

7 砌体结构有圈梁时应注明位置、编号、标高，可用小比例绘制单线平面示意图；

8 当选用标准图中节点或另绘制局部结构和节点构造详图时，应注明构件、节点、局部结构等详图索引号；

9 局部结构需要由专业承包方设计制作时，应提出完整的设计要求，对局部结构的形式、平面尺寸、边界条件、标高、荷载和其他使用要求应进行规定。
