SATWE计算中剪力墙边缘构件配筋范围
与《抗规》的差别
张利军

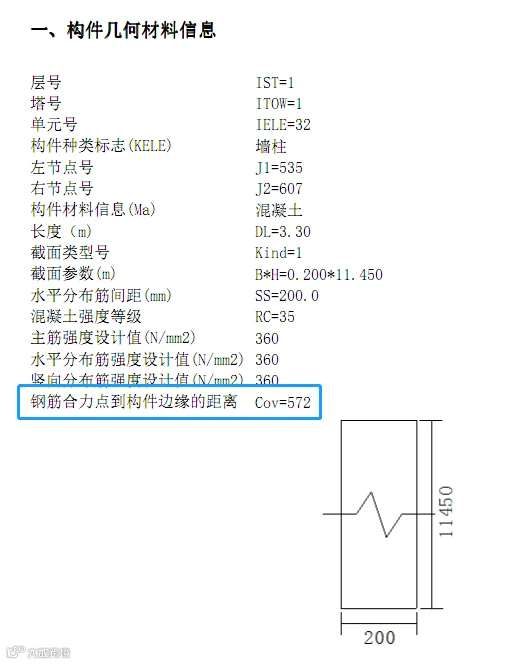

在SATWE的剪力墙计算结果输出中，有一个几何信息，叫做“钢筋合力点到构件边缘的距离
”，如下截图：
可见，
就是计算时设定的边缘构件纵筋的配筋范围，也就是边缘构件阴影区的长度。
经试算可见，
是按如下规则取值的：
无论组合墙截面是L形、T形或一字型，各墙肢边缘构件纵筋的配筋范围（相当于约束构件阴影区）均是按各个墙肢长度
计算的。
该式中，
相当于约束边缘构件的长度

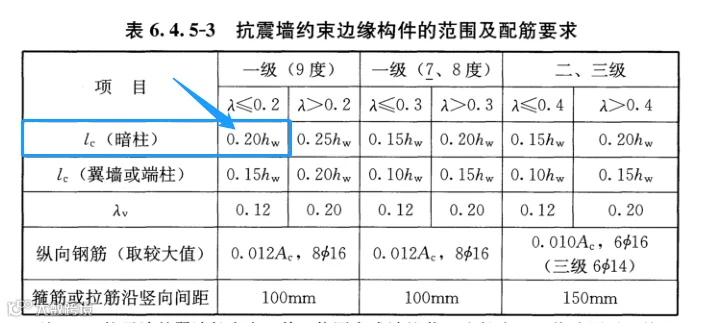

（见下表）。式中第一个
求出了一字墙约束边缘构件阴影区的长度，第二个
求出阴影区中心到构件边缘的距离，也就是
。

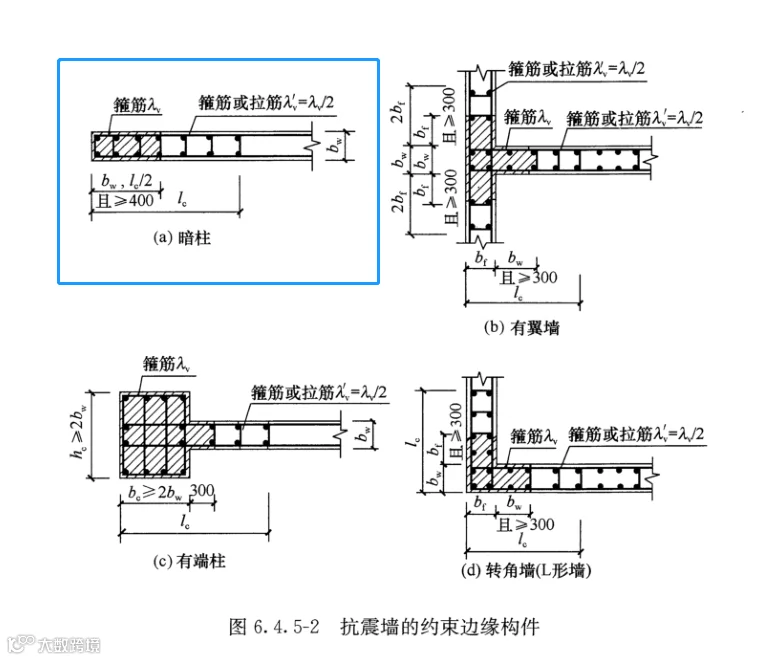

对于一字墙（下图“暗柱”）来说，SATWE计算设定的纵筋配筋范围与《抗规》阴影区是一致的。
对于L形、T形墙，二者是不一致的。《抗规》中对腹板墙和翼缘墙均取的是固定值，与墙肢长度无关（下图“有翼墙”、“转角墙”）。而SATWE是按墙肢长度计算的。
以剪力墙厚度
为例，L形墙和T形墙的腹板墙边缘构件纵筋配筋范围对比如下：
只有墙长为5米时，二者是一样的。墙长8米时，二者相差
。
在SATWE施工图中，是按《抗规》中的阴影区范围配筋的，与计算中的设定有差别；边缘构件纵筋配筋率也是按《抗规》中的阴影区面积计算的。所以建议：如果纵筋配筋率超限，可以按
的配筋并核算配筋率。
