柱下独立基础和桩基独立承台
的传统配筋方式的BUG
作者：张利军
下图是摘自标准图集G101-3的两个图片：
第一张是柱下独立基础，第二张是桩基独立承台；二者配筋方式的共同点是：只有下筋，没有上筋，即基础上表面不配筋。而且，在几乎所有的专业书籍、图集和设计手册中，均不见关于独立基础和独立承台的上表面配筋的有关要求。但是，在某些情况下，上表面不配筋是不安全的。
比如，对于基本风压较大的高耸结构、轻质结构，或者柱底剪力较大的结构，其柱底轴力较小、但柱底弯矩却很大；

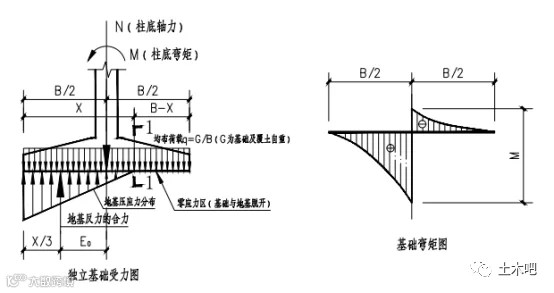

下图左侧为独立基础受力分析图，右侧为基础弯矩图：
因此其上表面必然产生负弯矩，如上图右侧“基础弯矩图”所示。在此情况下，应按下图示意配上层受力筋（负筋）：
如果不配上层受力筋，则基础相当于素混凝土受弯构件，必然存在安全隐患。尤其对于大型广告牌、轻质高大围墙的立柱基础等，更应注意。
独立桩基承台与柱下独立基础同理，在此不再赘述。
