【问题说明】

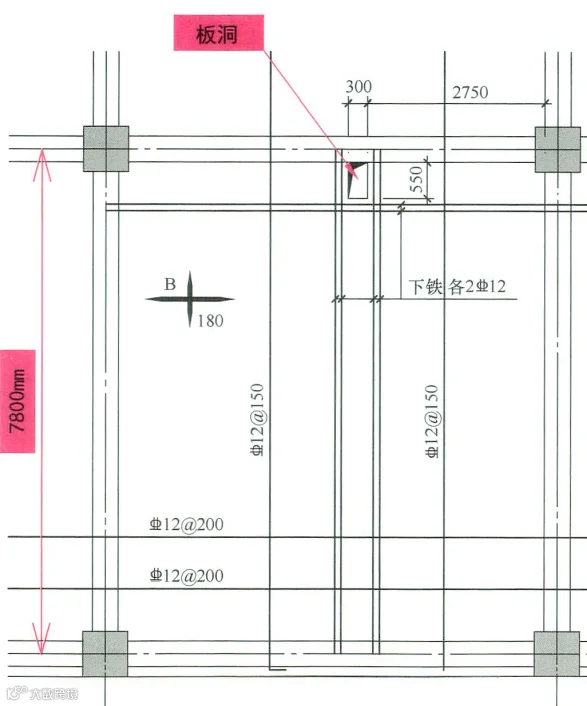

7000mmX 7800mm双向板在连续支座侧预留300mmX550mm板洞，原设计洞边双方补强通长下铁不够合理，洞边Y向应补强上铁。
【问题说明】
1.补强布筋方式应根据洞口大小及所在位置决定。图示洞口位于板连续支座侧中部，此位置板下部受压，垂直支座方向(Y向)板.上部受拉，洞口切断受拉上筋应予补强。
2.原设计此层楼板双向双面配筋，可于洞口每侧按各自方向洞口切断钢筋的1/2面积进行补强，但补强钢筋长度不需通长，自洞边延伸La即可。
3.当洞口尺寸不大于300mm时，可通过钢筋绕行，不另行加筋。
以上内容来自《结构施工图常见问题图示解析-混凝土结构》
