小桥已断为何不会垮？
--高中生的困惑
[情况]

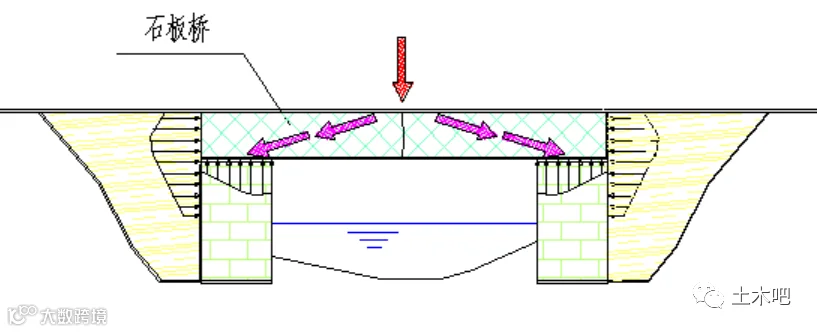

1958年,高中生参加修建某处铁路路基施工,一处田间道路的小石桥,净跨约1.5m,桥面为石灰岩平板厚约250mm,路过时突然发现石板跨中有明显裂缝使石板完全折断并略有挠度(似乎断裂已久),参见下图。为避免突然垮塌伤人不如将它彻底破坏! 于是找来一个大铁锤使劲砸了几下,但石板却纹丝不动,只好作罢,但为何不垮却是不解！后来情况如何就不知道了。
[原因分析]
1.若这个桥是梁或板(受弯构件),底部无钢筋，跨中已经开裂，那么只要受一点荷载，甚至无荷载，仅仅在自重作用下就会立即垮塌！
2.根据记忆,石板两端是坚硬黄土(也许是三合土),与石板几乎连成一体,石板厚度不小,在两端无变形的情况下,形成一个无形的“拱",在不太大的荷载作用下完全可以保证使用安全！
[推论及联想]

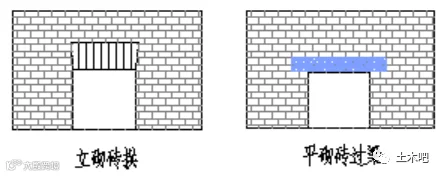

1)早先的砌体结构小跨度门窗过梁可做成”平拱”甚至”平砌”,也就是利用大片墙体的“起拱"作用,将竖向荷载沿斜向直接传到支座上；
2)在原有墙上打洞而墙不垮,在好土中挖窰洞可作为住宅；
|
[万全之策]
1)毕竟存在风险:关键是支座!
a.必须确保支座构件有足夠的承载力及刚度;
b.支座长度足夠可以提供所需的水平反力;
c.耐久性问题:避免各种不利因素发展(例如长期泡水使支座土体软化失去水平约束等)导致破坏;
2)完全免除风险,消除隐患,例如：
a.拆除断桥重建；
b.取消平拱及平砌过梁(现行砌体规范已取消);
c.装修时严禁在墙上开大洞;拆除墙体禁止野蛮施工。
