原作者：周博设计团队，授权转载
自建房
土木吧
周博设计团队在三亚发现一现钢结构自建危房，让我们一起看看周博所拍的现场照片。
框架节点铰接
土木吧

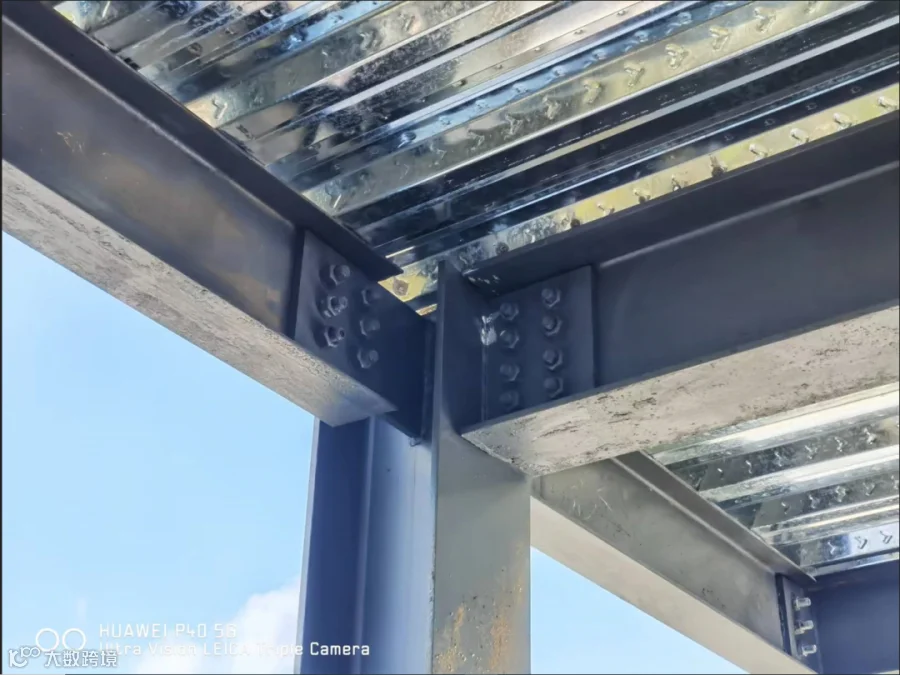

这是个钢框架结构，但梁柱却做成了铰接节点。梁上下翼缘板未与柱焊接，高强螺栓变成了普通镀锌螺栓。
梁柱节点
土木吧
节点板悬挑太长，螺栓太密，严重超规范。
梁柱节点
土木吧

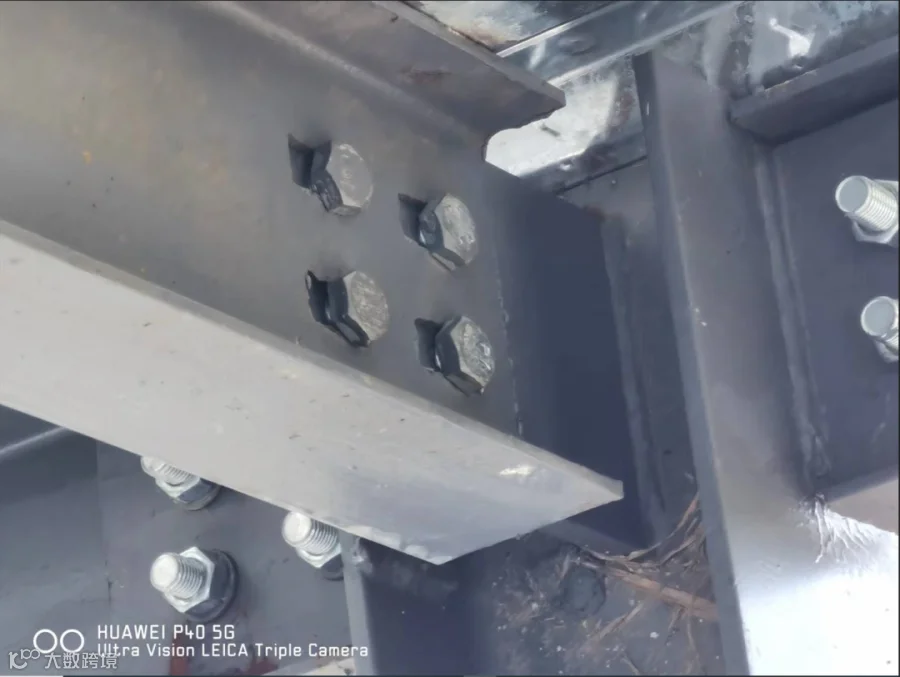

梁柱节点翼缘板未焊接，节点板螺栓孔严重错位，气割打孔，普通镀锌螺栓代替高强度螺栓。
梁柱节点
土木吧

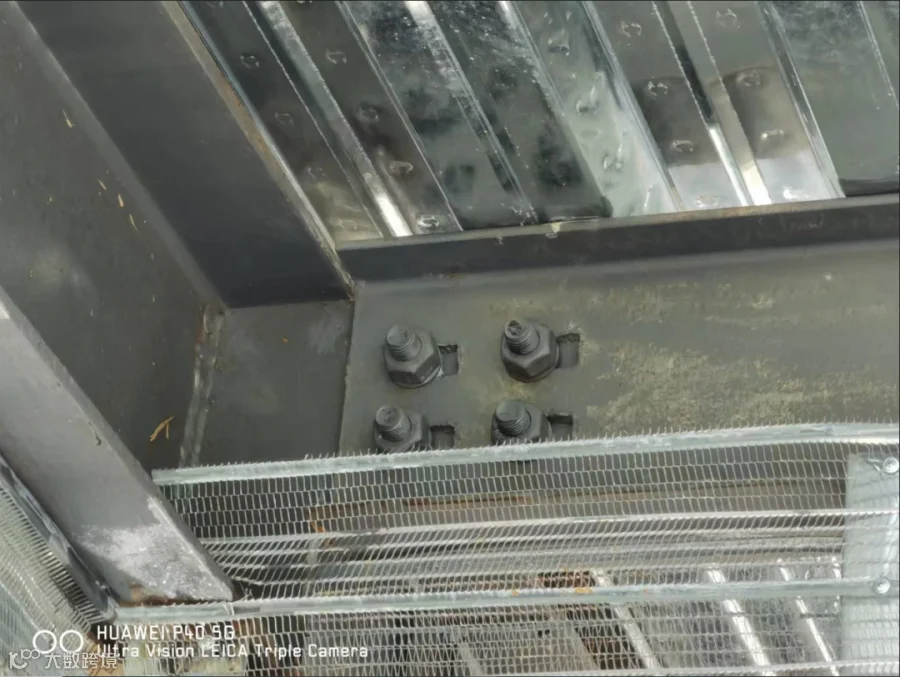

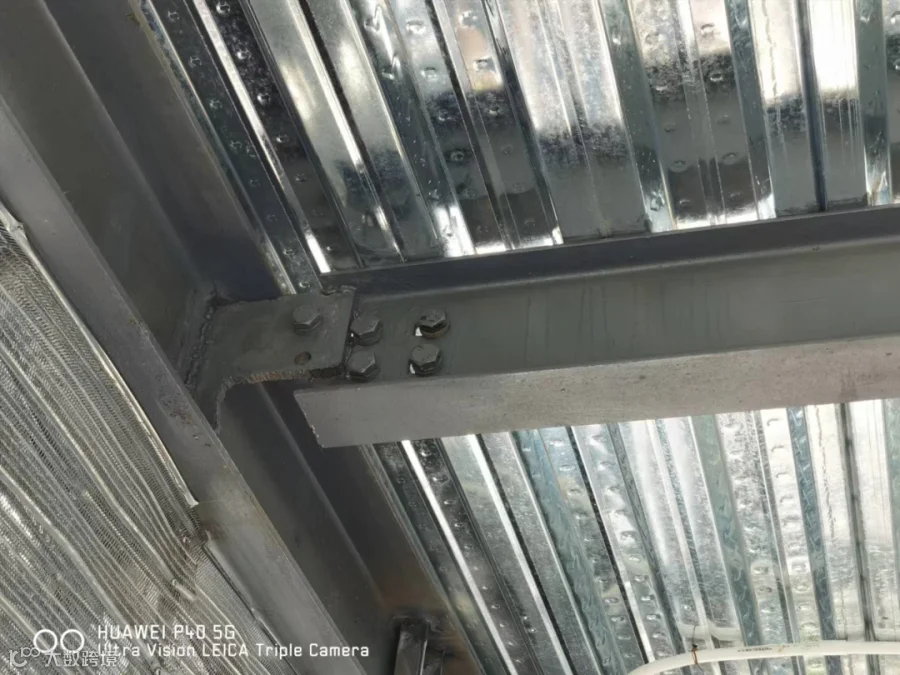

次梁腹板方形螺栓连接孔，目测未使用高强度螺栓
梁柱节点
土木吧

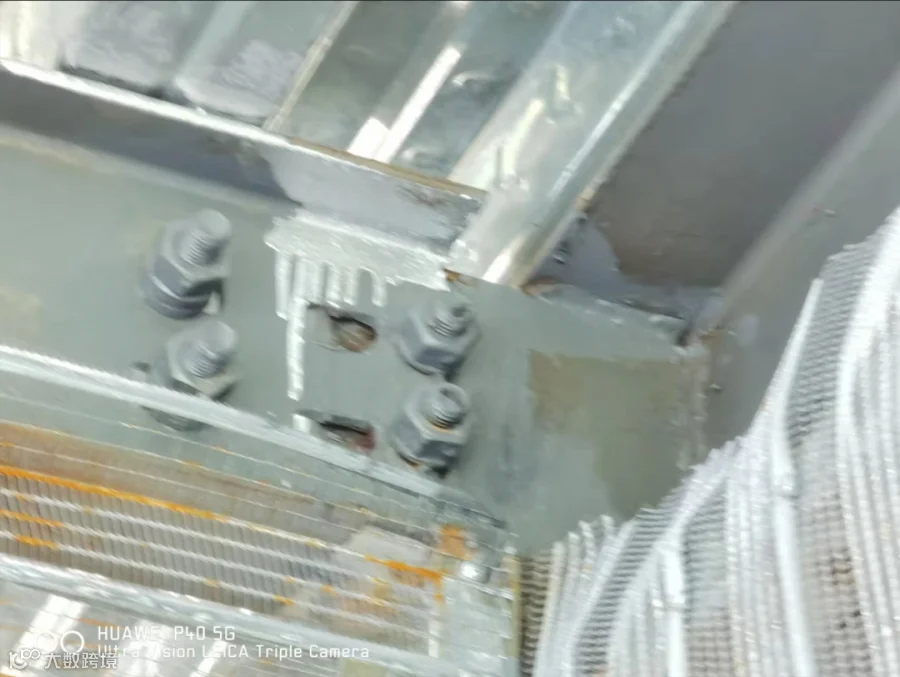

施工老板独创的主次梁桥接节点，先让规范蹲一边哭够了再交流吧
梁柱节点
土木吧

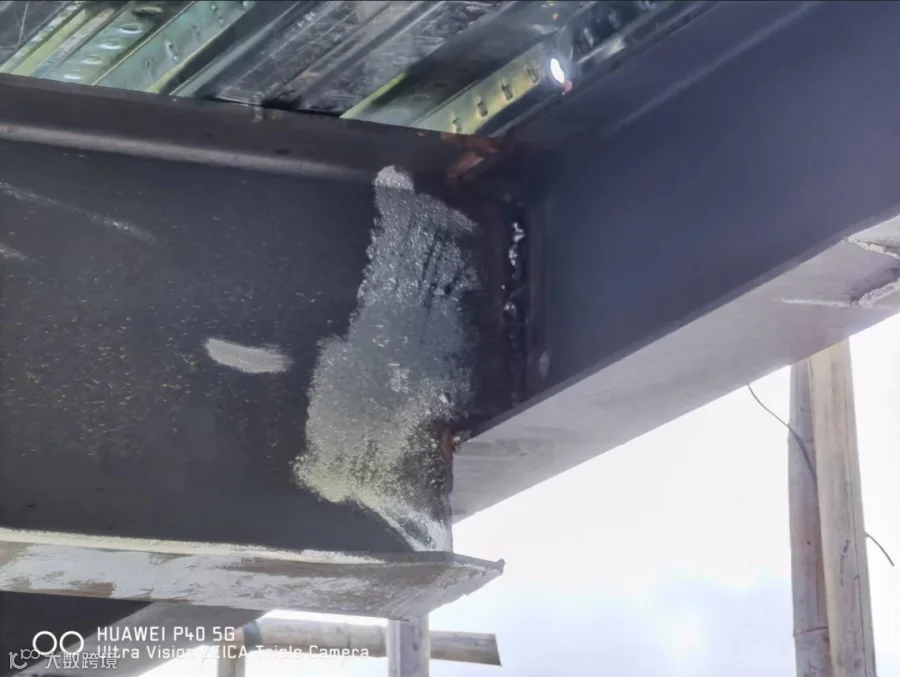

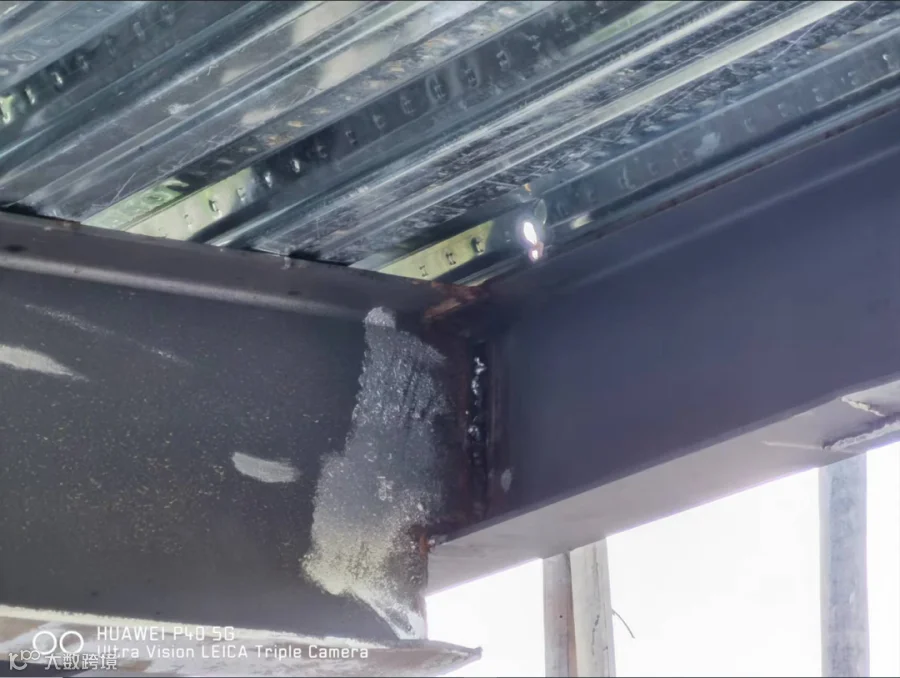

这是什么鬼节点，谁是主梁？谁是次梁？这焊缝能承受多大的荷载？半吨？还是1吨？还是多少，请给我个确切的承载力，不然我会很害怕呀。
梁柱节点
土木吧
我想问一下施工老板，楼承板是多厚的？楼承板跟钢梁是怎么连接的？是焊的剪力钉还是直接用电焊戳的？怎么还有漏光的圆孔？
