隅撑设置
作者：黄韵文
1、由于构件加工的初始缺陷、受弯，为防止作为压弯构件的梁绕弱轴的屈曲，保证构件的平面外稳定性，可设置隅撑减小构件平面外的计算长度。
1）隅撑一般宜采用单角钢制作，按照轴心受压构件设计。
2）由上所述，有在梁全长范围内隅撑设置位置的问题，下面第[2]条讨论在主梁下翼缘受压区设置问题。
3）主梁梁高大于次梁，按以下算例可知，主梁全长均可得到次梁有效约束，无需再设置中间支撑。
算例：主梁：HB1500x300x22x30，跨度L=24m；次梁：HN400x200x8x13，跨度lb=7m；
按跨中仅一道约束复核次梁刚度是否满足。
主梁抗扭惯性矩
=(1440x223+2x300x303)/3
=10511040mm4=1051.1040cm4
绕弱轴y惯性矩
=13627.77 cm4
参数a1=
=
=1.792，保守取值约等于2
由：

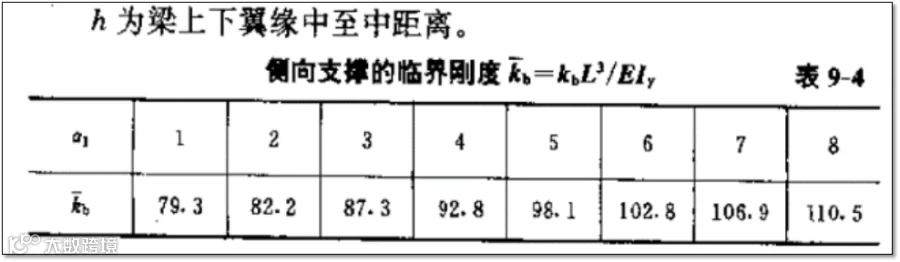

则无量纲化支撑临界刚度：
=82.2；
则跨中支撑所需截面为：
=
=0.1134 cm2 ，
由于主梁两侧均有次梁支撑，则Ab/2<次梁之A=81.82 cm2，即仅中心设置次梁便可避免压弯构件绕弱轴屈曲，无需另外设置隅撑。

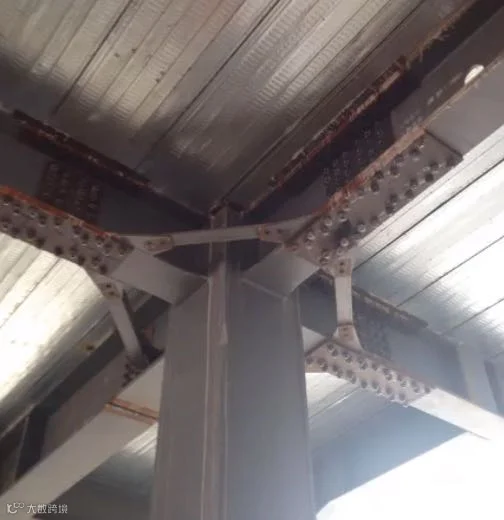

2、为防止支座处受压翼缘（梁下翼缘）平面外畸变屈曲，增加受压翼缘的稳定性而设置的。
1）隅撑的设置用来保证梁的下翼缘受压部分的局部稳定。
2）梁的上翼缘的局部稳定由与之连接的次梁、系杆或刚性板等保证。
根据《钢结构设计指南》：只撑一根梁的侧向支撑杆按长细比来选定截面，不论荷载如何作用，都能负担起把梁的计算长度减小一半的作用。即在主梁下翼缘受压区设置隅撑即可，隅撑为轴心受压构件，按长细比控制选取截面。

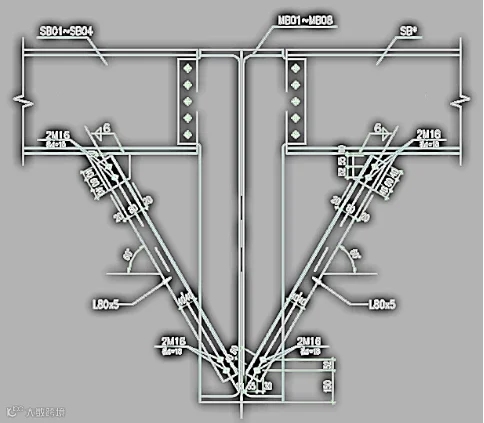

如：隅撑截面按L80X5（
）复核：长度L=1355mm
,则L80X5满足要求。
3、梁受压翼缘自由长度即隅撑间距。
1）《门钢》6.1.6：当实腹式斜梁下翼缘受压时，必须在受压翼缘侧面布置隅撑作为斜梁的侧向支撑，隅撑另一端连接在檩条上。斜梁不需计算整体稳定性的侧向支撑点间最大长度，可取斜梁受压翼缘宽度的16
倍。
2）《冷弯》10.1.1：刚架梁、柱在刚架平面外的稳定性可由檩条和墙梁设置隅撑来保证，设置隅撑的间距可参照现行国家标准《钢结构设计规范》GB 50017中受弯构件不验算整体稳定性的条件来确定：
H型钢或等截面工字形简支梁受压翼缘的自由长度l1，与其宽度b1之比不超过表4．2．1所规定的数值时。

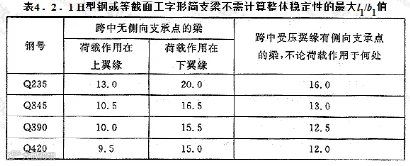

表4．2．1 H型钢或等截面工字形简支梁不需计算整体稳定性的最大l1/b1值
注：其他钢号的梁不需计算整体稳定性的最大l1/b1值，应取Q235钢的数值乘以
。
对跨中无侧向支承点的梁，l1为其跨度；对跨中有侧向支承点的梁，l1为受压翼缘侧向支承点间的距离（梁的支座处视为有侧向支承）。
