再与22G101-3商榷
张利军
商榷的话题是：什么是“锚固区横向钢筋”？

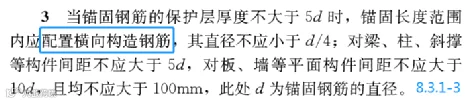

钢筋的锚固段设置横向构造钢筋，是《混凝土规范》8.3.1-3条的要求：
对什么是横向构造钢筋，条文说明中解释（下文括号内）：当混凝土保护层厚度不大于5d时，在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚。

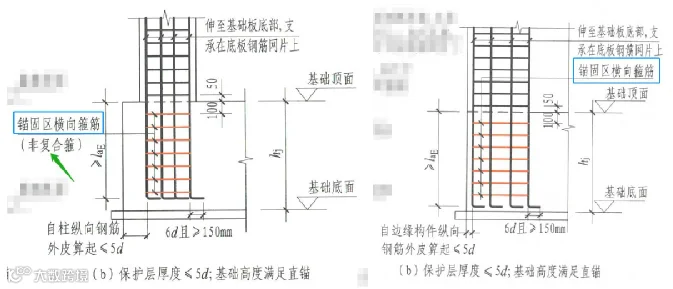

横向钢筋，对于墙、板等面构件，垂直外表面方向为横向，横向钢筋即拉筋；对于梁、柱等线杆件，横向钢筋即箍筋。所以22G101-3图集中,柱和剪力墙边缘构件的箍筋，就是纵筋在底板内锚固区的横向钢筋（下图中蓝框内）：

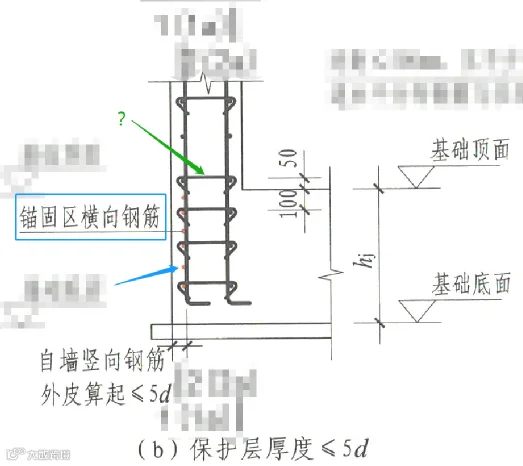

但是，因地下室外墙没有箍筋，竖向筋在底板内锚固区横向钢筋的设置就是一个问题。若按规范要求，每根竖向筋都设置间距不大于100的箍筋或拉筋，显然是太繁琐了。图集的做法是在墙外侧设置水平分布筋，以此作为“锚固区横向钢筋”（ 下图中绿色圆点）。
图中未注明拉筋的间距。从图示来看，拉筋是按水平筋隔一拉一。换句话说，就是每隔一根水平筋就有一根没有横向拉结，自身就存在“保护层混凝土劈裂时钢筋突然失锚”的问题，何以能约束竖向筋呢？即使梅花形拉结，拉结点的竖向间距为水平筋间距的两倍。可见，图集做法与规范要求是有差别的，外墙竖向筋的锚固问题并没有妥善解决。

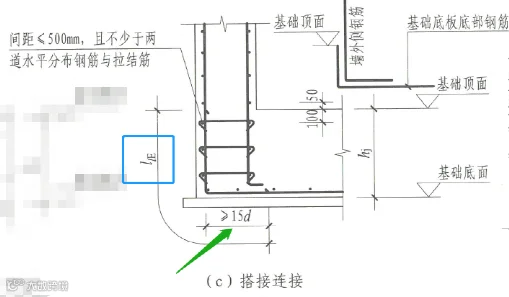

另一个做法就是搭接：
但搭接存在以下问题：
1.搭接段外侧混凝土只有一个保护层。在钢筋受力的同时，钢筋周围的混凝土也承受很大的力，外围混凝土或发生纵向劈裂，搭接效果同样不可靠。
2.该部位外墙竖向筋受力最大，却100%搭接。
3.底板和外墙钢筋一般均较粗，搭接长度较长，钢筋密集。且竖向筋底部要求15d直钩（上图绿箭头所示），插筋不便。
4.底板和外墙钢筋的规格、间距往往各不相同，难以一一对应，一般均为分离式搭接，搭接段的角度、间距均较随意。
综上，地下室底板与外墙齐平存在复杂且无法妥善解决的钢筋构造问题。所以，除非不得已外，一般应将底板尽量外挑200以上，外墙竖向筋就能可靠而且简单地锚固在底板内。过去总以方便防水层施工和节约造价为由，将底板和外墙做得齐平，笔者认为并不可取。

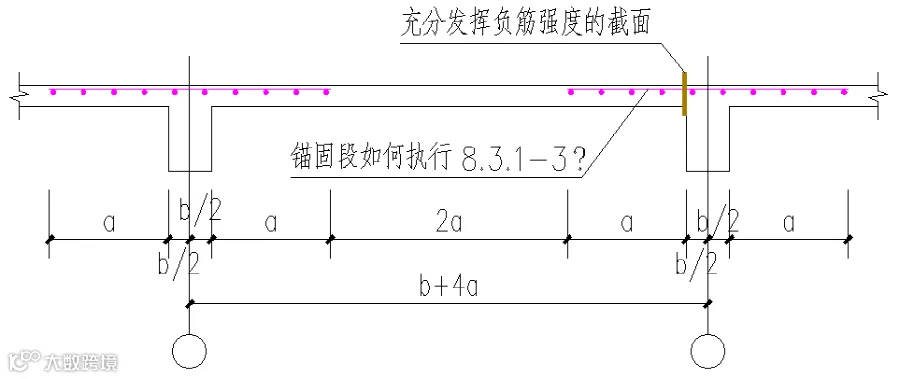

下面一个问题供大家讨论：板支座负筋的锚固与《混凝土规范》8.3.1-1条的要求如何理解？
