拉筋形式
土木吧

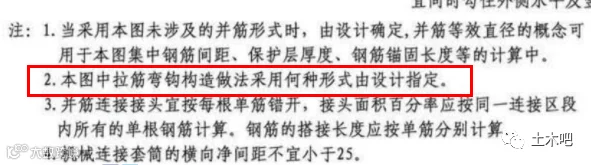

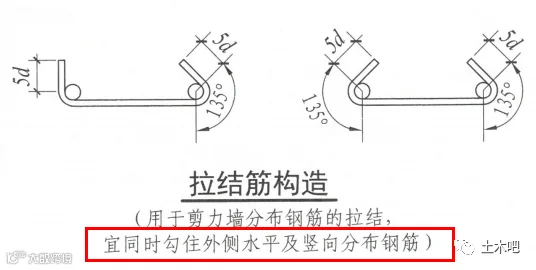

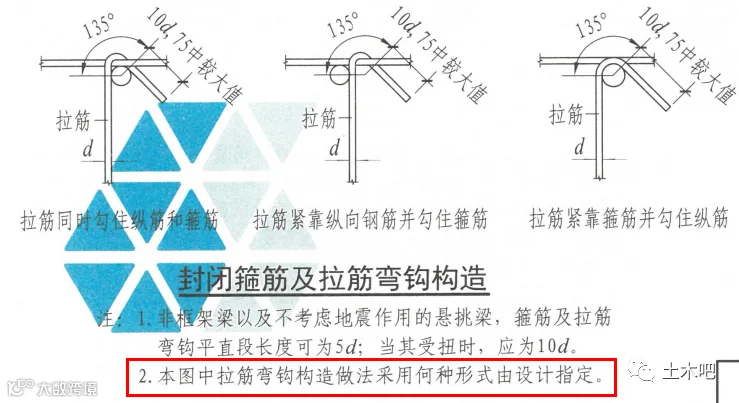

拉筋弯钩做法，将统一的说明移到封闭箍筋及拉筋节点下，墙的拉结筋做法不用设计指定。话说，大家墙的拉结筋都同时勾住水平及竖筋了没？
16G101-1
▼
22G101-1
▼
搭接长度折减
土木吧

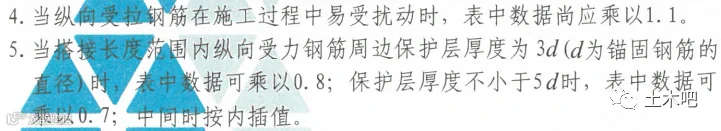

明确保护层厚度大于5d时，搭接长度都取0.7倍
16G101-1
▼
22G101-1
▼

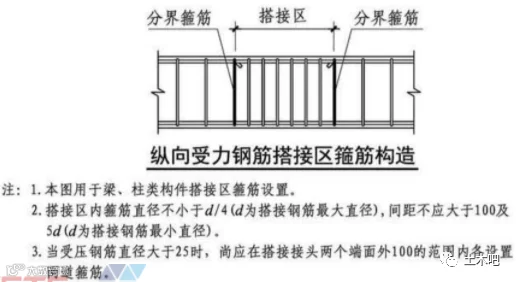

搭接区箍筋
土木吧

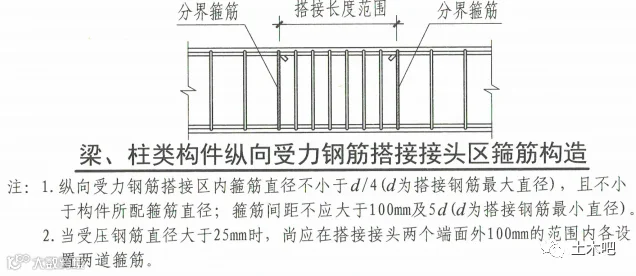

搭接区箍筋，描述变化较多，实际没啥变化。
16G101-1
▼
22G101-1
▼
嵌固部位柱筋
土木吧

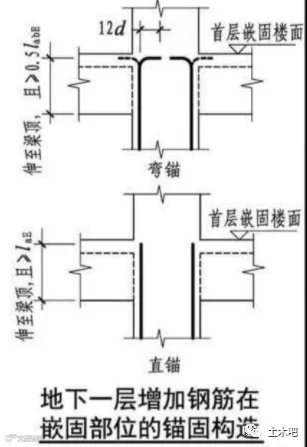

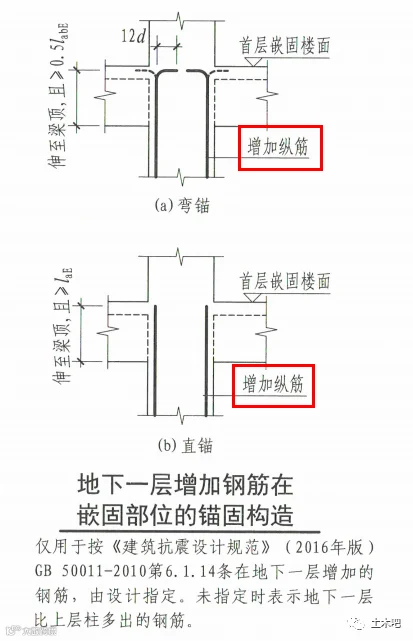

强调增加的纵筋，采用此节点
16G101-1
▼
22G101-1
▼
墙、梁上柱
土木吧

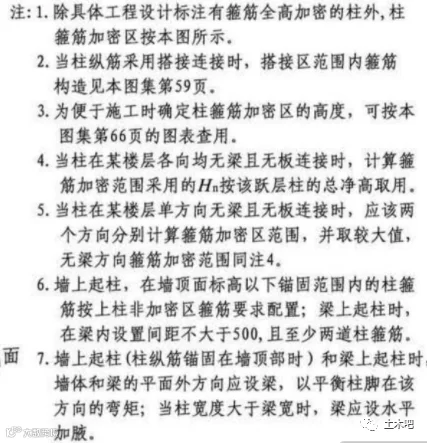

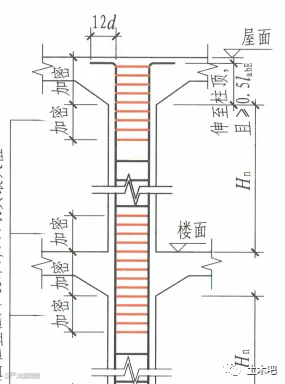

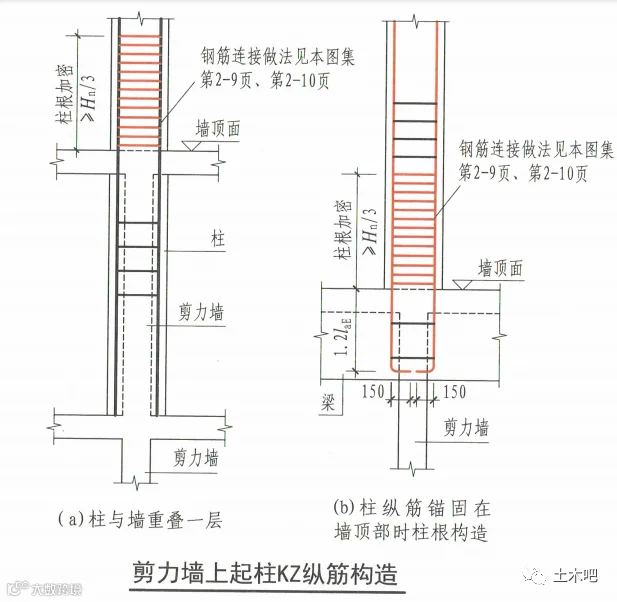

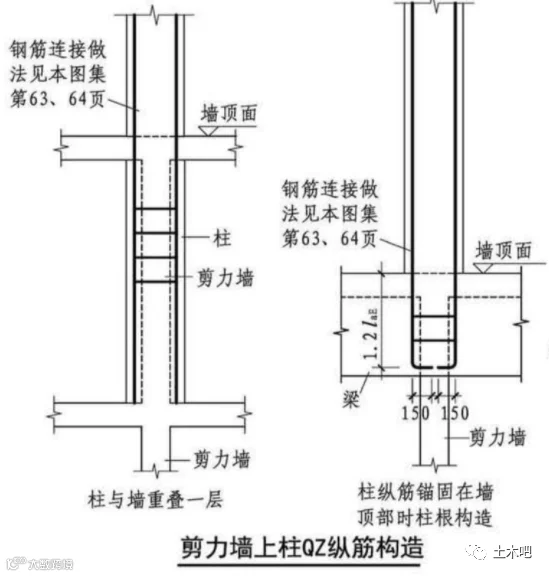

墙、梁上柱，柱根要有加密区
16G101-1
▼
22G101-1
▼
拉弯梁要注意
土木吧

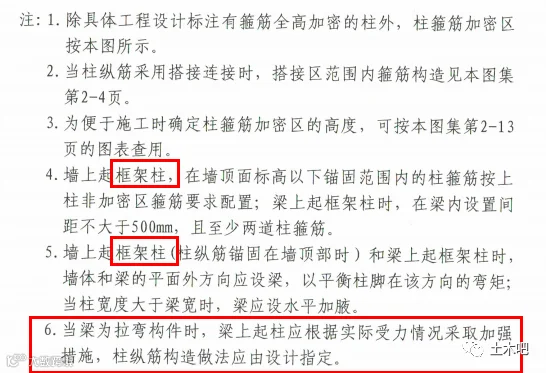

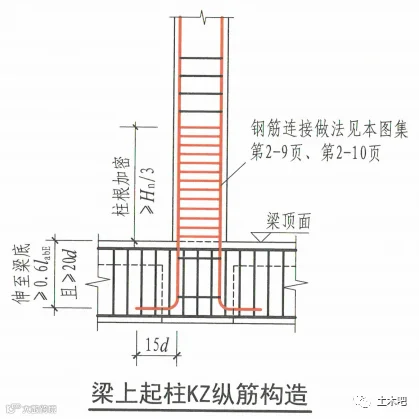

当梁为拉弯构件时，梁上起柱应加强，柱纵筋构造做法应由设计指定。
16G101-1
▼
22G101-1
▼
保护层厚度
土木吧
16G101-1
▼
22G101-1
▼
设计图必须注明各类构件的保护层厚度，不是根据环境类别让施工单位查表。
柱筋锚入板里详图
土木吧

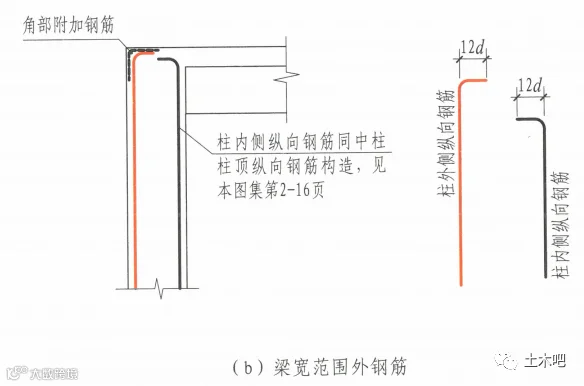

给出梁宽范围外柱筋锚入板里详图
16G101-1
▼
22G101-1
▼
柱顶筋锚固简化
土木吧

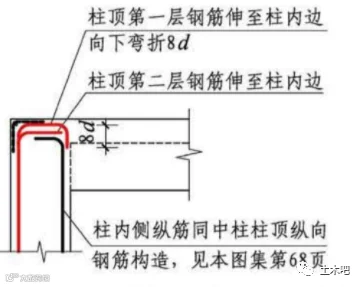

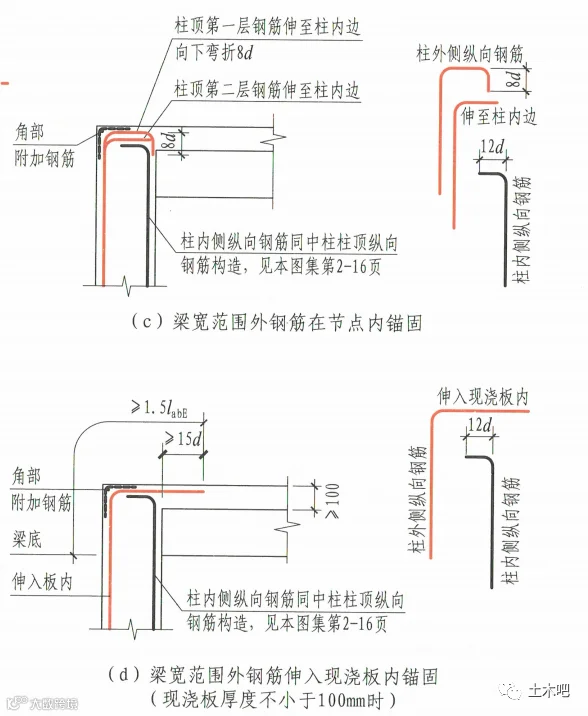

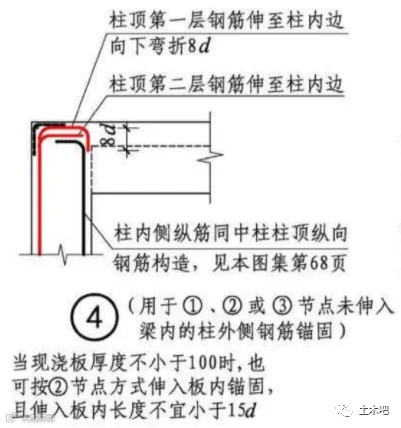

当柱外侧纵向钢筋和梁上部钢筋在柱顶外侧直线搭接时，梁宽范围外的钢筋可简化锚固。
16G101-1
▼
22G101-1
▼
取消了可不注明Lc的条件.
中柱顶钢筋
土木吧
中柱顶钢筋在梁宽范围外时，即使大于LaE也得弯锚？
16G101-1
▼
22G101-1
▼
非焊接圆形箍筋
土木吧

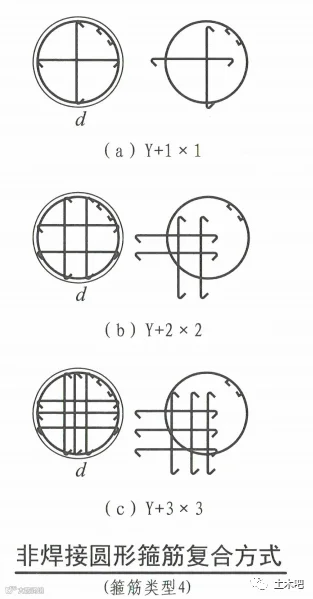

新增非焊接圆形箍筋复合方式
16G101-1
▼
无
22G101-1
▼

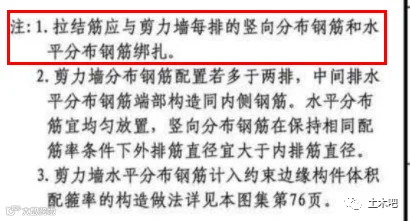

取消拉筋与每排绑扎
土木吧
16G101-1
▼
22G101-1
▼
取消无暗柱节点
土木吧
16G101-1
▼
22G101-1
▼
无
墙钢筋可不贯通
土木吧
16G101-1
▼
22G101-1
▼

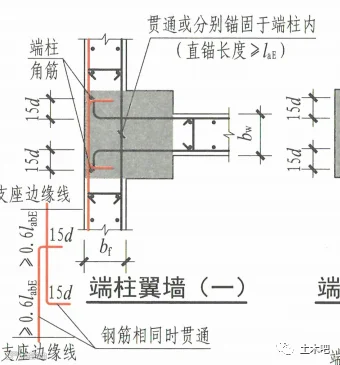

明确直锚与弯锚筋
土木吧
16G101-1
▼
22G101-1
▼

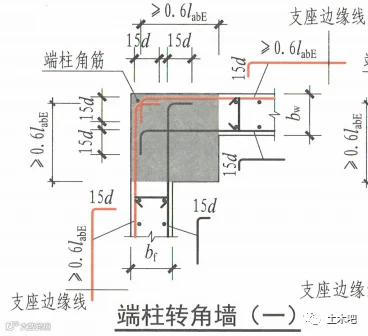

墙筋搭接，大于等于0
土木吧
16G101-1
▼
22G101-1
▼
墙分布筋，可同一部位搭接
土木吧
16G101-1
▼
22G101-1
▼
上层筋可大于下层
土木吧

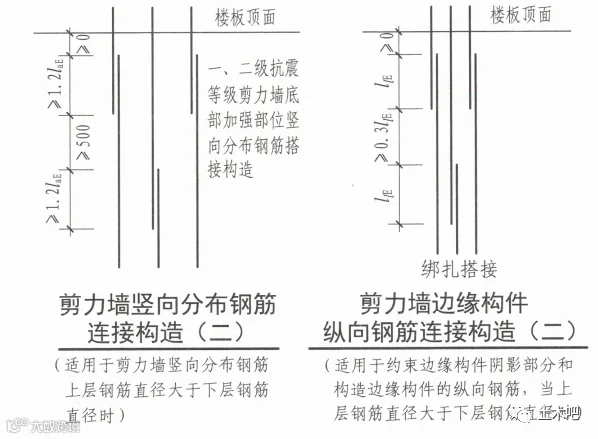

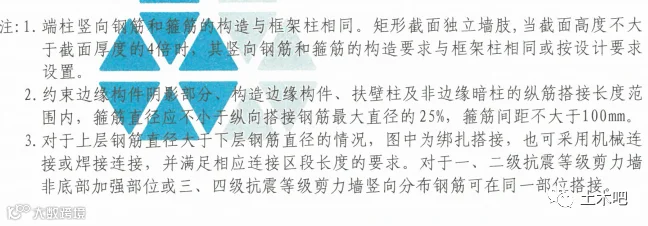

剪力墙及边缘构件，上层钢筋直径可大于下层钢筋直径
16G101-1
▼
无
22G101-1
▼

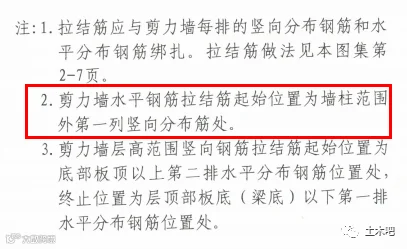

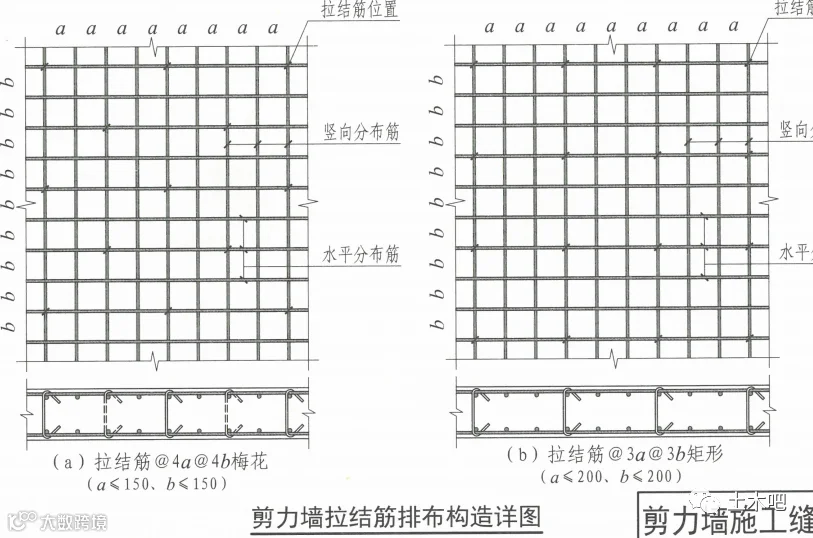

拉筋起始位置
土木吧
16G101-1
▼
无
22G101-1
▼

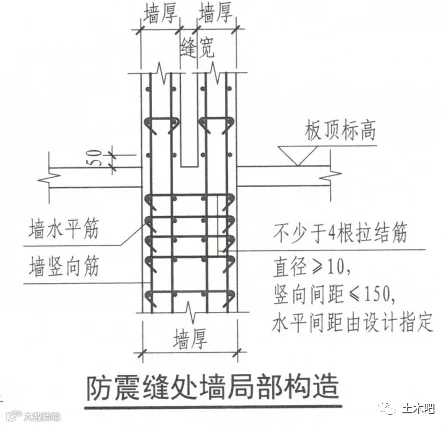

新增防震缝构造
土木吧
16G101-1
▼
无
22G101-1
▼

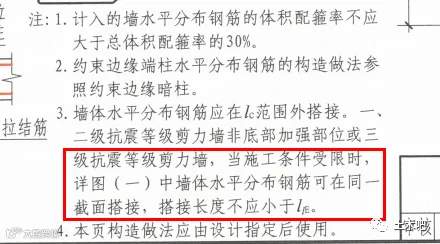

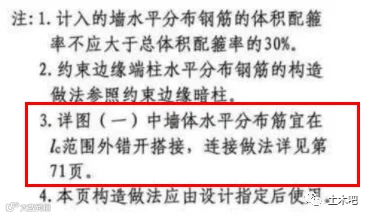

剪力墙水平筋搭接
土木吧
16G101-1
▼
22G101-1
▼
水平筋替代箍筋
土木吧

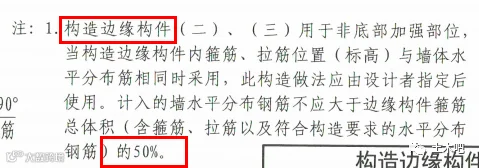

新增构件边缘构件计入的墙体水平钢筋不应大于边缘构件箍筋总体积的50%。约束边缘构件仍为30%。
16G101-1
▼
22G101-1
▼
水平筋在暗梁箍筋外侧
土木吧

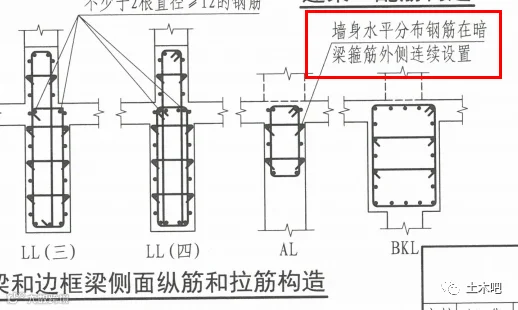

强调墙身水平分布钢筋在暗梁箍筋外侧
16G101-1
▼
22G101-1
▼

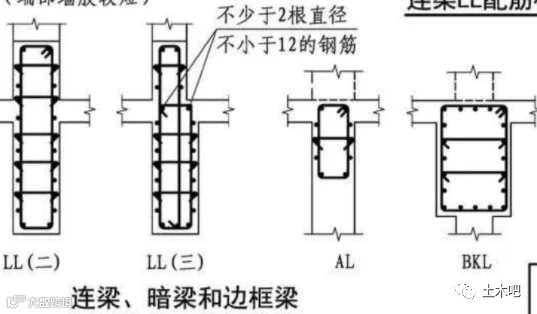

连梁腰筋单独设置时
土木吧
16G101-1
▼
无
22G101-1
▼

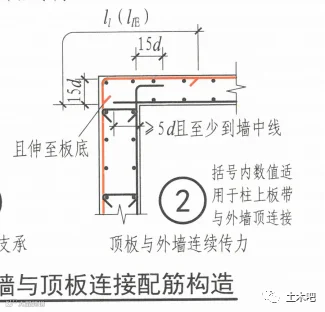

地下室外墙顶筋搭接
土木吧
更改了顶板与外墙连续传力时，钢筋的大家区域
16G101-1
▼
22G101-1
▼
局部带屋面框架梁
土木吧

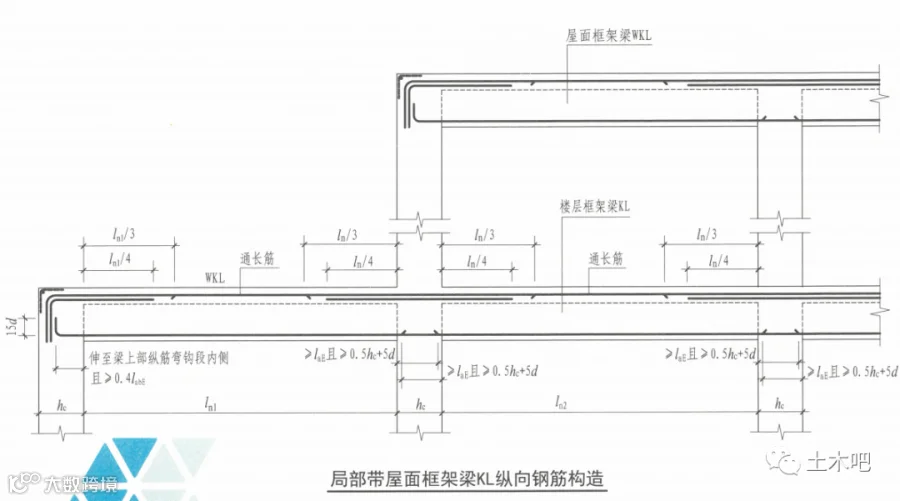

新增局部带屋面框架梁KL纵向钢筋构造
16G101-1
▼
无
22G101-1
▼
加腋梁加密区
土木吧

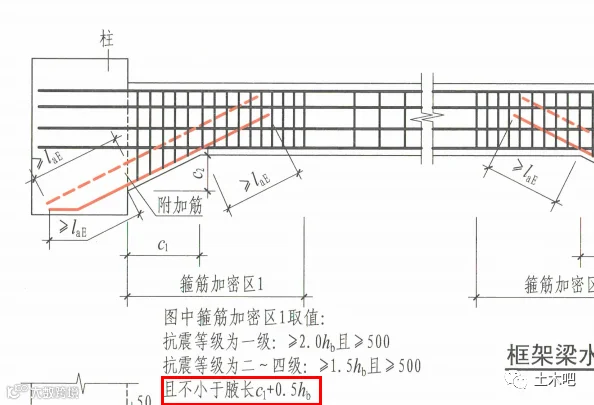

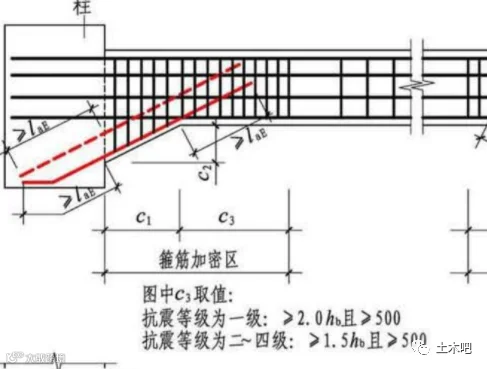

新增加密区长度不小于腋长C1+0.5hb
16G101-1
▼
22G101-1
▼
加腋梁附加筋
土木吧
新增加腋梁附加筋可分别锚固
16G101-1
▼
22G101-1
▼
梁与剪力墙连接
土木吧

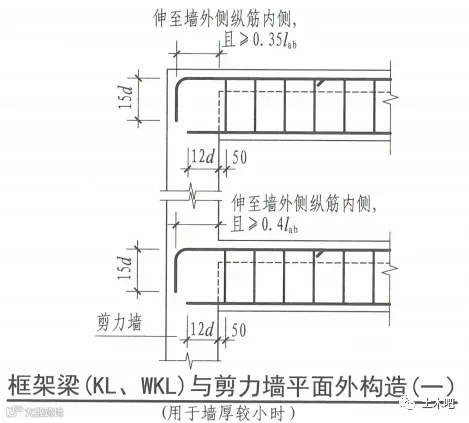

新增框架梁与剪力墙平面内、平面外连接构造
16G101-1
▼
无
22G101-1
▼

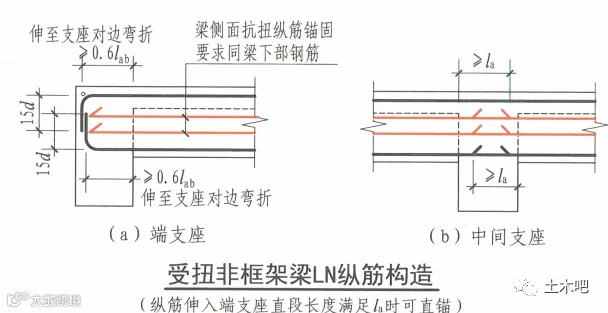

梁筋锚固
土木吧
强调当端支座为中间层剪力墙时梁筋锚固
16G101-1
▼
无
22G101-1
▼

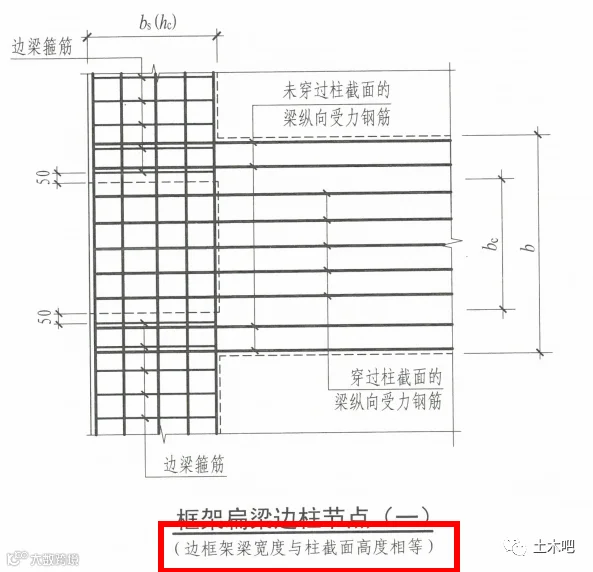

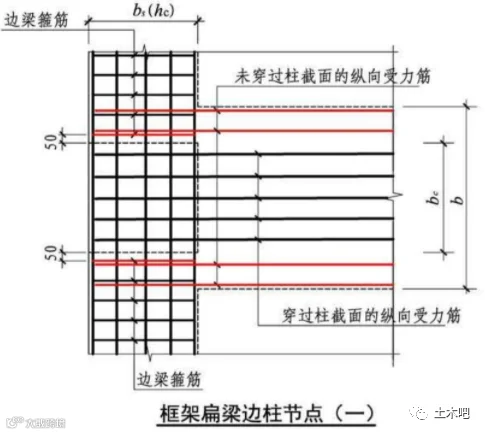

扁梁增加附注
土木吧
16G101-1
▼
22G101-1
▼

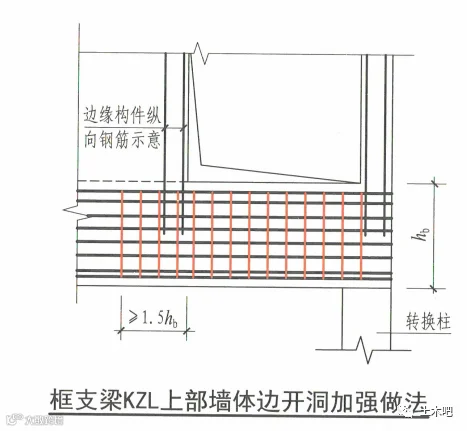

新增KZL加密做法
土木吧
16G101-1
▼
无
22G101-1
▼

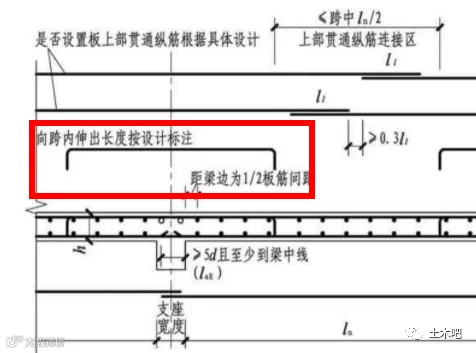

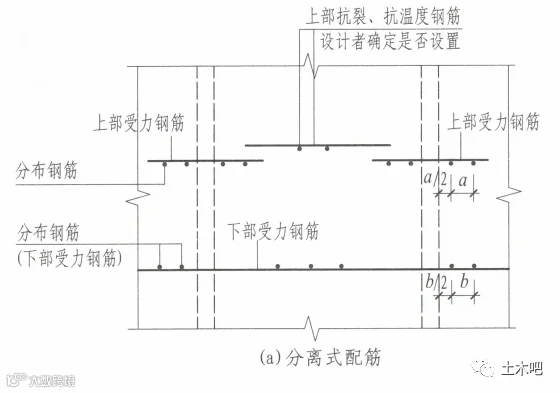

负筋无弯钩？
土木吧
16G101-1
▼
22G101-1
▼
无梁楼盖弯钩
土木吧
16G101-1
▼
无
22G101-1
▼
暗梁箍筋
土木吧

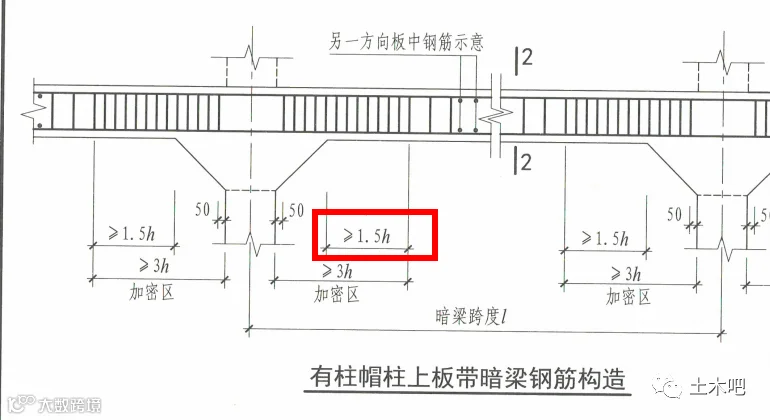

暗梁箍筋加密范围要超过柱帽外1.5h
16G101-1
▼
无
22G101-1
▼
后浇带钢筋搭接
土木吧
16G101-1
▼
22G101-1
▼

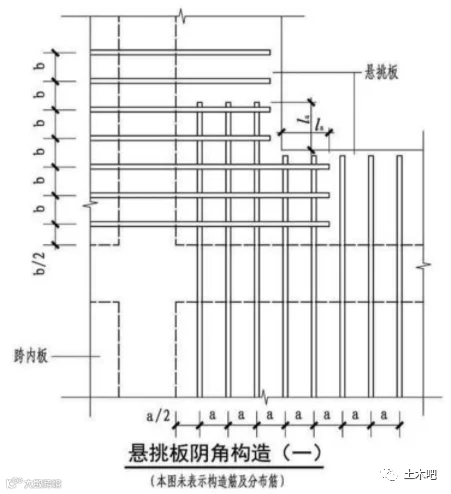

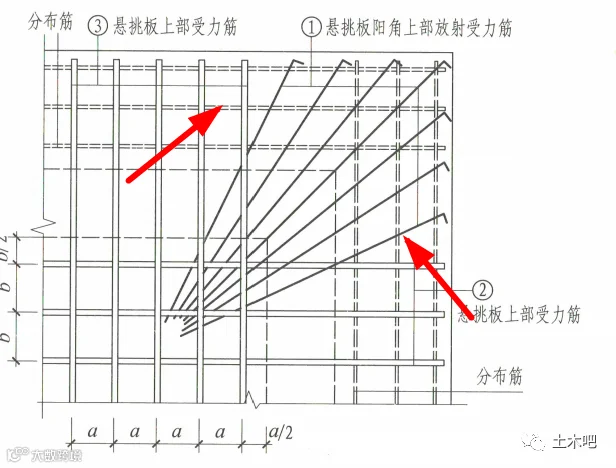

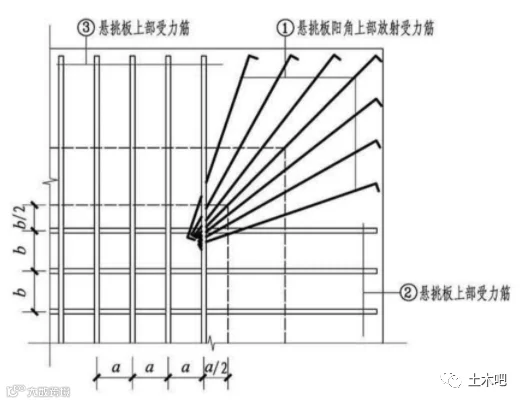

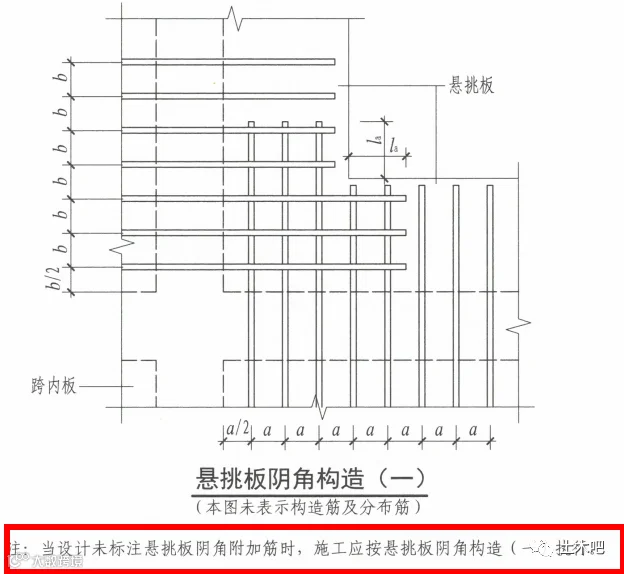

挑板外侧有分布筋
土木吧
16G101-1
▼
22G101-1
▼
珍惜当下
土木吧
16G101-1
▼
22G101-1
▼

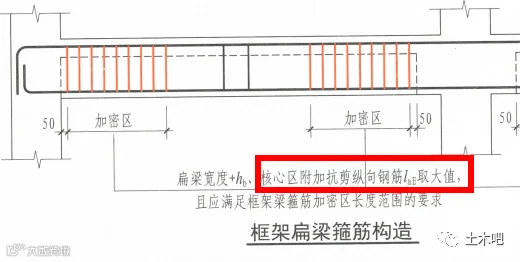

明确扁梁加密区LaE含义
土木吧
16G101-1
▼
22G101-1
▼
柱上板带
土木吧

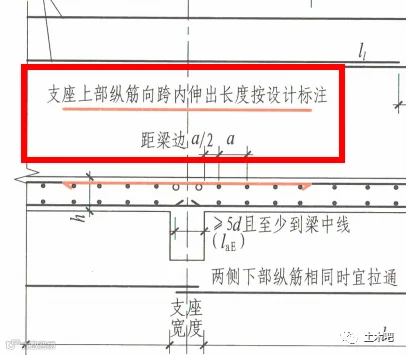

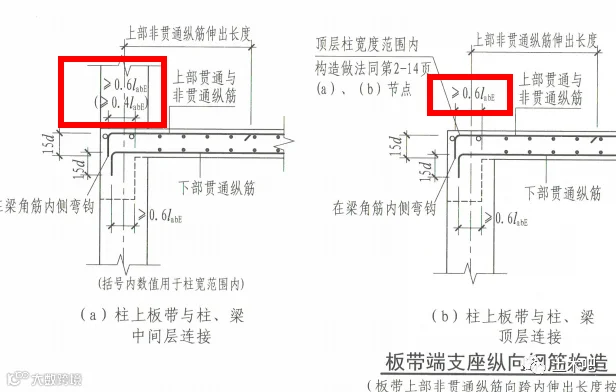

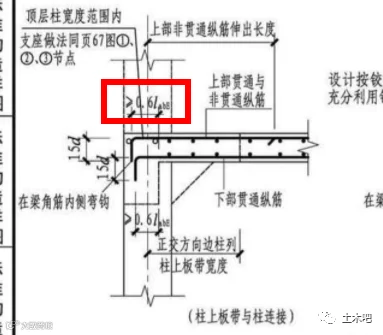

中间层板带顶筋可锚入0.4LaE
16G101-1
▼
22G101-1
▼
无梁楼盖柱加密区
土木吧
16G101-1
▼
22G101-1
▼

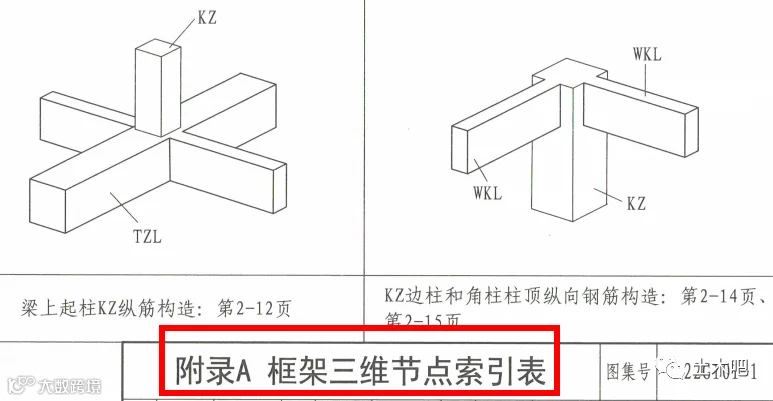

新增索引
土木吧
16G101-1
▼
无
22G101-1
▼

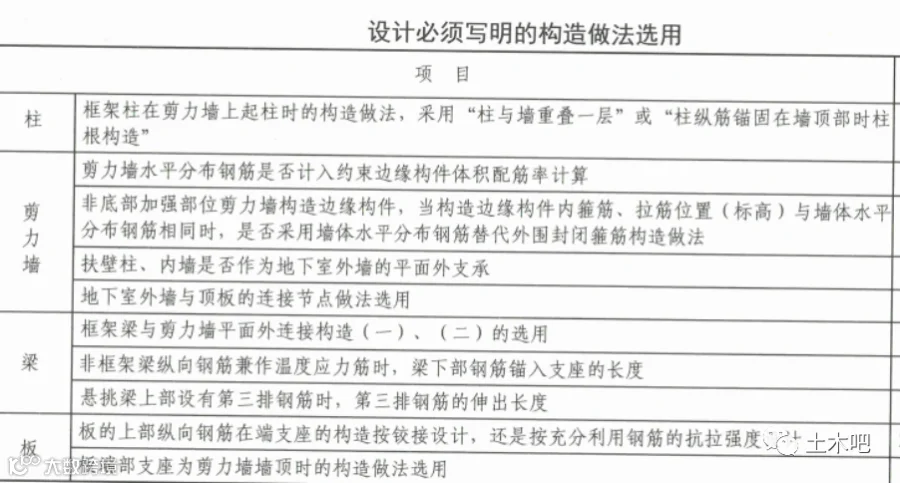

设计必须注明的做法
土木吧
16G101-1
▼
无
22G101-1
▼
