价格变化
土木吧
16G101-1
▼
22G101-1
▼

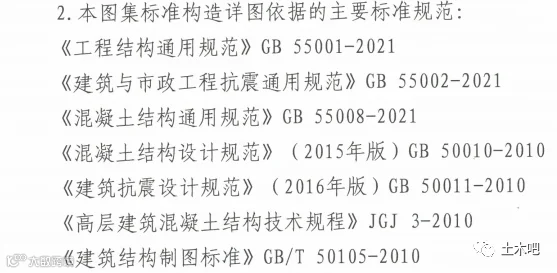

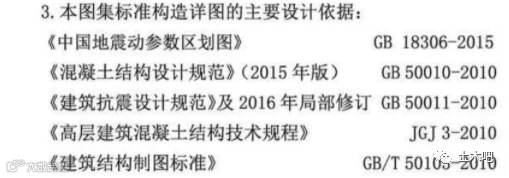

规范变化
土木吧
16G101-1
▼
22G101-1
▼
图集强调，当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。若因此出现工程问题，使用者自行负责。

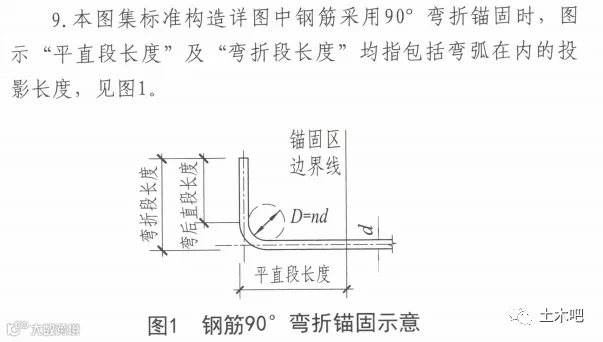

钢筋长度
土木吧
16G101-1
▼
无
22G101-1
▼
明确弯折钢筋长度怎么算。

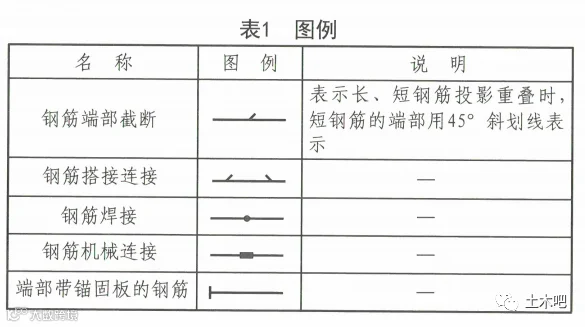

价格变化
土木吧
16G101-1
▼
无
22G101-1
▼
新增钢筋图例
保护层厚度
土木吧
16G101-1
▼
22G101-1
▼
设计图必须注明各类构件的保护层厚度，不是根据环境类别让施工单位查表。
柱编号
土木吧
16G101-1
▼
22G101-1
▼
取消LZ QZ编号，直接用汉字表达，为了有更多的变化，22G101也是蛮拼的。

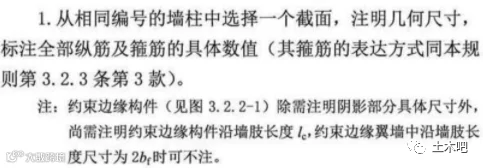

必须注明Lc
土木吧
16G101-1
▼
22G101-1
▼
取消了可不注明Lc的条件.
非阴影区筋
土木吧
16G101-1
▼
22G101-1
▼
要注明非阴影区的箍筋或拉筋，...可不注

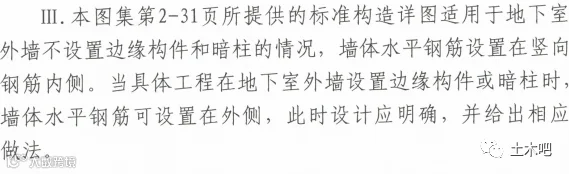

地下室外墙筋位置
土木吧
16G101-1
▼
无
22G101-1
▼
水平筋在竖筋内侧？说好的水平筋放外侧抗裂的呢？

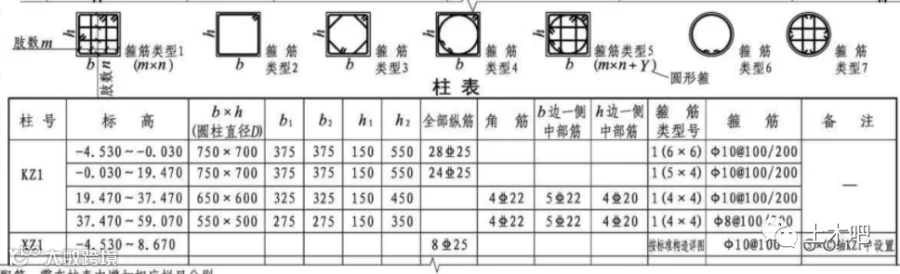

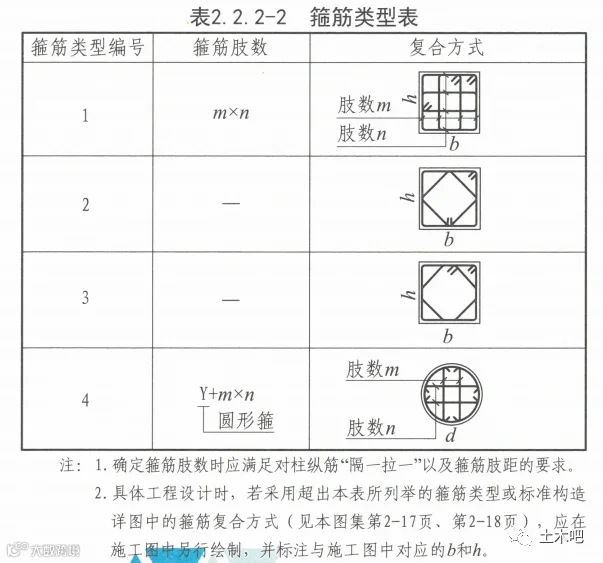

箍筋类型变少了
土木吧
16G101-1
▼
22G101-1
▼
并筋要注明
土木吧
16G101-1
▼
无
22G101-1
▼

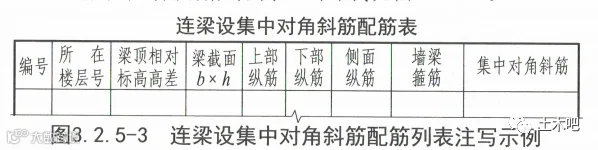

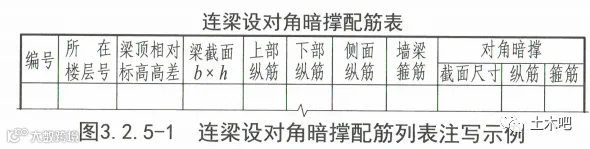

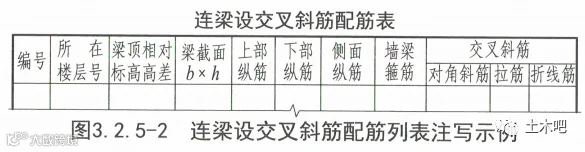

连梁配筋
土木吧
16G101-1
▼
无
22G101-1
▼
当连梁有暗撑、交叉斜筋、对角斜筋配筋时，增加了配筋表
连梁宽度
土木吧
16G101-1
▼
无
22G101-1
▼
增加说明，当剪力墙厚度发生变化时，连梁LL宽度随墙厚变化。
受扭梁
土木吧
16G101-1
▼
22G101-1
▼
受扭梁，梁下部筋锚入支座也要满足La

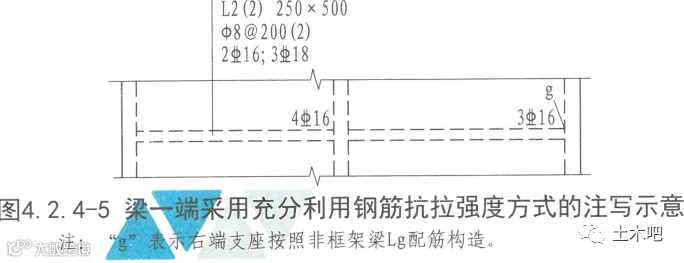

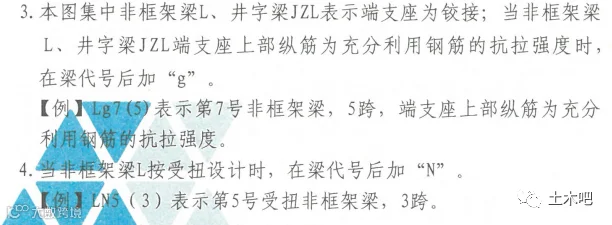

充分利用钢筋强度
土木吧
16G101-1
▼
无
22G101-1
▼
代号为L的非框架梁，当某一端支座上部纵筋为充分利用钢筋的抗拉强度时;对于一端与框架柱相连、另一端与梁相连的梁(代号为KL)，当其与梁相连的支座上部纵筋为充分利用钢筋的抗拉强度时，在梁平面布置图上原位标注，以符号“g”表示。

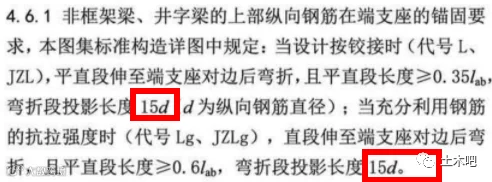

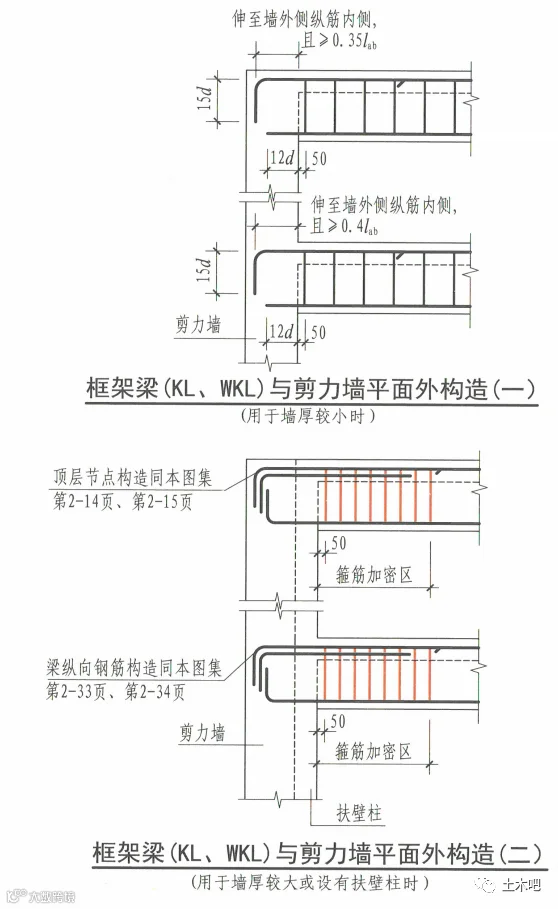

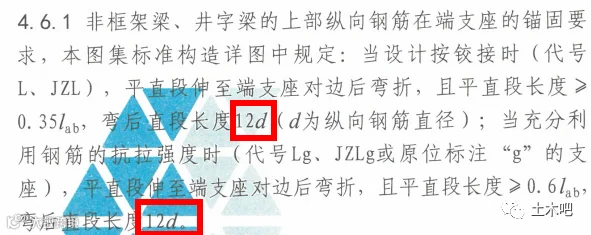

弯折段长度
土木吧
16G101-1
▼
22G101-1
▼
投影长度15d，改为直段长度12d

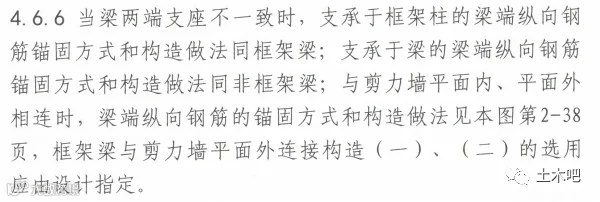

梁两端支座不一样
土木吧
16G101-1
▼
无
22G101-1
▼
很多优化公司经常提，这次图集明确了，KL有一端是次梁时，箍筋不用加密了

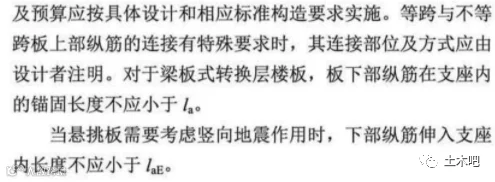

板筋锚固
土木吧
16G101-1
▼
22G101-1
▼
转换层的楼板下筋锚固La变为LaE。

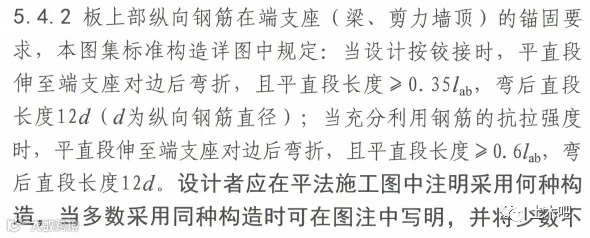

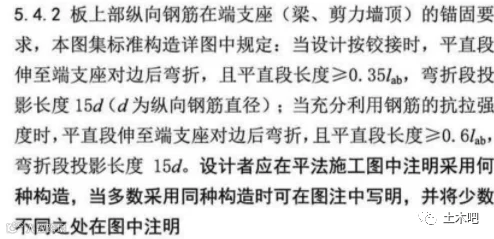

弯折段长度
土木吧
16G101-1
▼
22G101-1
▼
板同梁一样，投影长度15d，改为直段长度12d

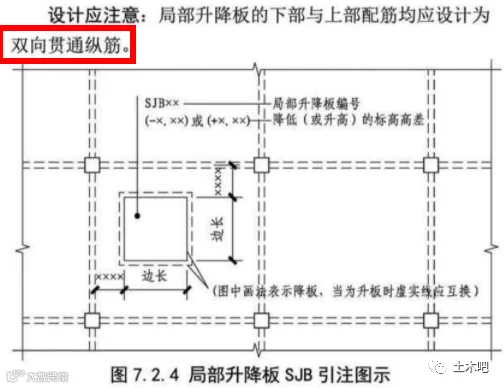

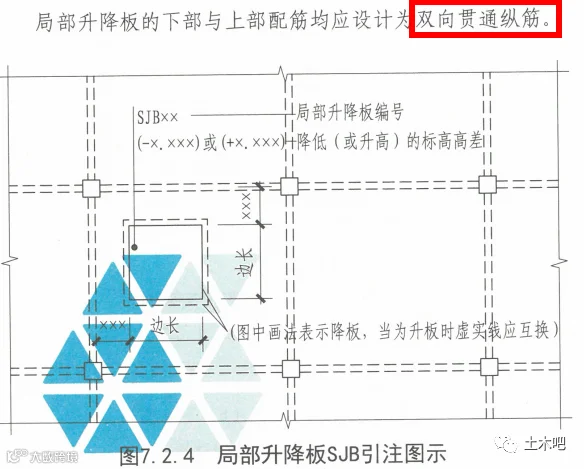

降板，上下双向贯通筋
土木吧
16G101-1
▼
22G101-1
▼
这条没有变化，但还是想强调下，局部升降板的下部与上部配筋均应设计为
双向贯通纵筋，很多人沿用11G101的做法，只配板底筋是不合适的。

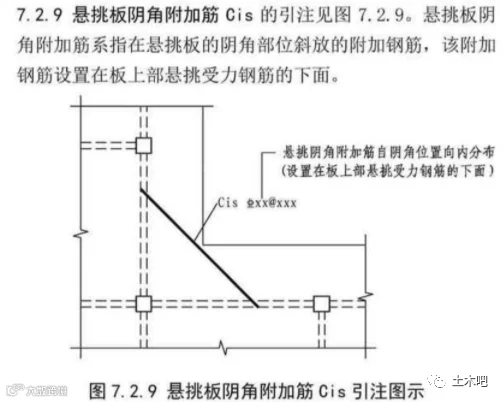

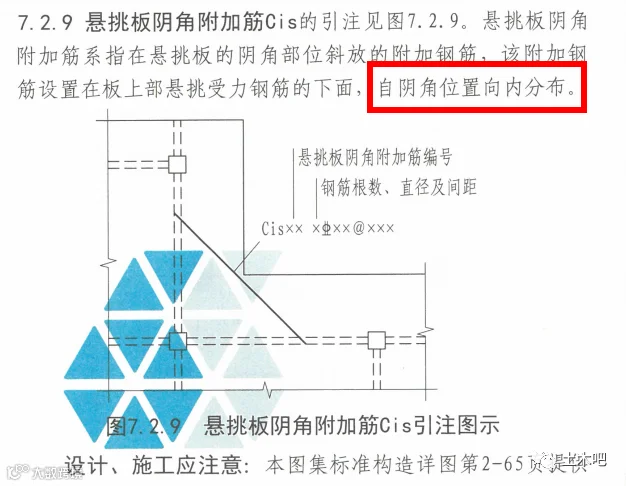

阴角钢筋
土木吧
16G101-1
▼
22G101-1
▼
增加自阴角位置向内分布，设计未注明时，“自动授权”。

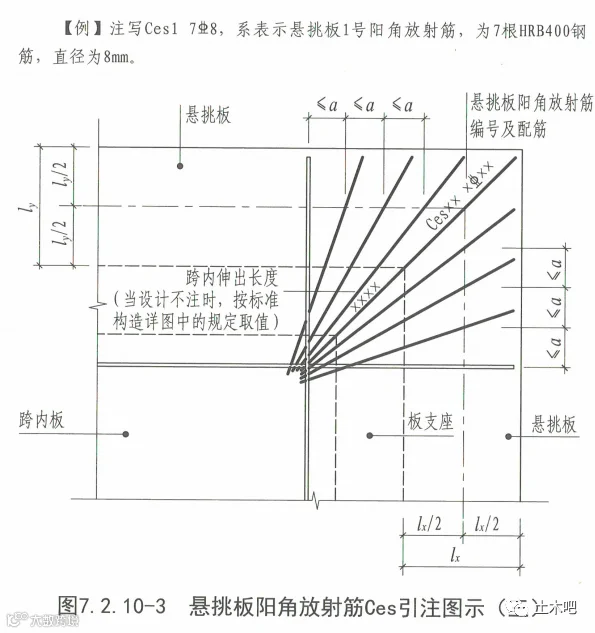

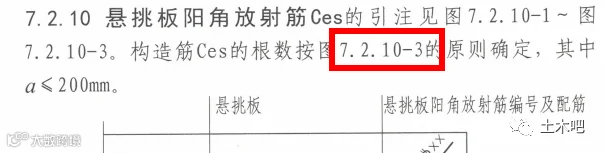

放射筋根数
土木吧
16G101-1
▼
22G101-1
▼
明确了放射筋根数如何确定，有些时候，5根可能不够

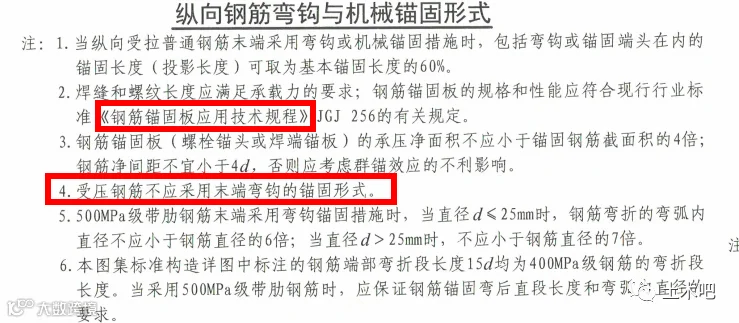

钢筋锚固
土木吧
16G101-1
▼
22G101-1
▼
说明变化较多。

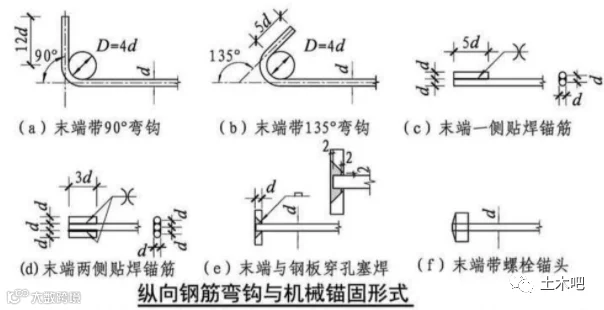

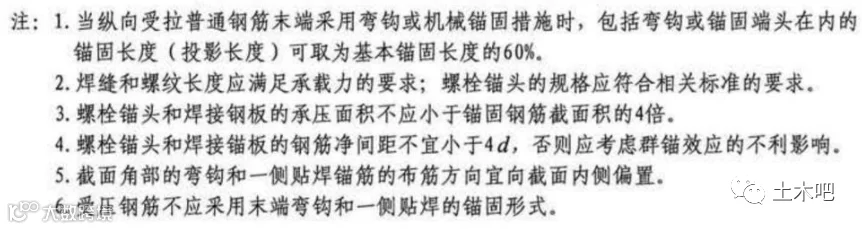

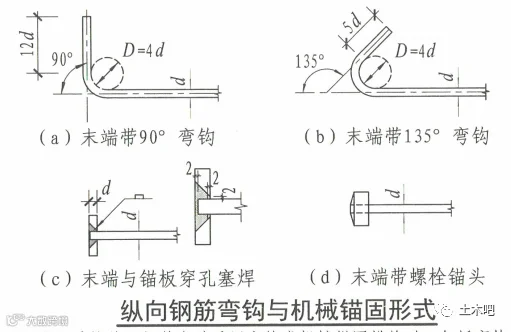

贴焊锚固
土木吧
16G101-1
▼
22G101-1
▼
贴焊锚固被取消

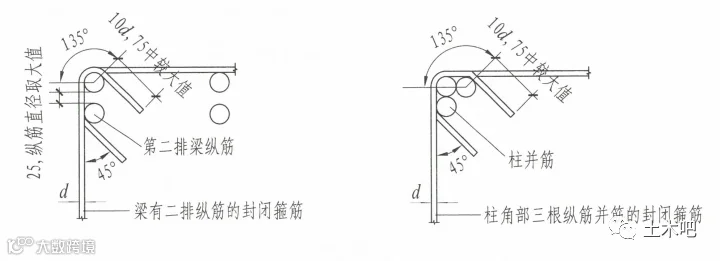

三根并筋
土木吧
16G101-1
▼
22G101-1
▼
增加了三根钢筋并筋的节点
柱筋间距要求
土木吧
16G101-1
▼
22G101-1
▼
新增较多柱纵筋并筋后的间距要求。

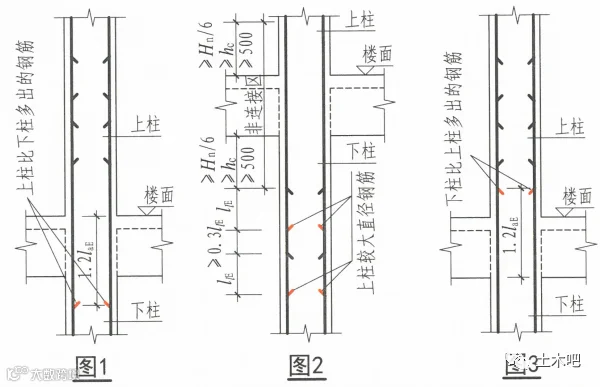

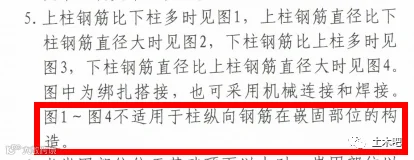

柱筋连接
土木吧
16G101-1
▼
22G101-1
▼
新增不适用于嵌固部位说明。

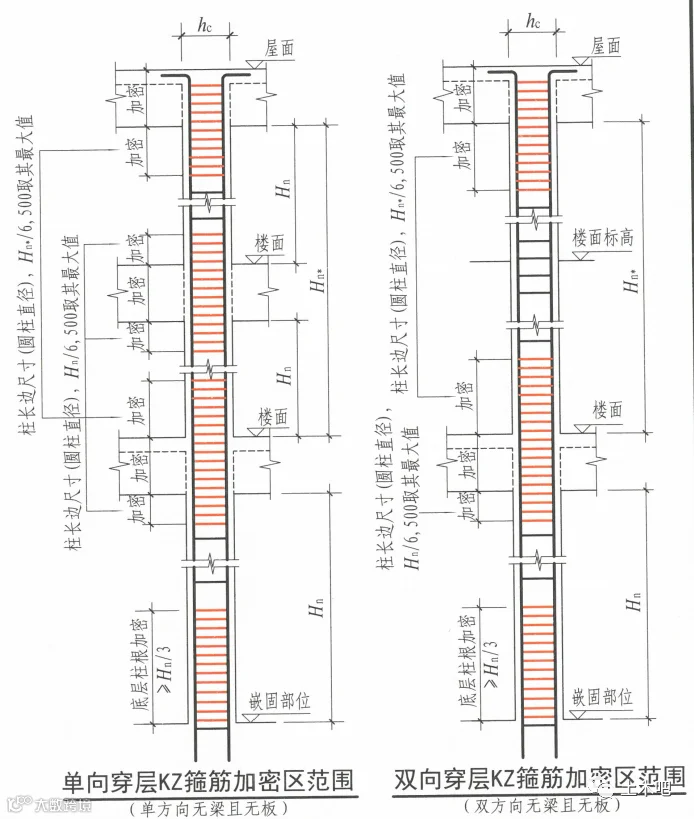

跃层柱箍筋
土木吧
16G101-1
▼
无
22G101-1
▼
新增跃层柱箍筋加密区要求
