土木吧丨钢柱全是弱轴？浙江余姚钢结构倒塌前照片曝光！

    倒塌前照片曝光！浙江省余姚市钢结构倒塌，12人被困、2人已死亡、3人危重！

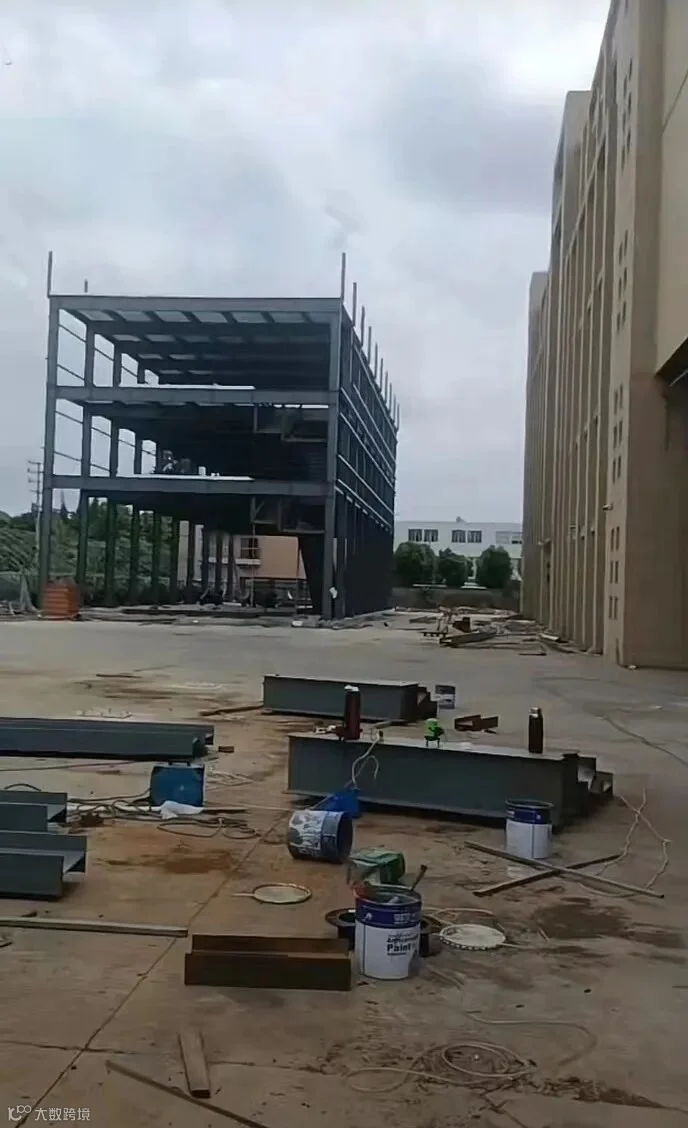

    从照片可以看出，这个建筑是单跨三层钢框架结构，沿纵向柱子全是工字钢的弱轴方向，但是沿纵向没有设置柱间支撑。弱轴方向框架梁与柱子的连接，不知采用的是什么方式连接。但从照片推测，顶层钢框架梁是直接放置在柱顶的，可以想象，顶层钢柱弱轴方向钢梁仅与钢柱强轴方向的钢梁相连，而与钢柱没有相连。

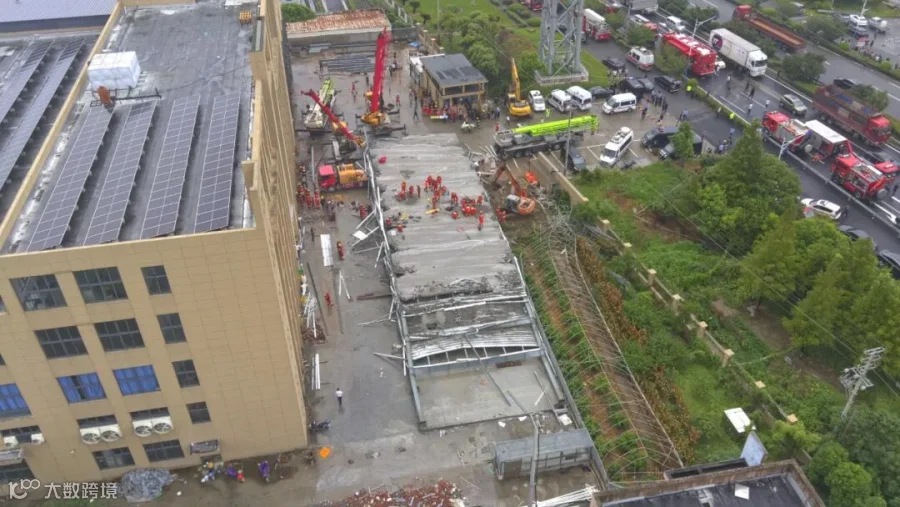

    整个建筑也是沿着纵向也就是钢柱弱轴方向倒塌，而且倒塌之后，纵向端跨顶层钢框架梁与钢柱完全脱离了，这也应证了顶层钢柱弱轴方向钢梁仅与钢柱强轴方向的钢梁相连，而与钢柱没有连接。

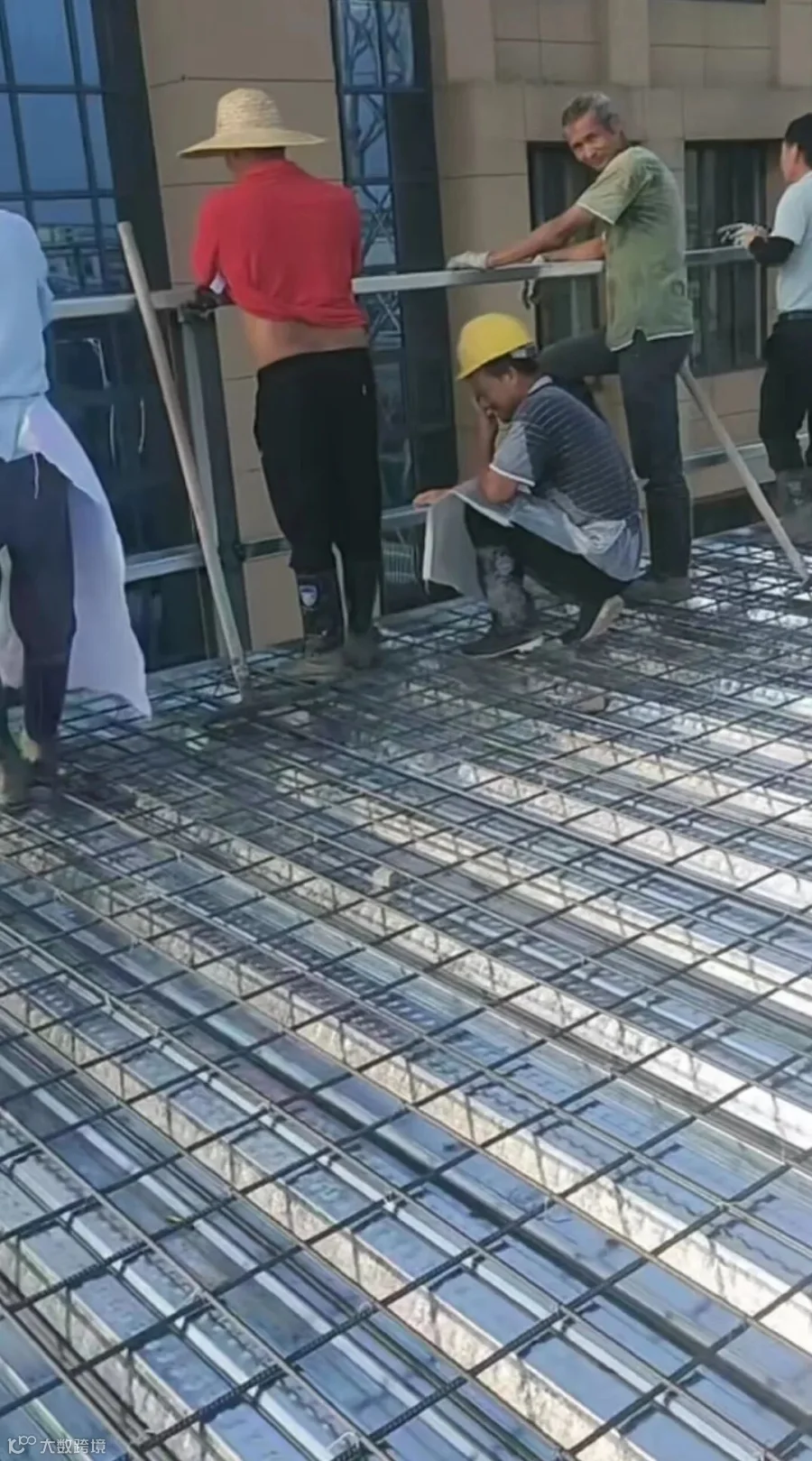

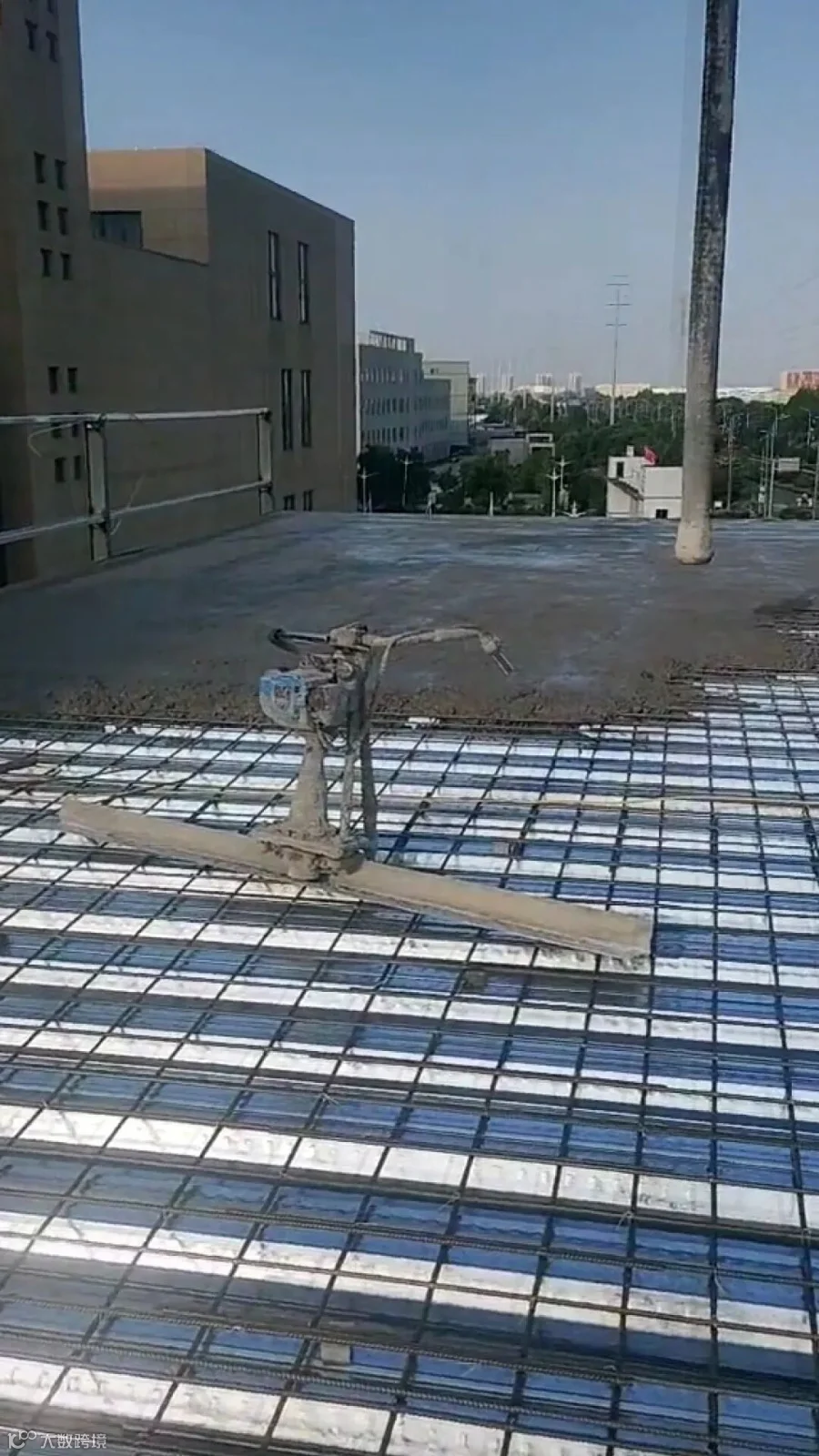

    楼板及屋面板采用的是开口型压型钢板，板肋底部似乎没有放置钢筋（是组合楼板？）。据说倒塌时，顶层混凝土已浇筑完成，正在浇筑二层楼板混凝土。
