如何判别角部重叠或细腰平面布置?对角部重叠或细腰的楼面结构应采取什么加强措施?

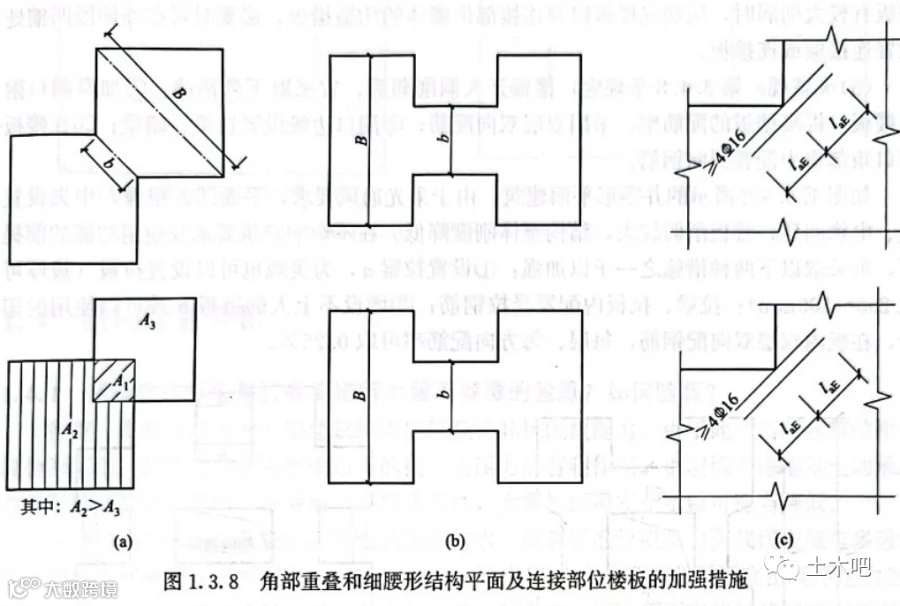

    角部重叠和细腰形的平面布置 (图1.3.8)，因重叠长度太小[图1.3.8(a)]或采用狭窄的楼板连接[图1.3.8(b)]，在重叠部位和连接楼板处，应力集中十分显著，尤其在凹角部位，因应力集中易使楼板开裂、破坏，故《高规》第3.4.3条第4款规定，建筑平面不宜采用角部重叠和细腰形平面布置。如必须采用时，则这些部位应采用增大楼板厚度、增加板内配筋、设置集中配筋的边梁、配置45度斜向钢筋等方法予以加强图1.3.8(c)]。

    分析表明，随着角部重叠面积比减小或者细腰收进宽度比增大，楼板应力集中程度增大，扭转效应增大，两侧结构的反向振动增强，大震下结构损伤程度增大。当角部重叠面积比，即A1/(A1 十A2)<25%时，可判断为“角部重叠”平面布置[图1.3.8(a)];当细腰收进宽度比，即(B-b)/B>50%时，可判断为“细腰形”平面布置[图1.3.8(b)]。
