翻边
土木吧

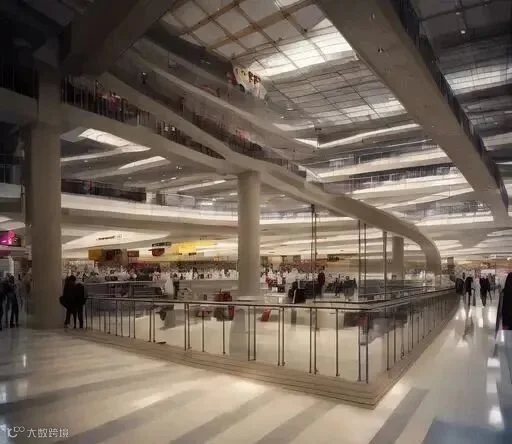

商场的共享中厅栏杆下边，建筑做了一个翻边，结构设计师好心将翻边配置了钢筋，让栏杆埋件固定在翻边上，加上建筑面层，上翻节点一般有150高，考虑埋件宽度就做了150宽，按受力计算时配筋8@200，结果悲剧了。
违反《混凝土结构设计规范 GB50010-2010（2015年版）》8.5.1条关于最小配筋率的规定。注意！此条是强条。
规范
土木吧
图审认为，除非按照《混凝土结构设计规范》GB50010-2010（2015年版）附录D素混凝土结构构件设计能满足受力要求，才可以不控制配筋率，否则应满足最小配筋率的要求。
讨论
土木吧
栏杆底部的翻边为啥结构要去画？施工麻烦，还容易违反强条。栏杆直接固定在边梁上，翻边让建筑用素混凝土，甚至砖砌都可以。所以，结构工程师是不是好心办了坏事？
