钢梁与钢筋混凝土柱连接可采用刚接或铰接方式，节点区受剪承载力按现行国家标准《混凝土结构设计规范》GB 50010有关规定计算。连接设计宜符合以下规定:

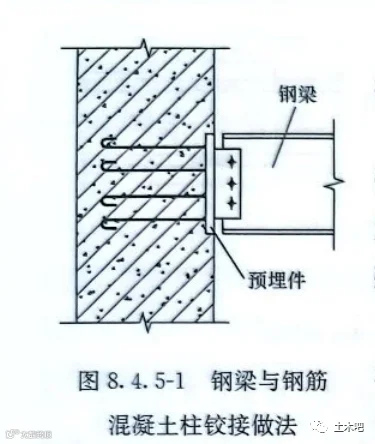

1 铰接连接可在钢筋混凝土柱中设置预埋件，型钢梁腹板与预埋件之间通过连接板采用高强度螺栓连接(图8.4.5-1)。

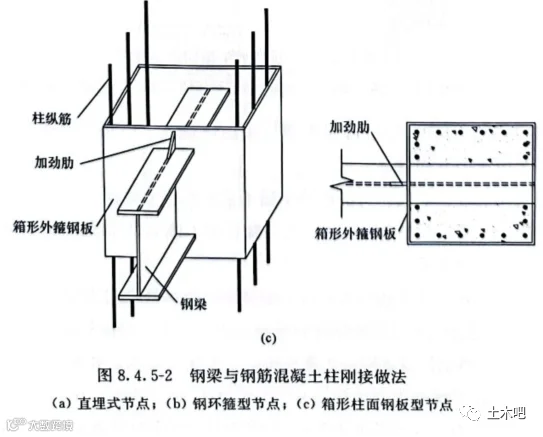

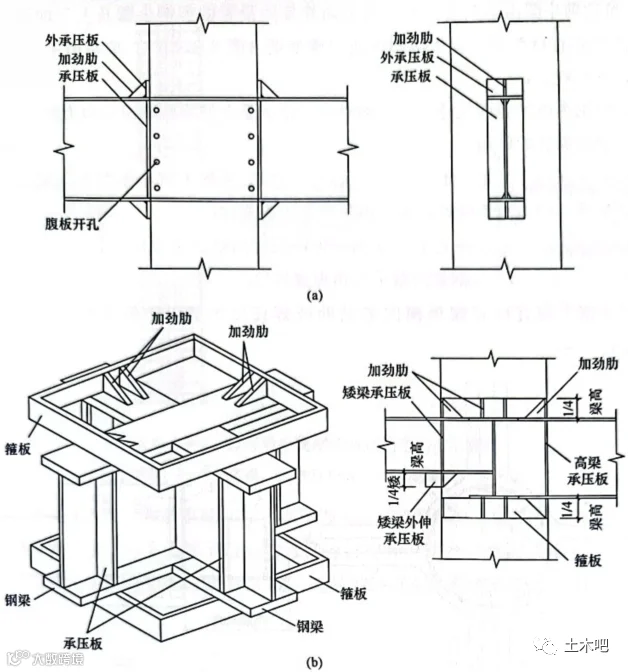

刚接时可采用直埋式节点、钢环箍型节点、箱形柱面钢板型等节点形式(图8.4.5-2);也可在钢筋混凝土柱内设置节点局部型钢段，柱段高度一般可取梁上下600mm，有特殊要求时，可根据计算和需要设置。
【说明】:钢梁与钢筋混凝土柱刚接做法图8.4.5-2 (a)适用于钢梁与中柱连接节点，钢梁穿过钢筋混凝土柱节点区；图8.4.5-2(b)适用于柱节点区两个方向均有拉通钢梁，穿过柱的梁腹板对柱箍筋影响较大，通过钢环箍予以加强;图8.4.5-2(c)适用于边柱与钢梁的连接。实际工程应用中，钢筋混凝土柱与钢梁连接节点较少，铰接节点多用于夹层连接或加固改造设计，刚性节点常应用于钢筋混凝土柱与大跨度钢梁或连接体钢结构弦杆等承受较大作用力构件的连接节点，节点构造在可靠传递作用力的基础上可根据实际情况进行优化。
