没有系杆
土木吧

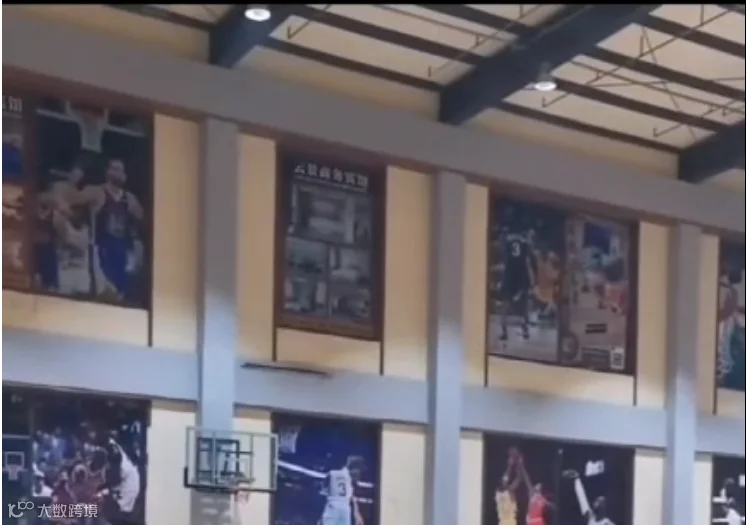

屋面钢梁没有系杆，也没有隅撑？
佳木斯市桦南县悦城体育馆发生部分坍塌，室内照片曝光，有同行评论说屋面有系杆，也没有隅撑，钢梁失稳了。
屋面为钢梁
土木吧

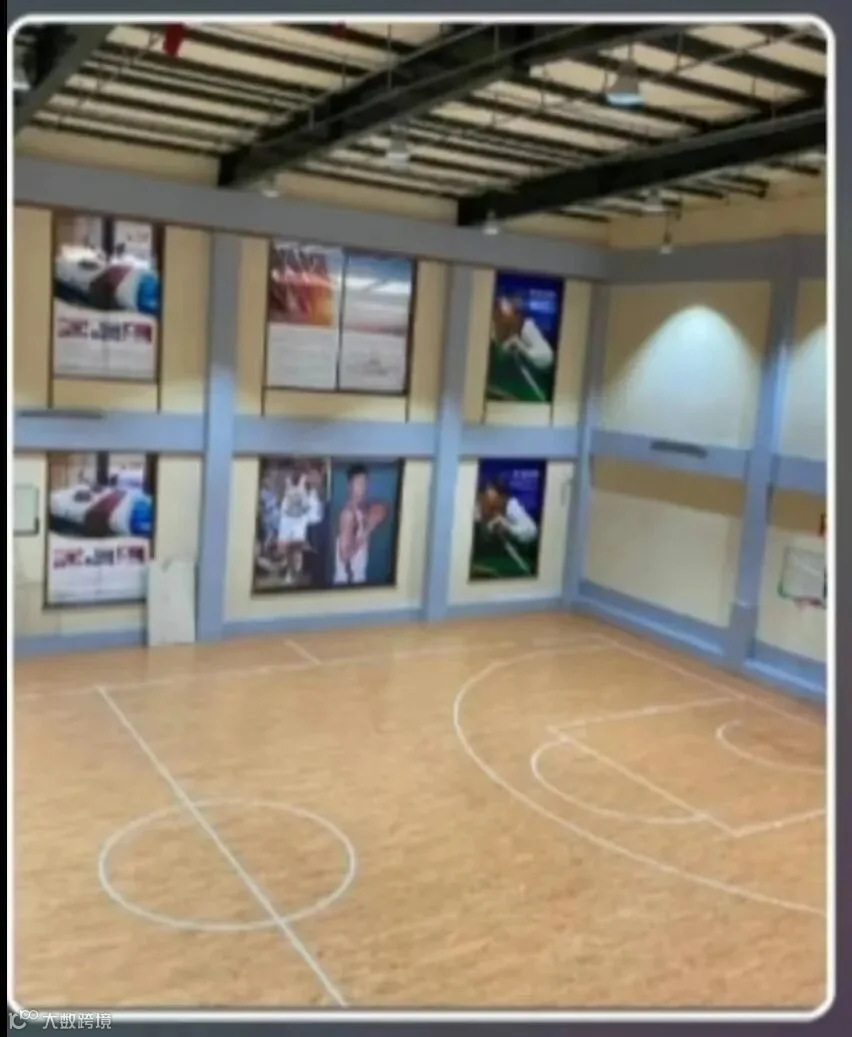

坍塌的体育馆为2层钢筋混凝土框架结构，但屋顶采用的是变截面H型钢。

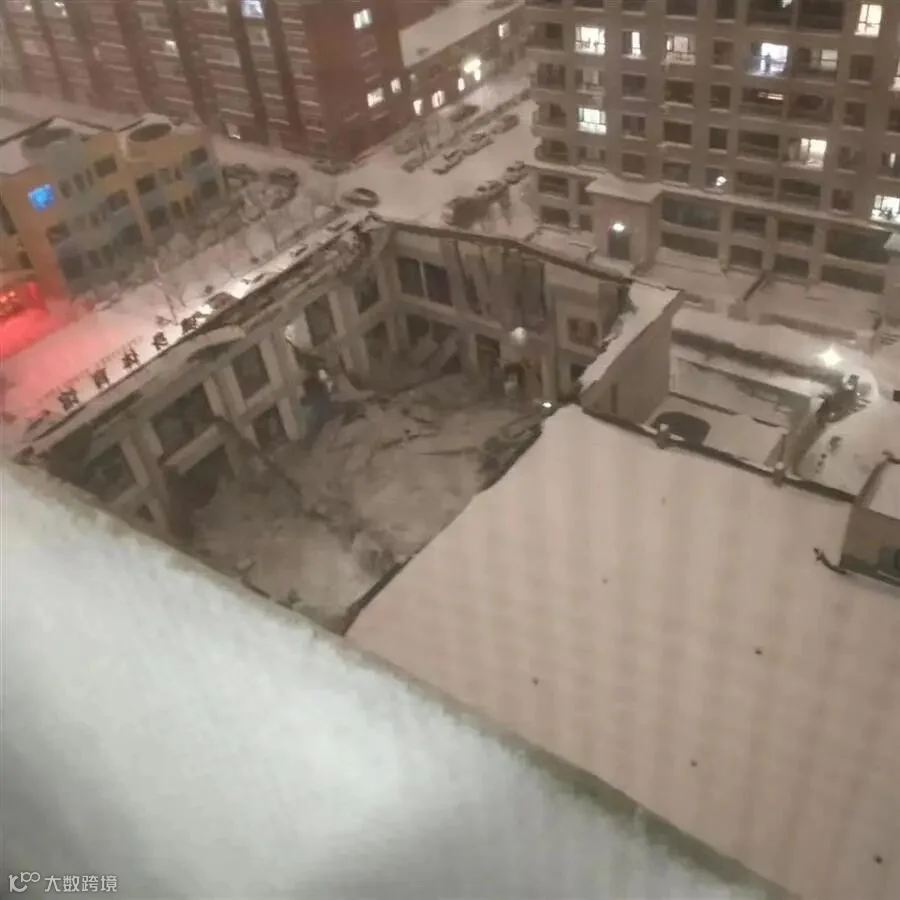

倒塌？
土木吧

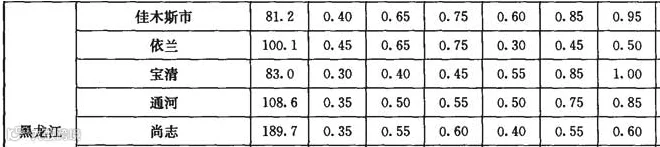

这个项目是2018年竣工，2020年竣工验收，大概率采用的荷载规范是《建筑结构荷载规范》GB50009-2012，按50年一遇的雪荷载为0.85kN/m2，按100年一遇的雪荷载为0.95kN/m2。
积雪
土木吧

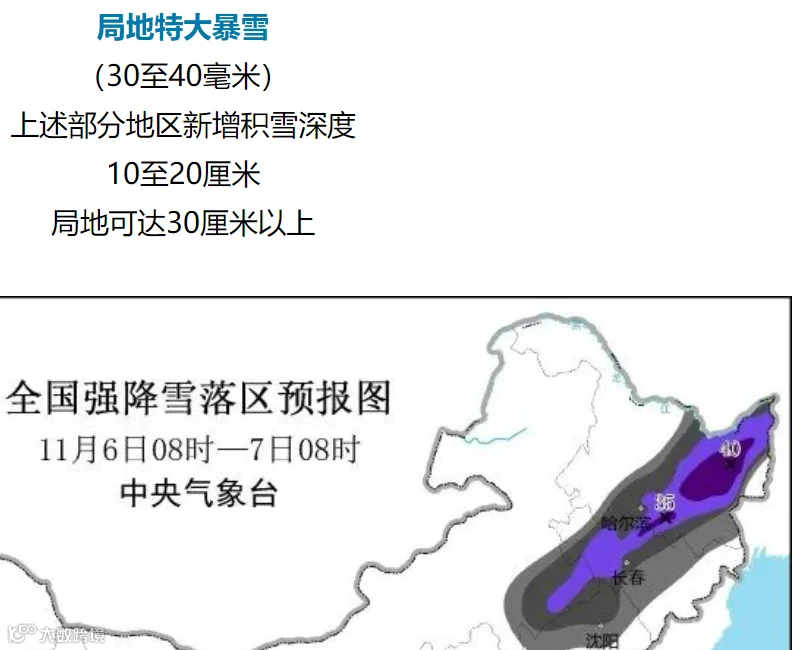

积雪容重按200kg/m3，查看气象部门公布的数据，当时的积雪应该是没有超过规范取值的，再加上规范规定的各种荷载分项系数，可以估计，积雪只是诱因，但不是主因，那为何坍塌了呢？真的是钢梁没有平面外的支撑而失稳吗？
