土木吧丨梁纵筋锚入板时，还应这么构造

 梁一端支座为框架柱，而另一端支座为梁或剪力墙时，梁纵向钢筋在支座如何锚固?梁箍筋如何设置?

    1 当楼、屋面梁的一端支座为框架柱而另一端为梁或框架梁时，施工图设计文件一般会按框架梁(KL)标注其梁的代号。

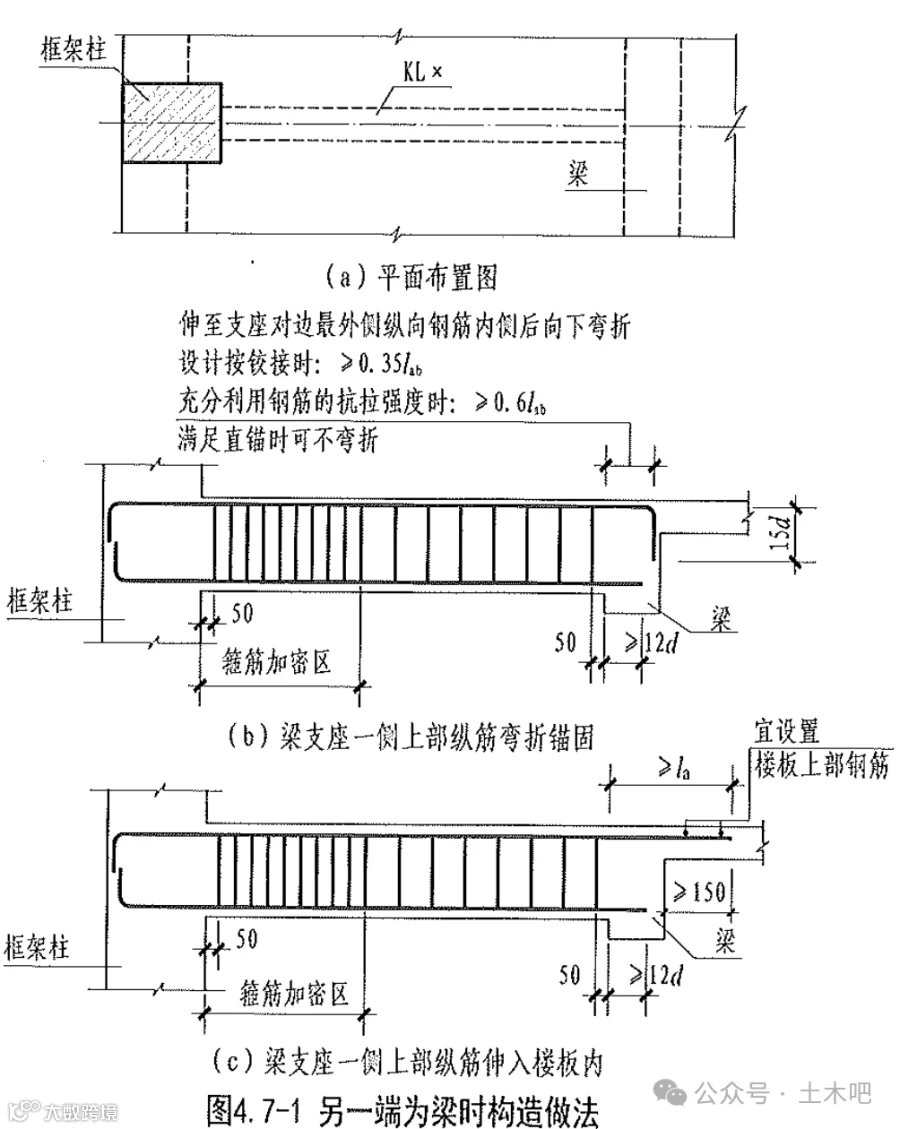

    实际工程中遇到此类情况时，可采取图4.7-1的处理措施:

    1)梁端支座为框架柱时，与框架柱连接的梁端上、下纵向钢筋可按框架梁构造要求采取直线锚固或90°弯折错固措施。

    2)梁端支座为梁或框架梁时，与梁连接的梁端上部纵向钢筋满足直线锚固长度时可不弯折;不满足直锚长度时，可采取90°弯折锚固，弯折后的竖直段投影长度为15d，弯折前的水平段投影长度应根据注明的支承条件确定。下部纵向带肋钢筋直线锚固长度为12d，见图4.7-1(b).

    施工图设计文件需注明梁端支承条件，当充分利用钢筋抗拉强度时，梁代号为Lg或平面原位标注符号“g”

    当梁支座一侧还有楼板时，梁上部纵向钢筋可采用直线锚固方式伸入楼板内，满足直线锚固长度h的要求，钢筋伸入板内的长度需不小于150mm，且位于板上层钢筋网片下方，板中锚固长度范围内钢筋上部宜设置垂直方向的楼板上部钢筋，见图4.7-1(c)

    3)与框架桂相连的一端箍筋应按该工程的抗震等级设置箍筋加密区范围，加密要求同框架梁，与梁相连的一端可不设置箍筋加密区。

    箍筋加密区，抗震等级为一级:≥2.0h且≥500mm;抗震等级为二~四级:≥1.5h且≥500mm。
