土木吧丨不同的梁板布置，会导致荷载不同？

    不同的梁板布置，楼板等效均布活荷载不同，导致主荷载的很大变化很大，不合理！

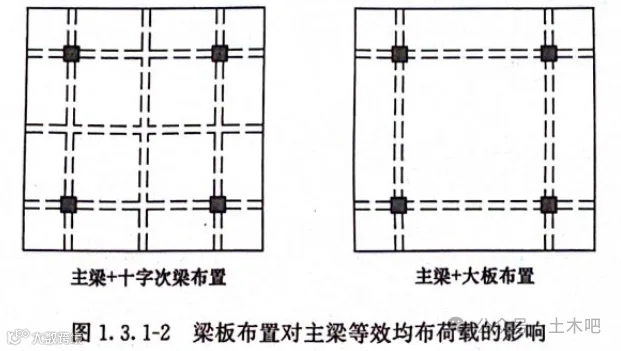

    某工程柱网尺寸6mX6m，地下室顶板考虑消防车荷载，顶板上无覆土，比较采用主梁十十字次梁布置与采用主梁十大板布置时主梁的等效均布荷载(图 1.3.1-2)

    (1)采用主梁十十字次梁布置时，双向板的跨度为3mX3m，楼板的消防车等效均在活荷载为35kN/m’，主梁荷载按楼板等效均布活荷载的0.8倍计算，即35x0.8=28kN/m’;

    (2)采用主梁十大板布置时，双向板板跨为6mX6m，楼板的消防车等效均布活荷载为20kN/m’，主梁荷载按楼板等效均布活荷载的0.8倍计算，即20x0.8=16kN/m’。

    2)比较可以发现:

    (1)采用框架主梁十大板布置时，主梁承担的等效均布活荷载仅为主梁十十字次梁布置时的 57%。

    (2)对主梁而言，次梁布置的不同并没有改变主梁的受力关系，在上述两种梁板布置方案中，主梁的从属面积是相同的，其对应的等效均布活荷载电应相同。

    (3)不同的梁板布置，楼板等效均布活荷载不同，导致主荷载的很大变化，不合理。

    3)消防车荷载作用下，关于主、次梁等效均布活荷载的取值建议如下。

    (1)主、次梁的等效均布活荷载，应根据梁的从属面积确定(用于梁等效均布活荷载计算时、正方形楼板的面积可取2倍梁的受荷面积，计算楼板的等效均布活荷载)。

    (2)采用主梁十大板结构布置时，沿柱网布置的主梁，其等效均布活荷载可按《荷载规范》的规定计算。

    (3)采用主、次梁十楼板的结构布置时，沿柱网布置的主梁，可按网跨度确定楼板的等效均布活荷载，主梁的等效均布活荷载按楼板等效均布活荷载的0.8倍计算，即：

    ①当方形柱网尺寸不小于6mx6m时，用于主梁计算的，楼板消防车等效活荷载为20kN/m’，主梁的等效均布活荷裁为20x0.8=16kN/m’。

    ②对其他平面形状的柱网、当柱网面积不小于36 m’，可按上述(1)的原则计算，也可用①的方法进行简化计算，如柱网尺寸5mx8m时，等效正方形的跨度为6.3mx6.3m、楼板的等效均布活荷载可按表1.2.4-2确定为20kN/m’，主梁的等效均布活荷载为20x0.8=16kN/m’。

    ③ 当方形柱网尺寸小于6mx6m时，用于主梁计算的，楼板消防车等效活荷载可根据楼板的等效跨度(将柱网尺寸确定为等效正方形的跨度)确定，如网为5mx5m时，等效正方形楼板的跨度为5mx5m，相应的等效均布活荷载可按表1.2.4-2确定为25kN/m’，主梁的等效均布活荷载为 25x0.8=20kN/m’。

    ④对其他平面形状的柱网，当柱网面积不大于36m’，可按上述(1)的原则计算，也可用③的方法进行简化计算，如柱网尺寸4mx8m时，等效正方形楼板的跨度为5.66mX5.66m，楼板的等效均布活荷载可按表1.2.4-2确定为 21.75kN/m’，主梁的等效均布活荷载为 21.75x0.8=17.4kN/m’。

    (4)次梁的等效均布活荷载也可按上述(1)的原则确定，但次梁的情况相对主梁较为复杂，当次梁的从属面积较小时，也可直接按规范方法计算(荷载偏大，偏于安全)。
