虽然《建筑工程抗浮技术标准JGJ476-2019》（下简称“标准”）已经提出抗浮锚杆整体破坏验算，图集《建筑结构抗浮锚杆22G815》（下简称“图集”）也对该条文进行了补充说明，并“修正”了“标准”中的相关公式。但在实际工程中，很多结构设计人员对整体破坏概念的理解及实际操作仍有不少问题。
其中“青岛市建筑工程施工图设计审查技术问答清单（2024年版）”（下简称“文件”）3.28条提到“现行国家标准《建筑工程抗浮技术标准》JGJ 476式（7.5.5-3）有误，正确的表达应为：Nka=WW+Rmc/2，其中Nka为抗浮锚杆抗拔承载力特征值。工程应用时，可按国标图集《建筑结构抗浮锚杆》（22G815）第6.7条的规定进行群锚呈整体性破坏时的抗浮稳定性验算。”
对于“文件”中提到的“Nka”我们应该如何理解?可否简单理解为特征值，并与锚杆非整体破坏的单根锚杆抗拔承载力特征值Rta二者取小值进行抗浮设计呢？
“标准”7.5.5条是对《抗浮锚杆技术规程YB∕T 4659-2018 》（下简称“规程”）5.3.1条（见图1）按单根锚杆取平均值的形式。结合“标准”及“规程”，“图集”6.7条（见图2）给出了最为明确的验算公式，“图集”式6.7-1进行变换可得：

 （1）

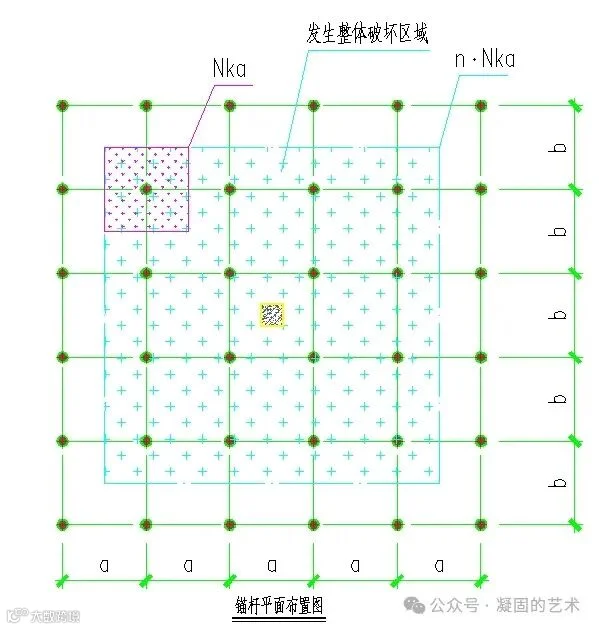

上式中记Nka=Ww+Rmc/2，式（1）中“n”为发生整体破坏区域内锚杆数量，见图3。显然式（1）右侧为荷载组合（Kw·Nwk-Gk）作用下，该区域内锚杆受荷平均值。该破坏模式为整体破坏所以需要考虑稳定系数Kw。

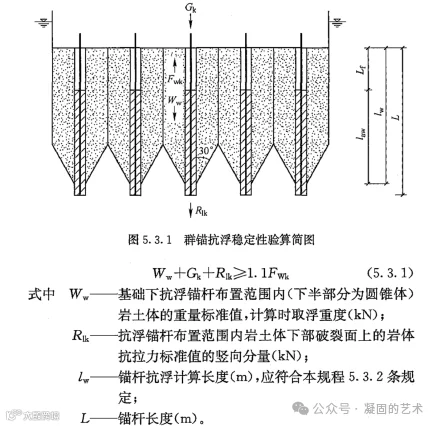

图1 “规程”5.3.1

图2 “图集”6.7条

图3

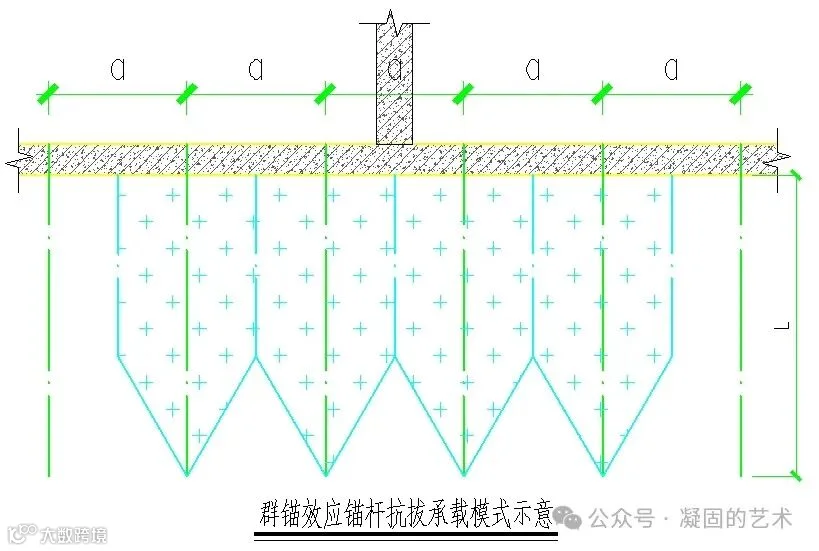

图4

而单根锚杆抗拔承载力特征值Rta(非整体破坏)是在标准组合1.0Nwk-1.0Gk作用下的验算。

显然Nka与Rta为不同组合下的不同破坏模式的验算，如将二者取小值作为锚杆抗拔特征值进行抗浮设计，是“非整体破坏”与“整体破坏”两种破坏模式概念上的混淆。

锚杆的抗拔承载力特征值只有一个，即“图集”式（6.1）。二者概念不同，应分别进行验算。
