土木吧丨正确的吊环详图来了！

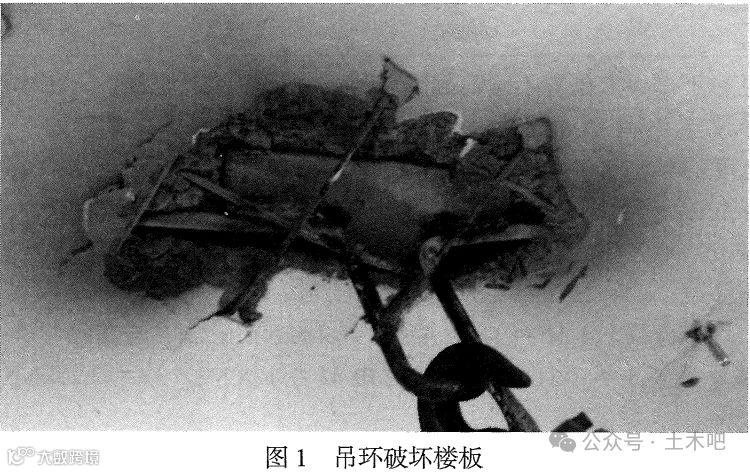

吊环不满足规范要求，吊环破坏楼板：

    《混凝土结构设计规范》第 9.7.6 条：吊环应采用 HPB300 钢筋或 Q235B 圆钢，并应符合下列规定：

    1. 吊环锚入混凝土中的深度不应小于 30d 并应焊接或绑扎在钢筋骨架上， d为吊环钢筋或圆钢的直径。

    2. 应验算在荷载标准值作用下的吊环应力，验算时每个吊环可按两个截面计算。对 HPB300 钢筋，吊环应力不应大于 65N/mm2; 对 Q235B 圆钢，吊环应力不应大千 50N/mm2。

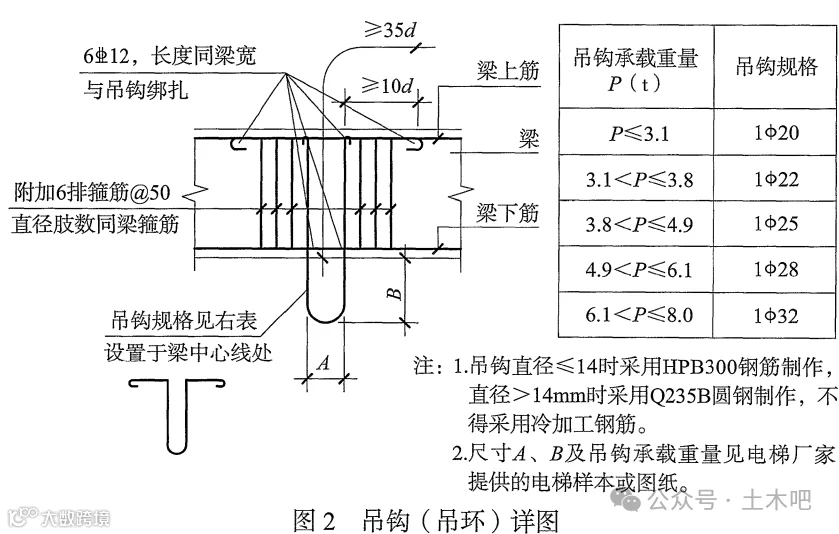

    应按照规范要求绘制正确的吊钩（吊环）详图，如图 2 所示。吊钩（吊环）的描固长度应满足规范要求。
