土木吧丨单侧挡土，怎么算？

    多层框架结构单侧挡土：

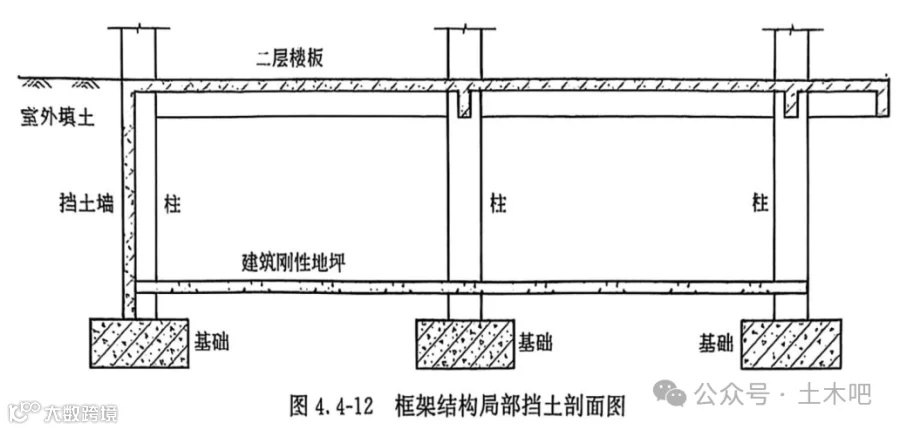

    某小区商业建筑，结构层数为 3 层，采用框架结构体系，沿挡土墙方向柱距 7.8m,一层层高 4.5m。基础形式为柱下独立基础或桩基，基础或承台顶标高为-0.800m。因场地高差，一侧挡土，挡土侧设置钢筋混凝土挡土墙（图 4.4-12）。

    当由多层框架结构的外墙兼作挡土墙时，需验算挡土墙土压力对框架柱和框架梁配筋的影响，并验算基础的抗滑移承载力。

    普通地下室挡土墙设计时，挡土墙承受的土压力为三角形分布，其计算模型按上端较接、下端刚接设计，挡土墙下部弯矩由地下室底板平衡。对于多层商业建筑，因场地高差需要利用框架结构局部挡土时，一层通常采用建筑刚性地坪，或采用板厚较薄的结构板,难以平衡挡土墙下部弯矩，其计算模型应根据实际情况判断。

    1. 一层标高处设墙下基础梁

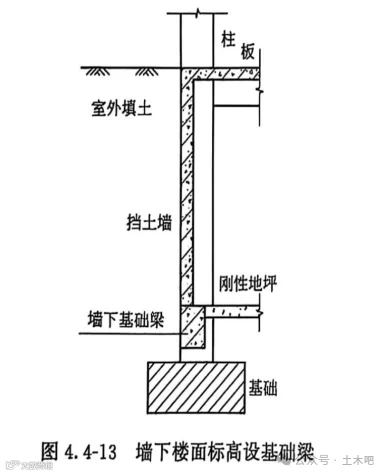

    不考虑建筑刚性地坪的有利作用，在一层地面标高处设墙下基础梁时，基础梁承担挡土墙的竖向荷载，但由于基础梁宽度较小，其水平荷载承载能力较弱（图 4.4-13）。当不考虑基础梁平面外刚度时，结构模型计算的边界条件应按上端简支、下部自由端进行设计，土压力主要由框架柱承担，并应验算框架结构整体的抗滑移承载力，结构受力复杂,宜避免此类传力途径。

    2. 基础标高处设基础梁

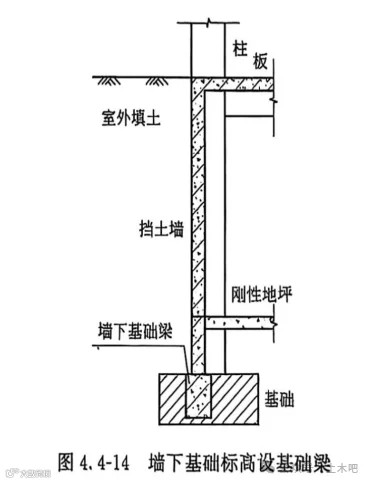

    在基础标高处设置基础梁（图 4.4-14）, 受力模式与上文接近，但挡土墙的计算高度更大，结构更加不利，建议不要采用此方案。其计算边界条件应按上端简支、下部自由端设计，土压力主要由框架柱承担。

    3. 基础标高处设水平基础梁

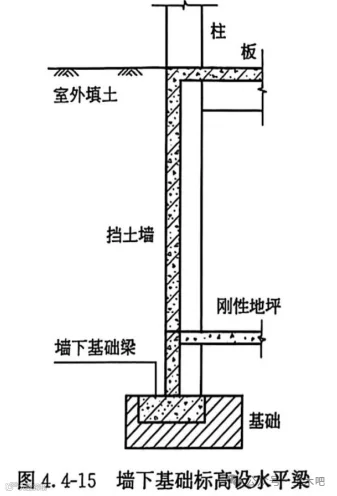

    在基础标高处或室内地面处设水平基础梁（图 4.4-15）。水平设置的基础梁与挡土墙共同受力，类似于深受弯构件，竖向承载力能够满足要求。挡土墙承担的土压力，传递给水平基础梁，形成挡土墙的下端简支支座。因水平基础梁抗扭刚度较小，抗扭承载能力较弱，其边界条件应按上端简支、下端简支设计。

    当基础标高处设水平基础梁时，挡土墙的土压力将由主体结构承担。主体结构模型计算时，应输入土压力进行计算，并满足抗滑移的要求。

    3. 基础标高处设水平基础梁

    在基础标高处或室内地面处设水平基础梁（图 4.4-15）。水平设置的基础梁与挡土墙共同受力，类似于深受弯构件，竖向承载力能够满足要求。挡土墙承担的土压力，传递给水平基础梁，形成挡土墙的下端简支支座。因水平基础梁抗扭刚度较小，抗扭承载能力较弱，其边界条件应按上端简支、下端简支设计。

    当基础标高处设水平基础梁时，挡土墙的土压力将由主体结构承担。主体结构模型计算时，应输入土压力进行计算，并满足抗滑移的要求。

    4. 挡土墙下设条形基础

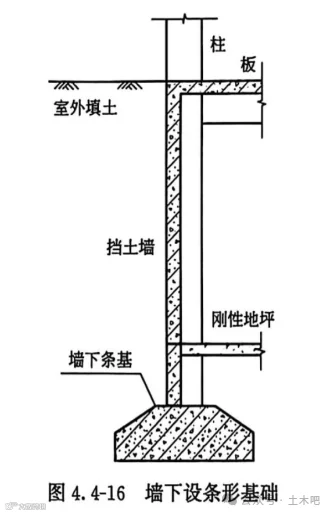

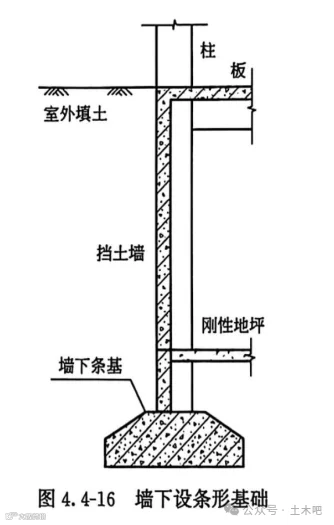

    当地基持力层埋深较浅时，可在挡土墙下设置条形基础（图 4.4-16）。挡土墙的竖向、水平荷载均由墙下条基承担，并可承担挡土墙下端弯矩。此时计算模型的边界条件，可按上端简支、下端固结设计，同时应验算墙下条基的抗滑移承载力。

    5. 一层标高处设置结构板

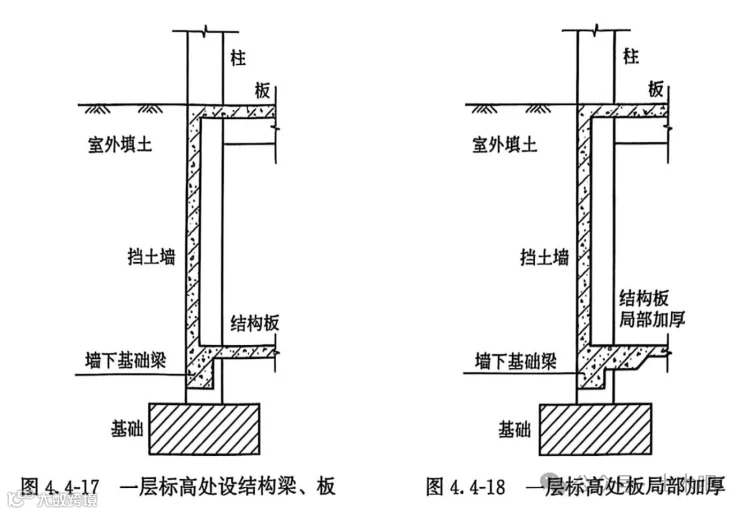

    当一层地面标高处设有结构梁、板时（图 4.4-17）, 挡土墙竖向荷载由基础梁承担.挡土墙土压力由一层结构板承担。此时计算模型的边界条件，可按上端简支、下端简支设计，同时应验算挡土墙土压力对框架柱的影响。

    当一层地面标高处设有结构梁、板，且对一层结构板局部加厚时（图 4.4-18）, 挡土墙竖向荷载由基础梁承担，挡土墙土压力由一层结构板承担，并能承担挡土墙下端的支座弯矩。此时计算模型的边界条件，可按上端简支、下端固结设计，需要验算挡土墙土压力对框架柱的影响。
