钢结构节点从图纸到现场
– 檩间支撑
胡雪雯
作者简介
就职于巴特勒（天津）有限公司。以打造免维护钢结构厂房的理念，从方案设计到项目落地，提供全方位的技术服务。
微信号：Butlerariel66。欢迎添加微信交流
随着房地产降温的同时工业大力发展，国内轻钢结构的需求日渐显现。不同于现浇混凝土结构，钢结构依靠大量节点实现构件的连接传力，而这些节点从理论的图线到现场施工，能否实现设计的传力效果，在实践的过程中又会遇到哪些问题，是值得每个设计师思考的。以门刚结构的屋面檩间支撑为例。屋面檩条作为薄壁型钢，其强轴用于承担屋面竖向荷载，其平面外刚度较弱，而檩间支撑则起到了保证檩条平面外稳定性的关键作用。同时，门式钢架作为二维受力结构，依靠平面外支撑体系形成空间稳定结构，而屋面檩条对门刚梁也起到了平面外支撑的作用。因此檩间支撑的有效性不光是保证单个檩条的有效，更是对整个门刚结构的安全都至关重要的。

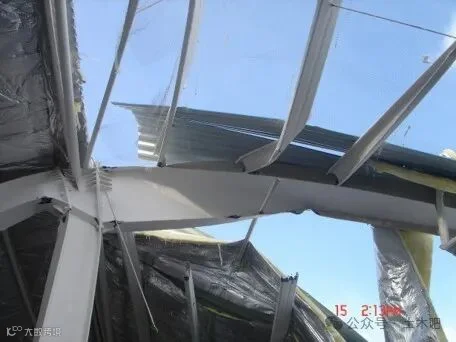

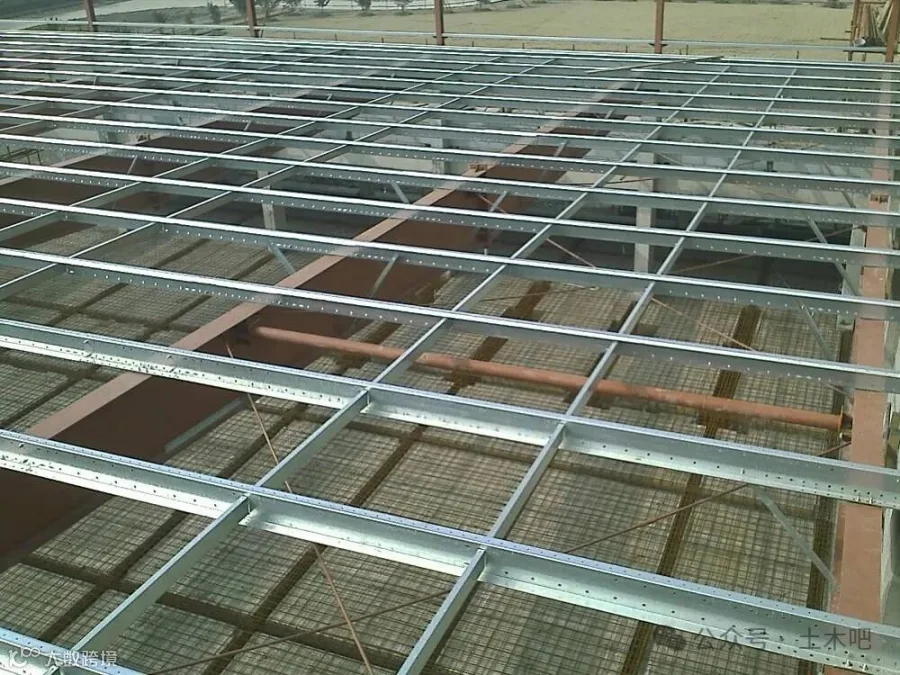

屋面檩间支撑的常见做法同墙筋的平面外支撑，使用拉条作为柔性支撑并在檐口及屋脊处设置斜拉条，形成稳定体系。

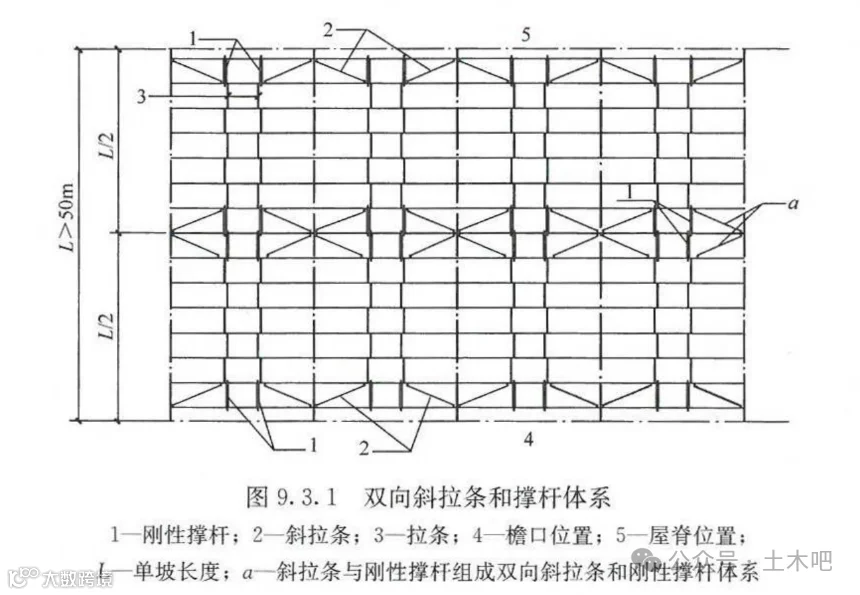

（门刚规范图例）
从受力分析来看，此番设计有效的解决了檩条的平面外支撑，且用料轻巧，经济合理，故而也成为了行业内普遍采用的解决方案。细看安装节点图，

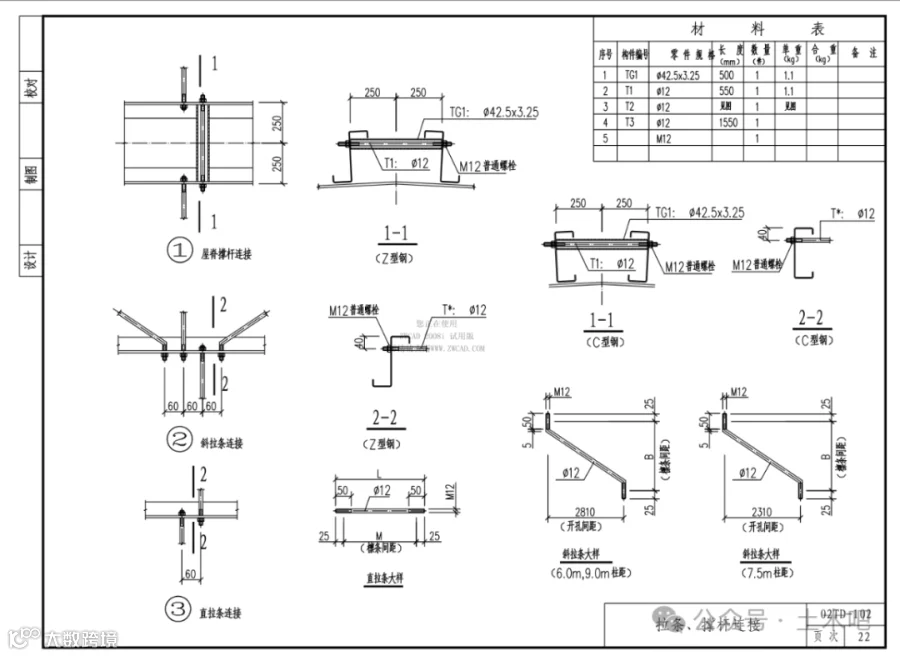

（门式刚架图集参考图例）
拉条是分段通过螺栓与檩条腹板连接，那么在实际施工中就面临了几个问题。

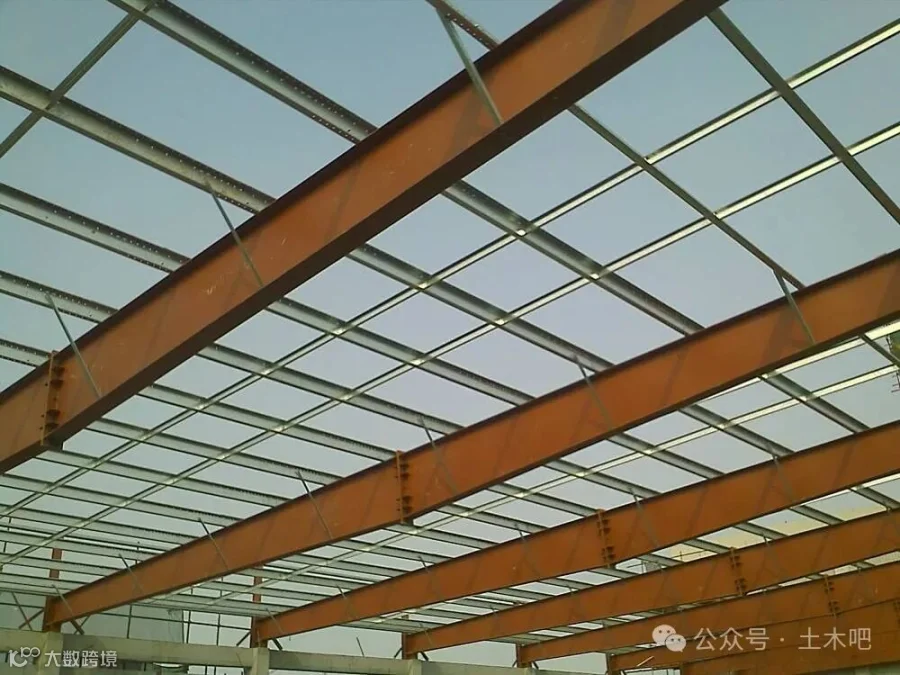

首先，直拉条之间需让开螺栓的安装空间，从图集上也可看出，直拉条并不能按理想设计的保持在一条线上，传力路径并不直接；其次，拉条需在安装时保证张紧才能发挥功效，而其张紧程度完全取决于工人的安装。屋面檩条及其支撑的安装属于高空作业，且为了尽量保证拉条的传力路径，螺栓的安装空间势必非常紧凑，现场工人将拉条张紧的难度是非常高的。
同时，图集中单层拉条的设置仅考虑到檩条上翼缘受压的情况，但对于轻钢屋面，风升力是不可小视的荷载。一旦风升力大于屋面恒活，檩条则会出现下翼缘受压，若檩条下翼缘区域缺少平面外支撑，则檩条极易失稳最终失效。若是采用上下翼缘双层拉条的方式，其安装难度又再次加大，验收检查的难度也非常大，出现漏洞的可能性也就更大了。
经过大量实验和项目实践，巴特勒公司开发的C型拉压杆檩间支撑非常有效的解决了上述问题。

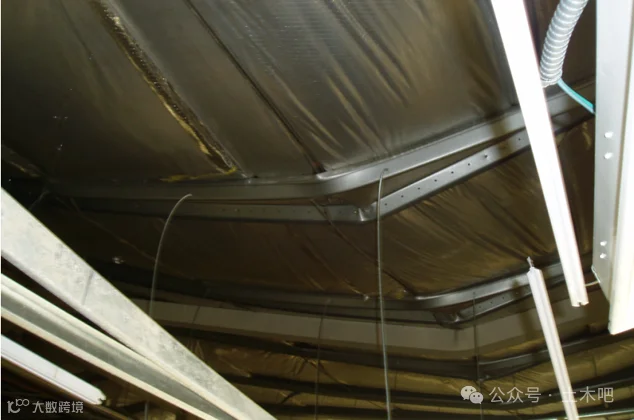

C型钢既可受拉也可受压，还能同时约束檩条的上下翼缘。配合巴特勒的全系统预打孔技术，C型檩间支撑端头可直接插入檩条腹板上预先打好的对应孔位中，与下一个C型钢重叠，并用插销固定。既保证了直线的传力路径，又大大减小了施工和检查难度。
