    简支梁与主梁加劲板采用双面连接好还是单面连接好?

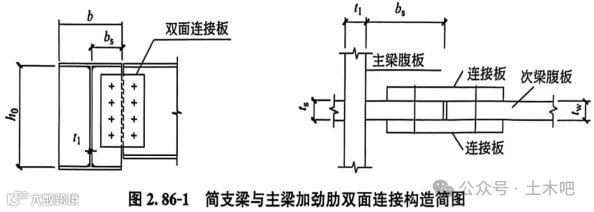

简支梁与主梁加劲板双面连接的构造简图见图 2. 86-1。

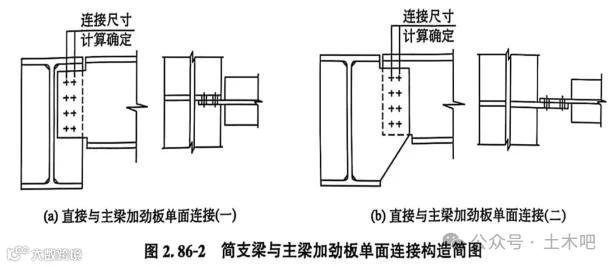

简支梁与主梁加劲板单面连接的构造简图见图 2. 86-2。

    两种连接方式使用的螺栓数目基本相同，轴线与次梁腹板一致，其他区别如下：

    (1) 居中性：双面连接时，次梁腹板竖向中心线与主梁加劲肋竖向中心线一致，不会出现错误；单面连接时，由于加劲肋偏置，容易导致安装过程中次梁偏出两个加劲板厚度尺寸上误差。

    (2) 加工工艺：双面连接时，加工简单，一目了然；单面连接时，次梁的端部都需要切口，增加了加工的难度，图 2.86-2 (a) 所示，需要在加劲肋范围内设置两排螺栓，受翼缘宽度的限制，不一定能实现；图 2. 86-2 (b) 的情况可以实现两排螺栓，但加劲板要切成异形板，进一步增加了加工工艺。

    （3）出现安装偏差后的返工：采用双面连接的情况下，只要将连接板拆下拿到工厂重新扩孔即可，如果采用单面连接，只能进行现场扩孔。

    结论：一般情况下宜采用双面连接。
