土木吧丨焊接引弧板的要求！

引弧板、引出板和背面衬板有何要求?

    对母材等强焊透的对接焊缝，为了避免因引弧时焊接热量不足而引起焊接裂纹，或息弧时产生焊缝缩孔和裂纹，同时消除焊接时可能产生的未熔透焊口和弧坑的影响，施焊时应在焊缝两端设置引弧板、引出板 (位于引弧端的称为引弧板，位于息弧端的称为引出板)，使焊缝在提供的延长段上引弧和息弧。

    由于坡口焊缝要留有一条窄缝，所以要在焊缝背面设置背面衬板 (简称衬垫板)。为了确保完全焊透，其材料应尽可能与母材相同。

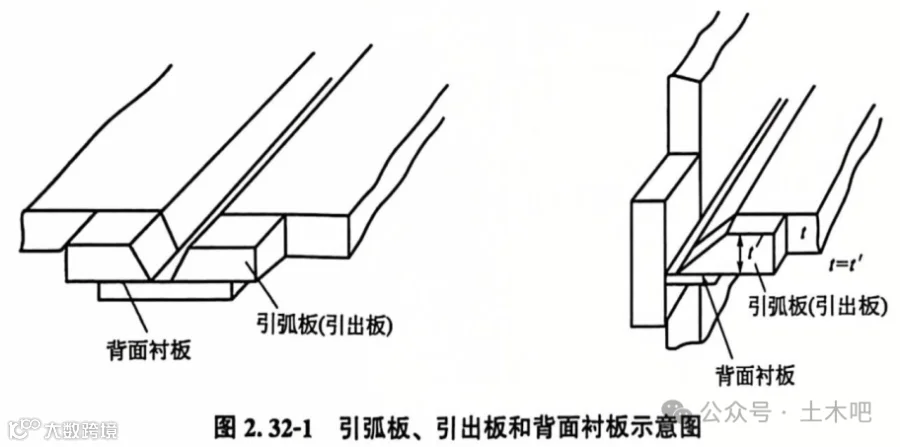

    图2. 32-1为引弧板、引出板和背面衬板示意图。

    引弧板、引出板和背面衬板应满足下列要求：

    (1) 引弧板、引出板和背面衬板的材料可采用不大于母材标准强度的钢材。

    (2) 完成焊缝后要采用火焰切割、碳弧气刨等方法将引弧板、引出板和背面衬板切除，并用砂轮将表面磨平，严禁锤击去除。

    (3) 使用衬垫板的有坡口焊缝，必须使焊缝金属与衬垫板充分熔合。

    (4) 衬垫板在整个焊缝长度内应连续，长度不足需拼接时，应完全焊透。

    (5) 一般情况下无须去除承受静荷载作用的焊缝衬垫板，为了美观，与引弧板或引出板相邻部分的衬垫板可以随引弧板或引出板一起切除。
