土木吧丨危险！外墙侧向约束不足

    1. 地下室外墙顶部约束不足

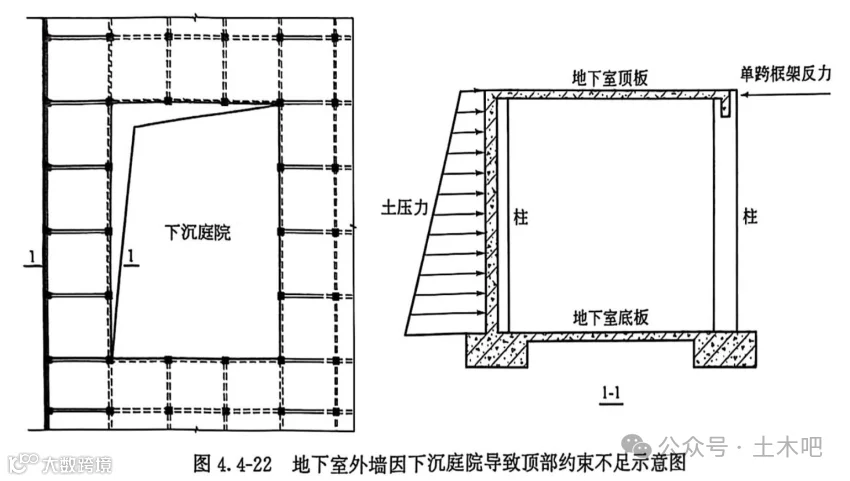

    当地下室顶板因建筑功能需要，在负一层设置下沉庭院或局部开大洞口，且洞口邻近地下室外墙时, 结构平面示意图如图 4.4-22 所示。地下室外墙计算时，因洞口与外墙之间的单跨框架侧向刚度不足，不能简单地将地下室顶板设定为地下室外墙上部的不动铰支座。

    对此种结构，可偏安全地将地下室外墙按悬臂墙设计，或按照扶壁式挡土墙设计。也可将地下室顶板、边梁按水平布置的深梁进行设计，以下沉庭院沿地下室外墙方向为计算跨度，验算深梁受力，并满足深梁构造要求。

    2. 地下室外墙中部约束不足

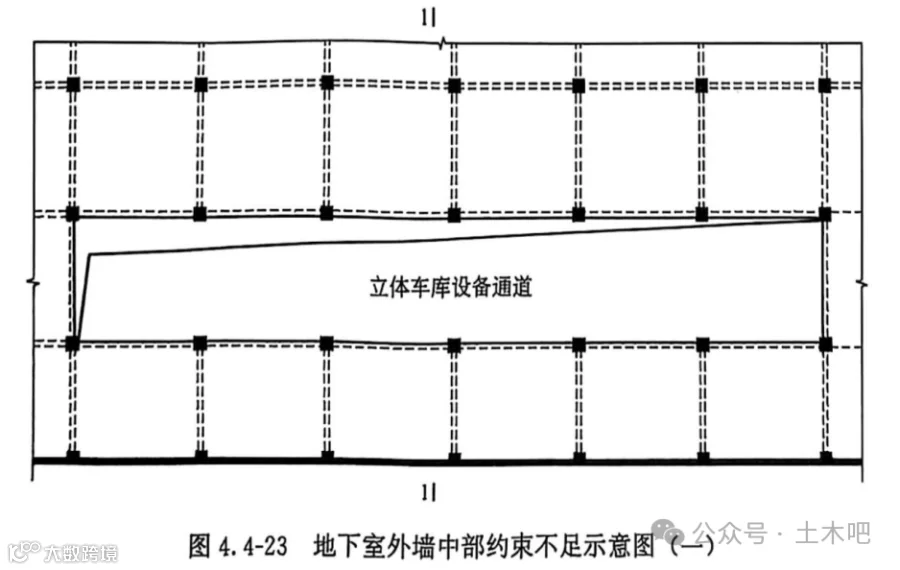

    当在地下室设置多层机械车库时，立体车库的机械通道通常要求开设大尺寸贯通通道，如图 4. 4-23 所示。该贯通通道改变了地下室外墙的约束条件，洞口部位的地下室楼板不能作为地下室外墙水平力的可靠支座。

    对此种结构，负一层楼板有一定的约束作用，但不充分，可将其作为安全裕量，采用以下四种传力途径进行设计。

    (1) 地下室挡土墙按两层通高，增大外墙墙厚；其缺点是经济性差。

    (2) 沿外墙设扶壁柱，其计算跨度取两层层高之和，按两端简支设计；扶壁柱可视图筑条件向外或向内凸出。

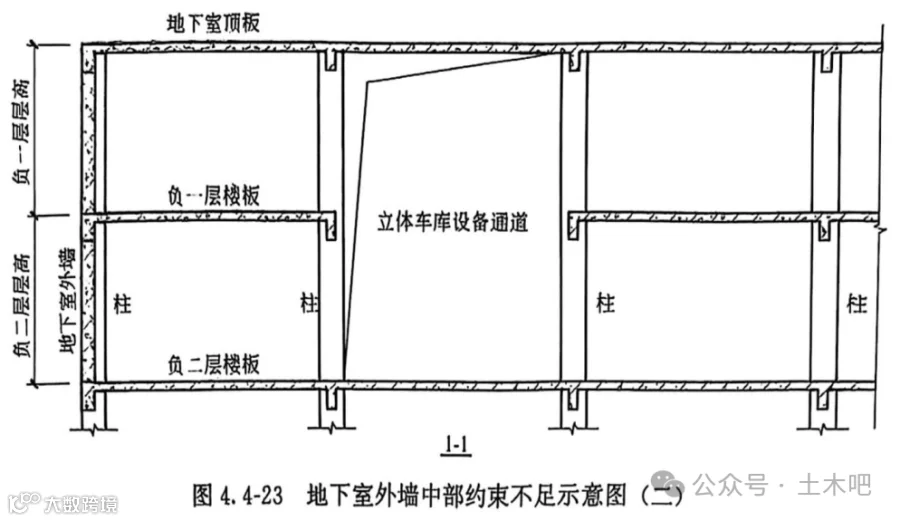

    (3) 条件允许时，也可将图 4.4-23 剖面图 1-1 中立体车库设备通道左侧的框架柱，技上、下端简支梁设计，该柱承担负一层楼板传递过来的土压力。

    (4) 将负一层地下室边跨楼板、边梁按水平布置的深梁进行设计，以立体车库设备酒道沿地下室外墙方向为计算跨度，验算深梁受力，并满足深梁构造要求。
