    内跨跨度短或内跨截面小的大跨度悬挑梁挠度问题：

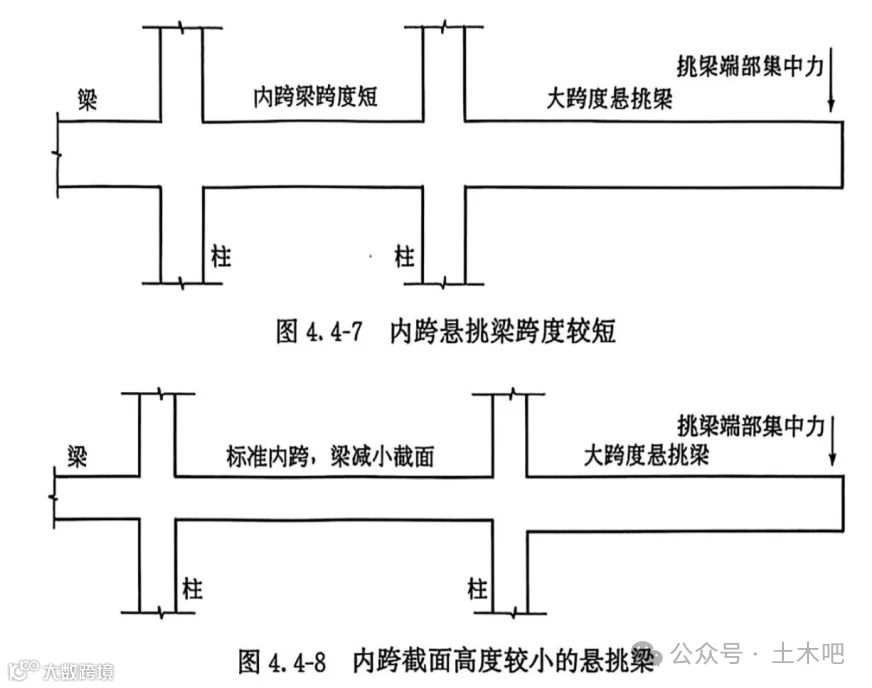

    商业综合体走廊外挑扶梯梁，其跨度大致为 7m。由于柱网不规则，当内跨较小时,形成短内跨悬挑梁（图 4.4-7）。内跨跨度虽然是标准柱网，但设计时层高受限，或设计人员觉得内跨荷载较小梁截面可以减小，故形成内跨截面高度较小的悬挑梁（图 4.4-8）。

    内跨较短或截面高度较小时，对悬挑梁受力将产生以下影响。

    （1）大跨度悬挑梁支座负弯矩较大，这两种悬挑梁内跨弯矩Mbl较小，不能平衡悬挑梁负弯矩（图 4.4-9）。

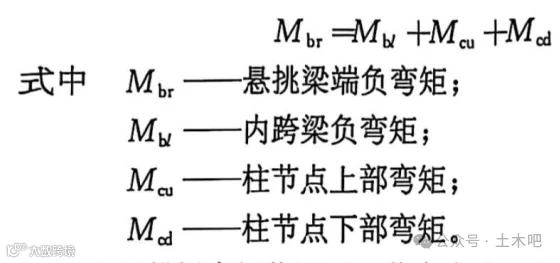

    节点上、下柱端将承担与悬挑梁方向相反的弯矩，节点弯矩应满足式 (4.4-3)。

    在悬挑梁弯矩作用下，节点会发生扭转，扭转角会增大悬挑梁远端的挠度，导致楼盖舒适度难以满足规范要求。

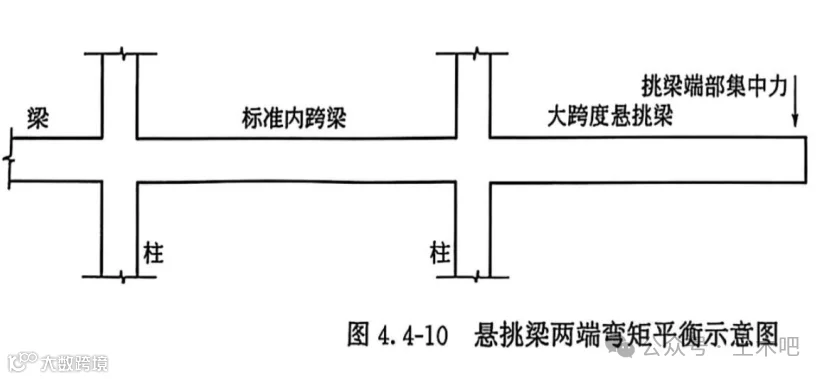

    (2) 当内跨具备较强的刚度，其弯矩与悬挑梁端部负弯矩相差不大时，节点两侧梁端弯矩基本平衡，需要由柱节点分担的上、下部不平衡弯矩较小，节点扭转角很小 (图 4.4-10)。这种情况对悬挑梁端部的位移较为有利。
