    在钢结构节点连接中，有焊接连接、普通螺栓连接、承压型高强度螺栓连接和摩擦型高强度螺栓连接。那么，什么是节点连接中焊接与栓接的兼容性和排斥性？

    1.四种连接方式的规定

    《钢标》第 11.1.2 条对焊接连接、普通螺栓连接、承压型高强度螺栓连接及摩擦型高强度螺栓连接的规定如下：

    同一连接部位中不得采用普通螺栓或承压型高强度螺栓与焊接共用的连接；在改、扩建工程中作为加固补强措施，可采用摩擦型高强度螺栓与焊接承受同一作用力的栓焊并用连接，其计算与构造宜符合行业标准《钢结构高强度螺栓连接技术规程》JGJ 82—2011 第5.5 节的规定。

    2.四种连接方式的特点

    （1）焊接连接的特点：刚度大。

    （2）普通螺栓连接的特点：普通螺栓在受力状态下容易产生较大的变形，刚度小。

    （3）承压型高强度螺栓的特点：仅螺杆承载能力比普通螺栓高，其作用方式与普通螺栓相同，刚度小。

    （4）摩擦型高强度螺栓的特点：连接紧密，刚度大。

    3.普通螺栓连接与焊接连接的排斥性

    由于普通螺栓在受力状态下容易产生较大的变形，所以刚度小，而焊接连接刚度大，两者难以协同工作。按照受力同步性要求，在同一连接接头中不得考虑普通螺栓连接和焊接连接共同工作受力。所以，普通螺栓连接与焊接连接是不能兼容的，具有排斥性。

    4. 承压型高 强度螺栓连接与焊接连接的排斥性

    承压型高强度螺栓连接的受力形态是以螺栓杆被剪断或被孔壁挤压破坏为承载能力的极限状态，可能的破坏形式和普通螺栓相同，所以刚度小，而焊接连接刚度大，两者难以协同工作。按照受力同步性要求，在同一连接接头中不得考虑承压型高强度螺栓连接和焊接连接共同工作受力。所以，承压型高强度螺栓连接与焊接连接是不能兼容的，具有排斥性。

    5. 摩擦型高强度螺栓连接与焊接连接的兼容性

    摩擦型高强度螺栓连接的特点是拧紧后的高强度螺栓只承受预拉力，并不受压，也不受剪，只是将螺杆的拉力转换成了板件之间的摩擦阻力，因此刚度大，可考虑与焊缝同时工作。所以，摩擦型高强度螺栓连接与焊接连接是可以兼容的，具有兼容性。

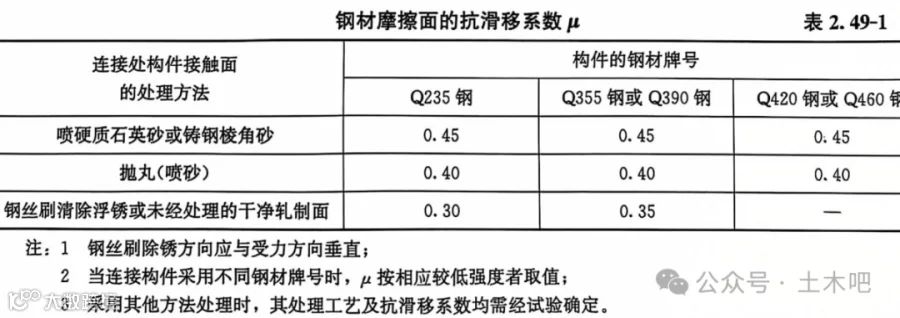

    在钢结构加固改造中，局部增加构件增大了部分荷载。有时，存在这种情况：经过验算，杆件承载力及结构整体承载力均满足要求，仅仅是连接构件的节点处的焊缝不能满足承载力要求。根据节点连接中焊接与栓接的规则，作为加固补强措施，可采用摩擦型高强度螺栓与焊接承受同一作用的栓焊并用的连接形式。这种情况下，不扰动原结构，只在节点部位钻孔后安装摩擦型高强度螺栓即可。表 2.49-1 为钢材摩擦面的抗滑移系数μ。

    不扰动原结构时，摩擦系数μ可按表 2.49-1 最后一栏的未经处理的干净轧制面取值：

    对 Q235 钢，摩擦系数可取μ=030；

    对 Q355 钢或 Q390 钢，摩擦系数可取μ=0.35。

    (3) 对 Q420 钢或 Q460 钢，由于没有对应的摩擦系数，故不能按本节的方法处理。
