《门式刚架轻型房屋钢结构技术规范》GB 51022-2015第11.1.3条规定：屋面板与檩条的连接方式可分为直立缝锁边连接型、扣合式连接型、螺钉连接型。那这几种连接方式到底是什么意思呢？
螺钉连接型是指将叠合后的屋面板通过螺钉与中禀条间连接。
屋面螺钉连接（无固定支架）
▼
屋面螺钉连接（有固定支架）
▼

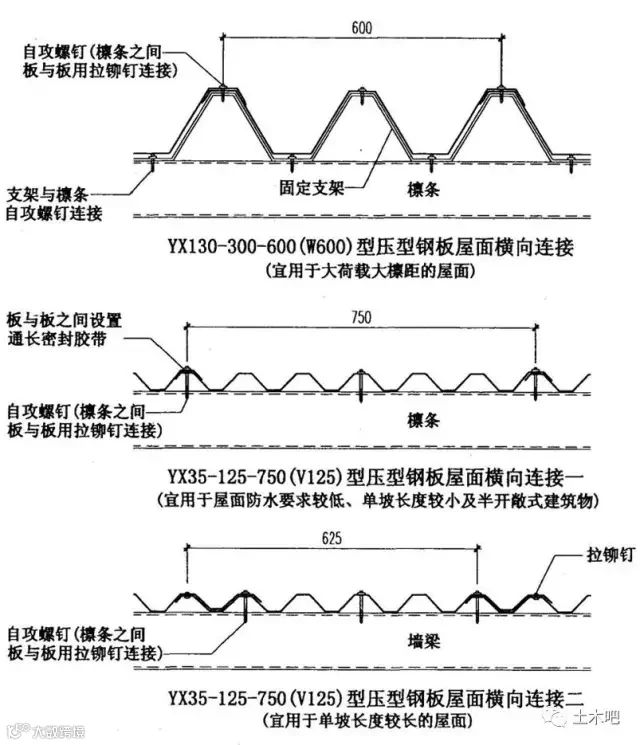

屋面板螺钉连接示意图
▼
扣合式连接型是指将叠合后的屋面板通过卡座与檩条间连接。
屋面扣合式连接（无固定支架）
▼

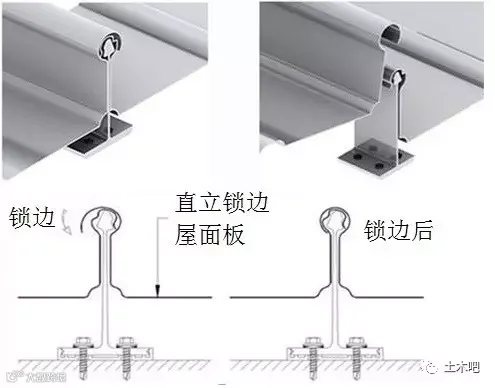

直立缝锁边连接型是指压制时预先将屋面板与板的横向连接处弯折一定的角度，现场再用专用卷边机弯卷一定的角度，并且在板与板之间预涂密封胶，其屋面板与檩条间通过嵌入板缝的连接片连接，有较高的防水性能和释放温度变形的能力。
根据咬合角度不同，共分为以下三种
屋面直立咬合形连接1（180度咬合）
▼
屋面直立咬合形连接2（270度咬合）
屋面直立咬合形连接3（360度咬合）
