来源：《赣州市房屋建筑工程施工图设计文件审查常见问题汇编（征求意见稿）》
问题描述
土木吧
两桩承台（含多桩承台梁）未按深受弯构件进行设计计算，纵向受拉筋、箍筋、腰筋不满足深受弯构件的配筋要求。
柱下独立两桩承台配筋应满足《混凝土结构设计标准》GB50010-2010（2024 年版）附录 G 中深受弯构件的配筋要求，程序计算承台时应选择按深受弯构件计算。

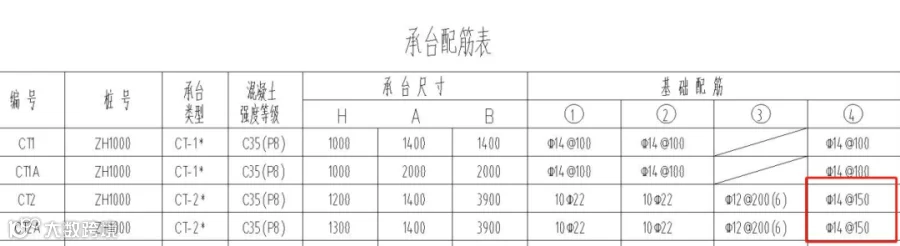

例如以下两桩承台 CT2，宽 1400mm，配置14@150 的腰筋，不满足规范 0.20%最小配筋率要求。
规范条文
土木吧
1.《建筑桩基技术规范》JGJ 94-2008 第 4.2.3-2 条：柱下独立两桩承台，应按现行国家标准《混凝土结构设计规范》GB 50010 中的深受弯构件配置纵向受拉钢筋、水平及竖向分布钢筋。承台纵向受力钢筋端部的锚固长度及构造应与柱下多桩承台的规定相同。
2.《建筑桩基技术规范》JGJ 94-2008 第 4.2.3-3 条：条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》GB 50010 关于最小配筋率的规定，主筋直径不应小于 12mm，架立筋直径不应小于10mm，箍筋直径不应小于 6mm。

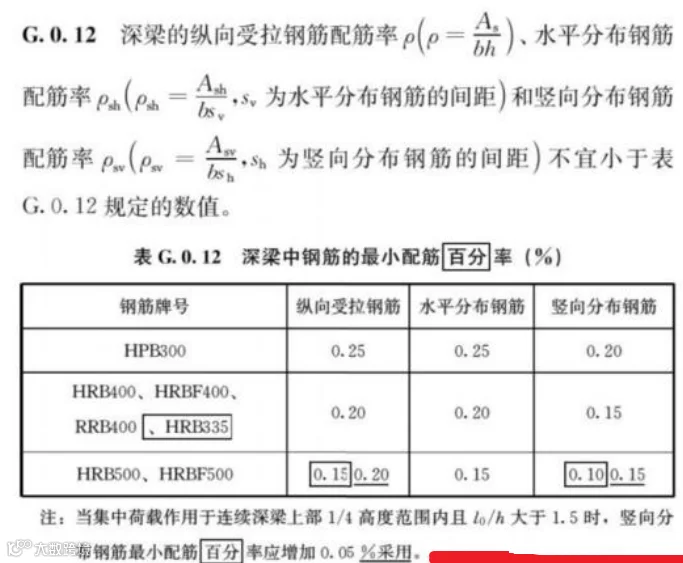

3.《混凝土结构设计标准》GB/T 50010-2010（2024 年版）附录 G。
问题解析
土木吧
跨高比小于 5 的梁统称为深受弯构件（短梁），跨高比小于 2 的简支梁及跨高比小于 2.5 的连续梁视为深梁。柱下独立两桩承台由于柱距相对较小，大部分为深梁，其变形和内力分布与一般受弯构件有较大差异，梁的剪切变形和截面应力分布不再符合普通梁的平截面假定，按深受弯构件计算能更准确第反映其实际受力状态。
