很多人认为，因上层建筑的力会传到下层，所以混凝土结构的上层柱子配筋肯定会比下层柱子配筋大，其实不全是这样的，柱子纵筋既要考虑抗压，也要考虑抗弯，上层柱如果承受弯矩大，那么配筋也可能会比下层柱子大。

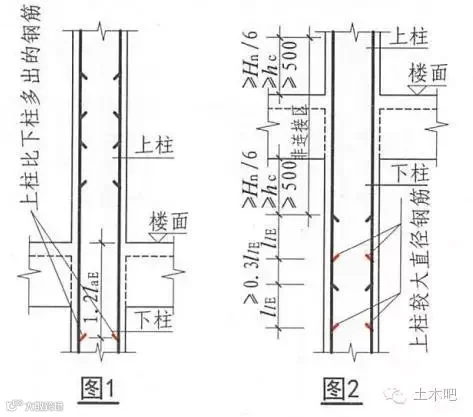

《混凝土结构施工图平面整体表示方法制图规则和构造详图》22G101-1第63页也给出了上层柱比下层柱钢筋多或钢筋直径大时的构造做法。
22G101-1附图
▼
梁与柱相连，框架节点的梁柱杆件所承受的弯矩按杆件自身线刚度所占比例来分配，杆件线刚度除了跟自身的截面大小有关外，还跟其计算长度有关，并且杆件线刚度所占比例还跟节点处的总杆件数有关，所以上层柱是有可能分配到更多的弯矩。
梁柱弯矩分配图
▼
对于梁柱杆件所承受的弯矩值大小来说，由于边节点参与弯矩分配的杆件数少于中节点，因此边节点杆件产生的弯矩通常比中节点的要大，尤其是顶层边节点，这就是设计中顶层柱及顶层框架梁端部配筋需要较多的原因所在。
