作者：shigongjishu666（微信号），央企10年+技术经验，著有《钢筋工程降本增效及易错点解析》、《型钢混凝土组合结构施工技术及创效经验》、《施工技术实战经验》等。
钢筋桁架楼承板相关的钢筋做法，很多人存在较多理解误区、或未找到较好的解决方法，对钢筋相关做法、设计、算量等典型问题逐个进行分析。
（1）钢筋桁架高度问题：
常规钢筋桁架高度设计为板厚-2*保护层厚度（15mm），楼板面筋一般是要求从桁架面筋下方穿过，按此方式施工比较费工。也有一些项目将楼板面筋/支座负筋铺设在钢筋桁架上方，导致了楼板砼需要加高浇筑。
建议考虑将钢筋桁架降低10mm进行设计施工，以保证面筋可以直接铺设在桁架上方，以提高板筋铺设效率，尤其是设计有通长面筋的项目、钢筋桁架楼承板+现浇钢筋砼梁的项目（且板筋端部支座部位存在弯钩更加大了穿筋难度）更有必要采取此优化措施。对于钢筋桁架楼承板工程量较大的项目，更宜采取此优化做法并制定合理的劳务施工价格。
钢筋桁架高度降低之后，需要注意免支撑跨度会受到一定的影响，以及对楼板支座负筋计算形心高度发生了变化，需注意进行设计复核。
（2）底筋连接筋问题：

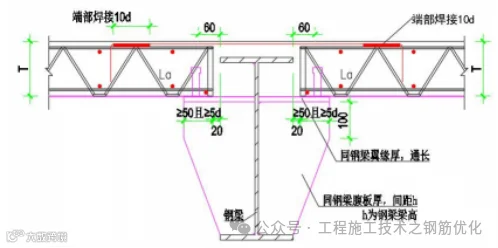

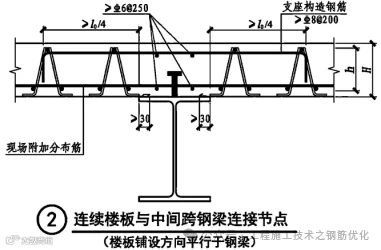

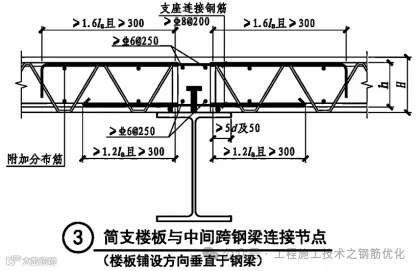

在图集22G522-1中P30页给出了楼承板断开铺设部位，在中间跨钢梁的底筋连接筋做法。

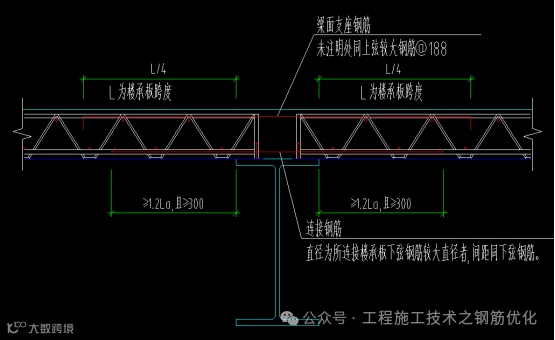

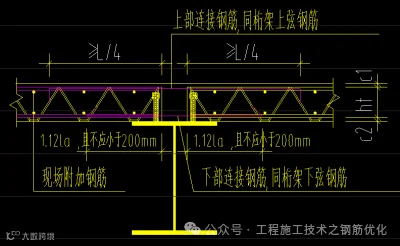

当楼承板铺设方向均垂直于钢梁时，底筋连接筋与楼承板的搭接长度为1.2la且≥300，注意底筋连接筋总长度不是钢梁宽度+2*1.2la（有些项目算量按此长度去争取，也有些图纸时按此数据进行出具设计大样的），应注意减去楼承板在钢梁上的搁置长度。在有些图纸中给出的连接筋与楼承板搭接长度为1.12la且≥200等数据。

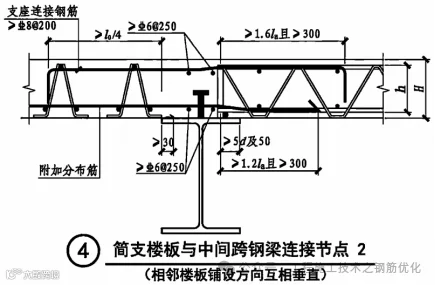

当楼承板铺设方向在钢梁位置互相垂直时，底筋连接筋采取的是其中一侧板底通长筋直接延伸进行搭接/错位搭接的做法。
对于底筋连接筋规格参数问题，图集要求不小于C8@200，有些图纸也是按此参数进行设计的。钢筋桁架的间距一般为188mm，因此一般最好是按C8@188进行设计施工。也有些图纸未明确具体间距，只是明确间距同下弦钢筋，有些项目将底筋连接筋按逐根连接（C8@99）理解进行算量/施工、实际上很多时候并无必要。
（3）面筋连接筋问题：
面筋连接筋与钢筋桁架的搭接长度为1.6la且≥300，当相邻楼承板在钢梁部位垂直铺设时，其中一侧为伸入跨内ln/4（从钢梁边起算）。首先要特别注意区别桁架面筋连接筋与支座负筋的区别，连接筋作用是将桁架面筋连接贯通保证可起到支座受力的作用，支座负筋是单独设置或者在连接筋基础上另行设置的受力钢筋，支座负筋长度是按常规伸入板跨内ln/4的原则进行确定。
在具体项目设计及施工中，经常未严格区分对待面筋连接筋与支座负筋。大部分项目设计支座负筋时，并未考虑桁架面筋起到的支座负筋作用，需注意提前确认好设计原则，此时是可以只做附加支座负筋、取消桁架面筋连接筋的设置。

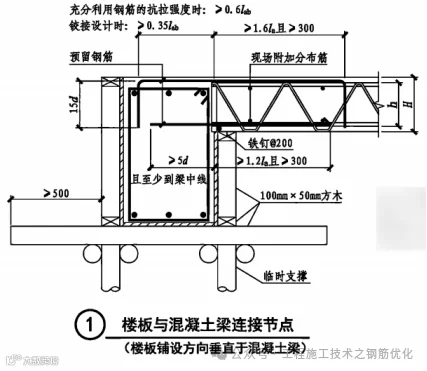

也有项目采取了钢筋等面积代换的优化做法，降低设计的支座负筋规格、设置桁架面筋连接筋，以此降低钢筋用量，因为桁架面筋连接筋的长度较短。此时，对于楼承板连续支座部位，可直接降低支座负筋的规格。对于钢筋桁架楼承板+钢筋砼梁的形式，端部支座部位特别注意是否需要设置连接筋（图纸中经常缺少此大样）。
（4）楼承板铺设方向问题：

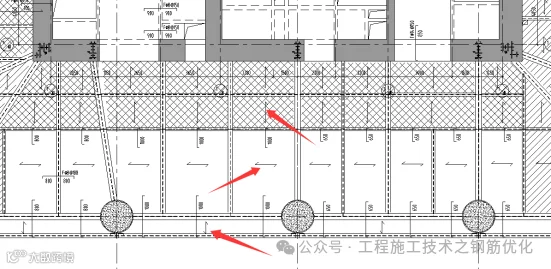

正常设计为按板短跨方向铺设楼承板，但是会导致较多的连接筋工程量，以及导致楼承板裁剪较多。需要根据实际情况优化调整楼承板的铺设方向，必要时适当增加临时支撑，以达到综合最优的效果。
（5）楼承板通长筋搭接问题：
钢梁+钢筋桁架楼承板结构形式时（以及钢梁+现浇钢筋砼楼板时），通长板底筋正常需要在钢梁支座部位拉通施工，此时就会导致板底筋需要设置搭接接头。对于常规的钢筋砼梁结构情况，板底筋正常可以在梁中逐跨断开，板底筋相当于没有搭接接头的工程量。因此，需要根据合同条款以及设计需求情况，合理确认板底筋的搭接工程量。

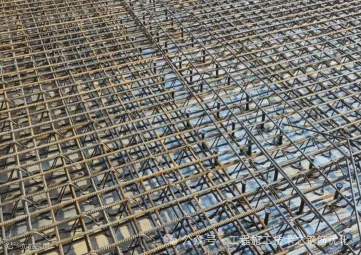

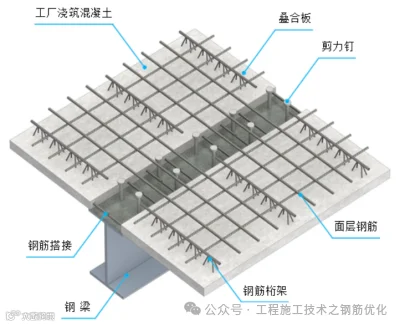

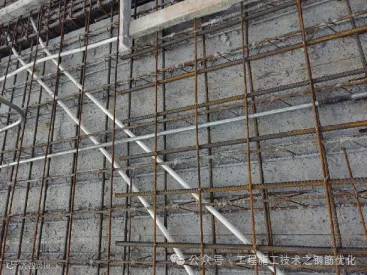

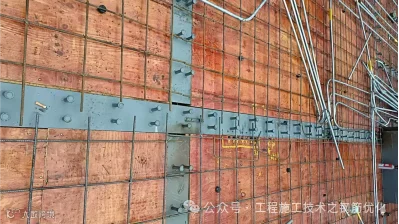

如下图，板底筋在钢梁部位全部断开施工，从概念上非常不利于钢梁与楼板的协同作用（此问题存在一定的理解争议），且图集上钢梁部位的板底筋也只有贯通一种做法。对于钢梁+叠合板的项目，也经常出现板底筋在钢梁部位断开的做法问题，也有项目采取了在钢梁部位叠合板面附加了短钢筋的做法。
此外，需要注意楼板承受温度效应时，引起的搭接长度、板底筋必须贯通等变化。
（6）楼承板高低跨做法问题：

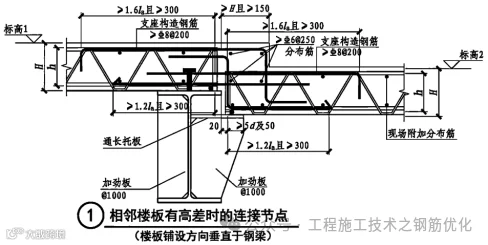

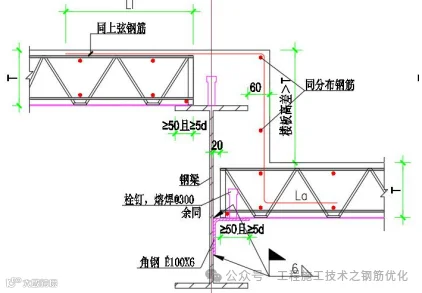

当钢梁两侧楼板存在高差时，图集中给出了节点钢筋构造，面筋底筋均为交叉锚固的做法概念。但是图集中缺少高差大于板厚等情况下的构造做法。

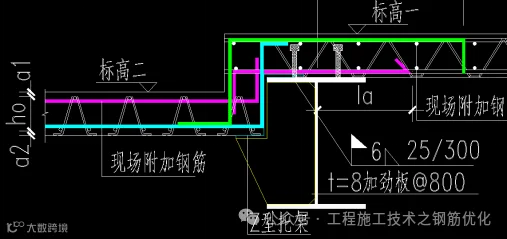

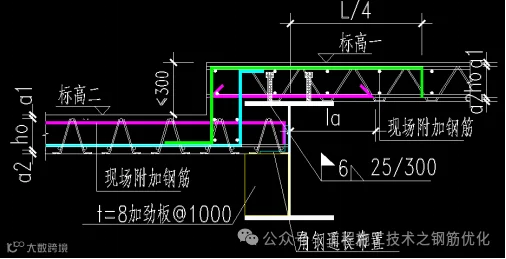

在具体的工程项目图纸中，如下罗列了不同高低差节点做法供参考，也经常有项目缺少各种高差情况下的做法大样。（具体在型钢混凝土组合结构施工技术手册中，给出了更多关于高低差部位做法的探讨）

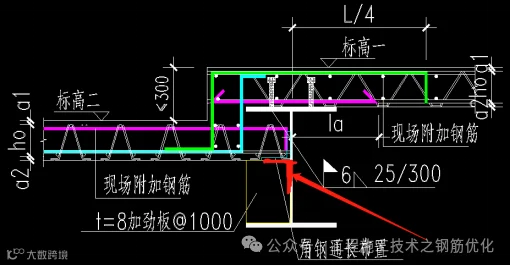

当钢梁面标高与板底标高不对应时，图纸中大样经常缺失。也经常有新项目将此类部位的板底筋，在钢梁腹板部位进行断开处理。
（7）其他钢筋桁架楼承板相关钢筋算量技巧问题：
①需按照钢筋桁架楼承板深化排布图计算各连接部位的连接钢筋，也有项目争取按每根钢梁处均存在连接钢筋进行计量；
②在钢筋砼梁端部支座部位，注意单独计算底筋/面筋连接钢筋；

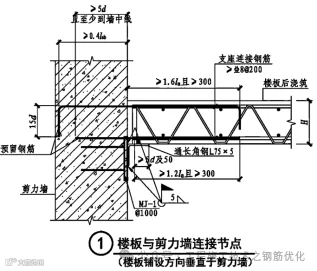

③钢筋砼结构先行施工，钢筋桁架楼承板后安装的情况，一般需要在砼结构内先预留钢筋，然后再进行搭接/焊接连接，需注意计算连接的钢筋工程量；此外，还可根据图集中面筋预留钢筋需伸到剪力墙端部+15d弯钩的做法要求，计算面筋工程量，否则一般默认面筋伸入剪力墙la。此外，也有一些图纸给出了连接部位板底筋未伸入剪力墙的做法，在《全国民用建筑工程设计技术措施》（结构）21.2.6条也给出了节点做法；

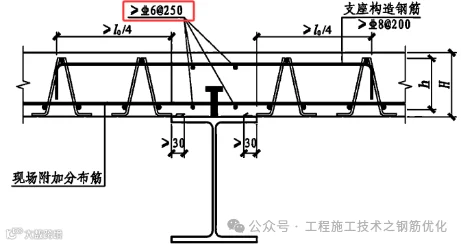

④根据图集的要求，需要在钢梁宽度范围内，在板面和板底附加≥C6@250的钢筋。此做法大样，在图纸中一般是缺失的，也可以提前确认在钢梁宽度范围内按板通长筋进行正常排布；

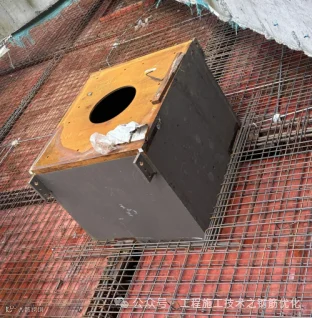

⑤在钢柱节点部位，需对板底（或含板面）附加每边不小于2C14的钢筋。当钢柱截面较大时，应根据具体情况加大附加钢筋的配置。此节点做法，在较多图纸中是缺失的，需注意提前确认；
