土木吧丨为何厚板要局部坡口焊？

    为什么对不小于 25mm 厚板件宜采用开局部坡口的角焊缝？

    焊缝尺寸过大、过小或者过长、过短，都会对焊接质量产生不利影响，所以要加以限制。板件的厚度也会对焊缝产生影响。

    板件厚度≥25mm时属于较厚的板件，如果不控制焊缝的尺寸，焊接过程就会使母材在其厚度方向承受较大的焊接收缩应力，也就是会产生较大的残余应力。

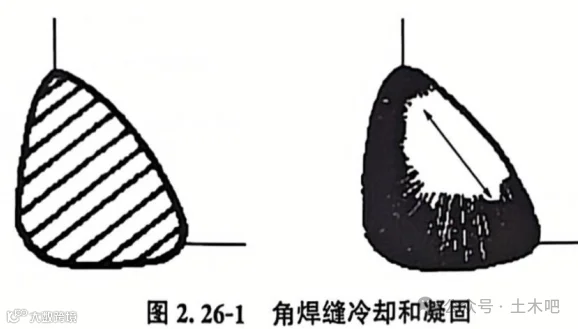

    焊接过程中，施焊后焊缝冷却时的收缩作用受到约束，有可能使焊缝出现裂纹。图 2.26-1 是角焊缝熔化金属的冷却和凝固简图。靠近板边的熔化金属因热量迅速被板吸收而首先冷却，中央和表面的熔化金属收缩如果受到阻碍，焊缝内就会出现拉应力，当拉应力较大时就会使焊缝出现裂纹。

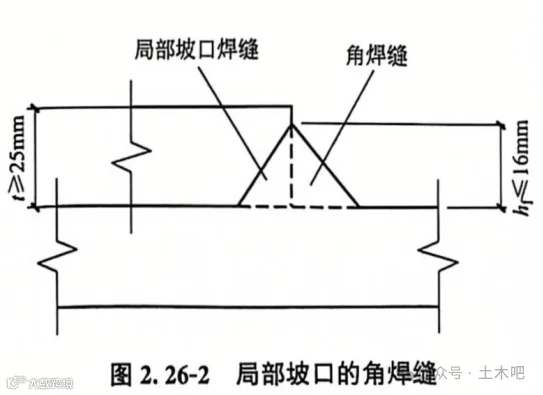

    板件厚了，说明受力较大，角焊缝的尺寸必然也大。但焊缝尺寸过大势必会影响焊缝质量，为了解决这个矛盾，就需要采用开局部坡口的形式将角焊缝的尺寸减小，见图 2.26-2。

    既然已经将角焊缝的尺寸降下来了，就要对角焊缝尺寸有个最大限制值；角焊缝的焊脚尺寸hf一般不大于16mm。

    焊缝按两部分计算：

（1）坡口焊缝采用对接焊缝强度设计值;

（2）角焊缝采用角焊缝强度设计值。
