   对转换柱与剪力墙相连的情况，在进行杆壳模型的计算分析时，未合理模拟两者之间的受力关系，造成刚度与质量的重复计算及构件之间内力传递的不合理性。

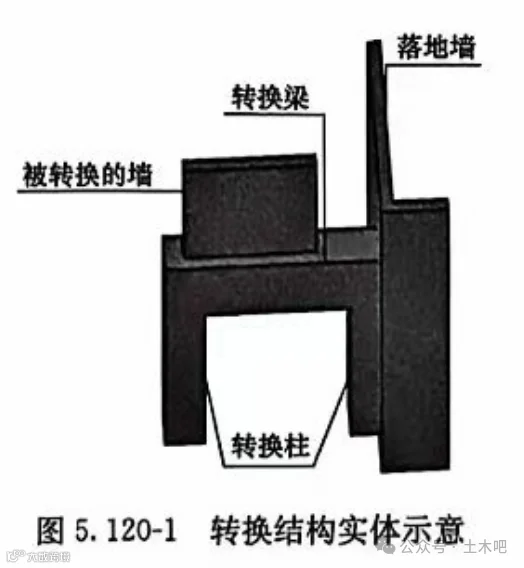

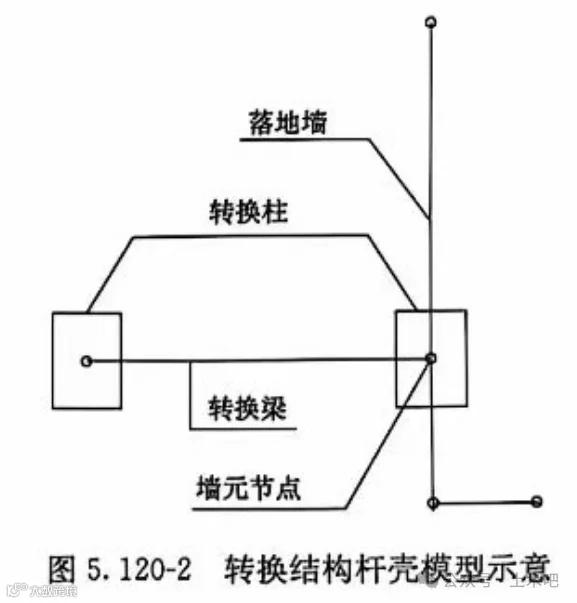

    如图 5.120-1所示，转换柱与剪力墙相连。对此情况，设计人员建立分析模型时，往往直接在墙元节点处布置转换柱，如图5.120-2所示，也不做其他处理，导致在转换柱处墙的刚度与质量被重复计算，两者之间的受力关系也未合理模拟;由于重叠部分墙要分担一部分力，这使得转换柱内力可能计算偏小，存在安全隐患。若在剪力墙处不设转换柱，而将剪力墙局部加厚，这种做法也不合适，一是因为剪力墙不受内力调整的控制，二是因为一般软件不进行剪力墙面外承载力设计。

  转换柱与剪力墙相连的情况，在实体模型中并不存在上述问题，因此可采用实体有限元进行内力分析，但同样存在软件不支持按转换柱要求的设计问题，故当前较合理的做法是对杆壳模型进行一些改进、如在剪力墙相连的转换柱边，对剪力墙切割出一个计算缝(约0.2m)，再用合适截面的梁连接起来进行分析与设计;或者设计转换柱时，不考虑相连剪力墙的作用，即将相连剪力墙的厚度取 0，然后进行分析，并与其他模型进行包络设计。值得注意的是，对转换柱与剪力墙相连的情况，设计时应复核相邻剪力墙的面外承载力;对一般柱(包括面外支承梁的暗柱)与剪力墙相连的情况，也宜按上述方法进行处理。
