土木吧丨剪力墙洞口补墙节点用这个

    洞边补强措施不符合规范要求的，主要是洞口尺寸在800mm~1200mm之间的，仅按800mm洞口采取补强措施。

    墙上开不参与整体分析的小洞口，洞边补强措施一般在结构设计总说明中表示。由于墙上洞口对墙体的影响与其位置和大小密切相关，应对此类不参与整体分析的小洞口有明确的位置及尺寸限制。

    当洞口位于剪力墙中部且洞口面积较小，洞口立面面积／剪力墙面积（墙长x层高）小于等于0.16

时，可按《高层建筑混凝土结构技术规程》第7.2.28条规定进行洞边补强；当洞口尺寸800mm~1200mm时，宜参考国标图集《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》20G329-1第3-19页＂墙体预留洞口补强大样（二）“做法。

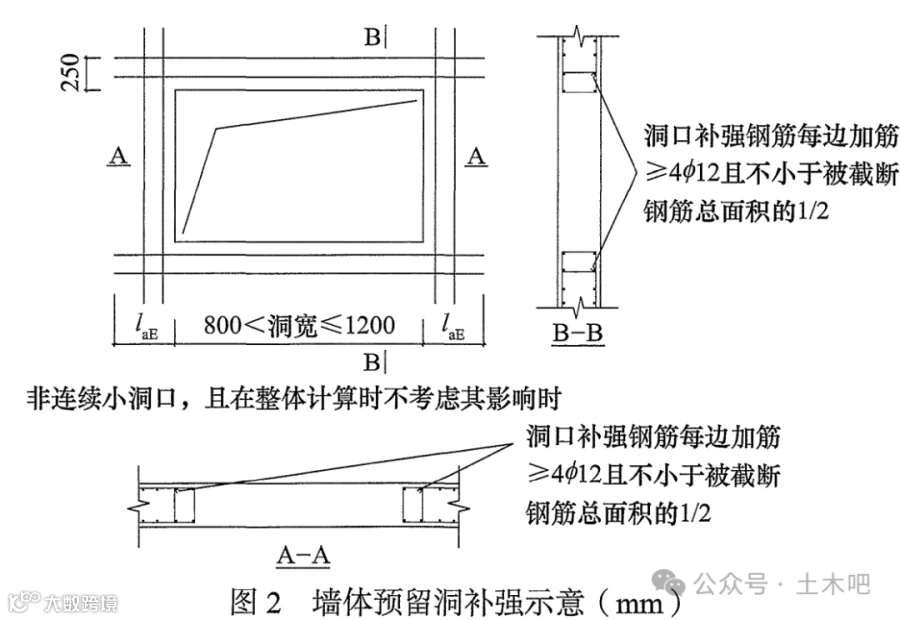

    计算时不考虑开洞影响的剪力墙洞口补强措施，应补充洞口尺寸的限制要求，如图2所示。
