土木吧丨加劲肋焊缝不合理？

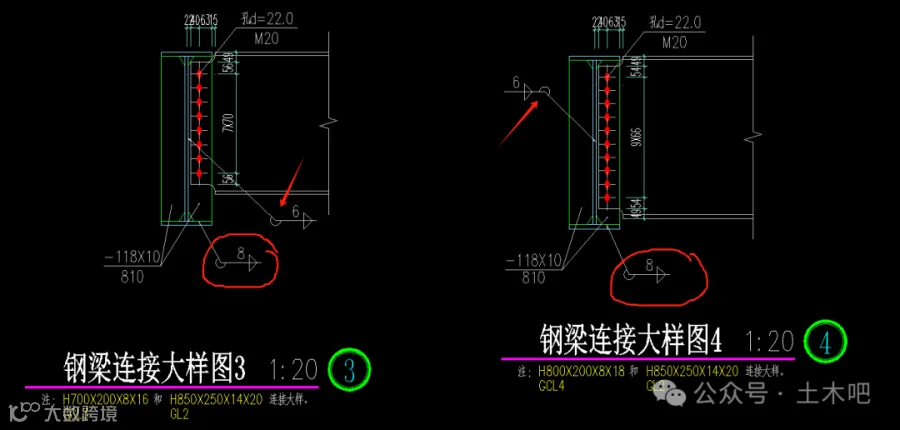

    次梁与主梁采用高强度螺栓铰接节点时，加劲肋与主梁腹板及主梁上下翼缘三面围焊（角焊缝），PKPM生成的施工图为，加劲肋与主梁腹板角焊缝厚度为6mm,劲肋与主梁主梁上下翼缘角焊缝厚度为8mm,查阅相关资料，连接次梁的主梁加劲肋与主梁的连接焊缝，通常采用双面直角角焊缝(设角焊缝的焊脚尺寸为hf，焊缝计算长度为Lw,通常仅考虑主梁腹板部分有效)。TSSD计算节点时也仅考虑腹板角焊缝作用，因此请教老总，PKPM生成的施工图焊缝厚度是否不合理？

    崔总：

    一般来说主要是考虑连接板与腹板角焊缝的作用。可以不考虑连接板与翼缘的焊缝承载力。

    苏总：

    通常情况与腹板连接焊缝是受力焊缝，与翼缘连接焊缝是构造焊缝，具体和传力假定有关系。
