北京市某医疗综合楼，地下1层，地上8层，抗震设防类别为乙类，结构体系为钢框架，采用隔震设计。隔震层位于地下室顶面，隔震层底板标高为-2.00m。地下一层为甲5级人防急救医院，人防竖井需穿越隔震层。

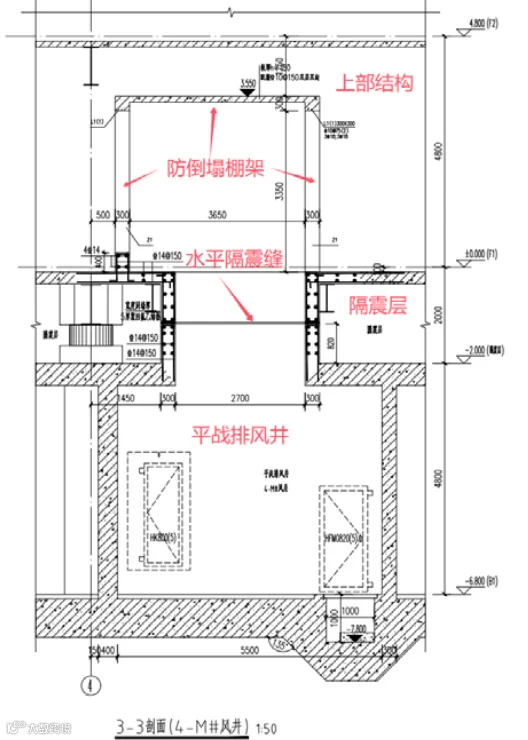

原设计存在支承防倒塌棚架的结构无法保证竖井和防倒塌棚架战时正常使用的问题，不符合人防工程战时防护的规定，人防竖井剖面图(局部截图)详见图1。
原图1原设计人防竖井剖面图(局部截图)
2.相关标准
《平战结合人民防空工程设计规范》DB11/994-2021第3.4.1人防工程的进风口、排风口和柴油机排烟口的设置应符合下列规定：供战时使用的及平战两用的进风口、排风口应采取防倒塌、防堵塞以及防雨、防地表水等措施。
3.问题解析
本项目核心难点在于人防竖井穿过隔震层，需要满足隔震要求，还需满足人防荷载作用下的排风口正常使用功能。
原设计人防竖井侧墙避开隔震支座处设置了水平隔震缝，上部人防竖井侧墙直接支承在隔震层顶板，虽满足隔震要求，但由于防倒塌棚架与隔震层顶板连为 一体，战时上部结构受爆炸冲击发生倒塌或位移，与之相连的防倒塌棚架随之破坏，无法保证战时风井通风 的功能，不满足《平战结合人民防空工程设计规范》第3.4.1条第5款要求。
4.改进措施
人防通风口是人防工程的重要组成部分，必须保证战时使用，最佳方案是将人防竖井防倒塌棚架设在主体结构投影范围之外。但由于建筑布局、规划等客观原因，本项目无法实施。

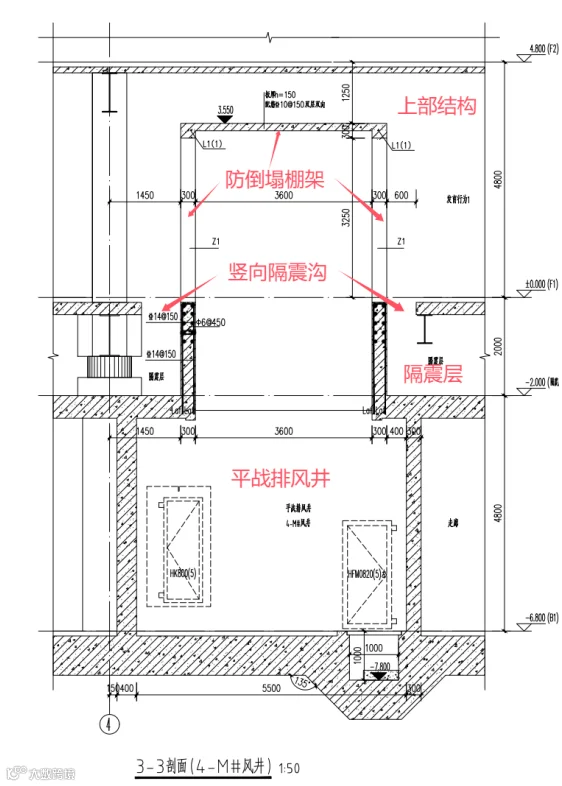

设计单位后期整改，采取措施如下：将原设计的水平隔震缝改为竖向隔震沟，使人防竖井上段独立支承于隔震层底板，既满足隔震结构变形的要求，也满足了人防口部防倒塌设计要求。修改后人防竖井剖面详见 图2。
(由中京同合国际工程咨询(北京)有限公司——徐莉、周文成提供)
