有同行询问一个问题“有一项目，框架梁抗震等级为一级，纵筋直径为16mm，箍筋间距能否取100mm？因6×16=96mm，差4mm，审图按强条提出”

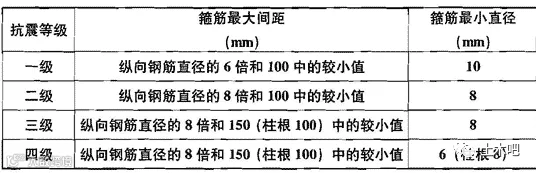

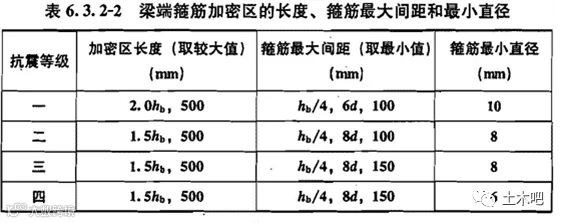

审图提出违反强条，是有规范依据的，见下表：
差4mm就按强条，设计师确实很冤，因为在混凝土结构中，箍筋摆放误差何止几mm？而且，这4mm几乎不影响构件承载能力。但因这4mm被判强条的工程不在少数，毕竟人家是拿“数据”说话，你能奈何？
其实最坑的不是梁，短柱更坑。遇到短柱，设计师第一想到的就是要将箍筋加密，一般就是箍筋间距取值@100，因为《高规》《抗规》都有规定：“剪跨比不大于2的柱，箍筋间距不应大于100mm”。
这样就可以了吗？细心的图审老师发现《砼规》11.4.12有这么一条规定：“3 框支柱和剪跨比不大于2的框架柱应在柱全高范围内加密箍筋，且箍筋间距应符合本条第2款一级抗震等级的要求；”。那个第2款，就是设计师的噩梦，即箍筋间距不大于纵向钢筋直径的6倍。当柱纵筋有一根是16mm时，设计师可能瞬间被送上天堂。
