作者：孔乙己
1. 结构计算采用整体建模（不应分别按XY两个方向计算），近似计算可按照等代平面框架或连续板计算。

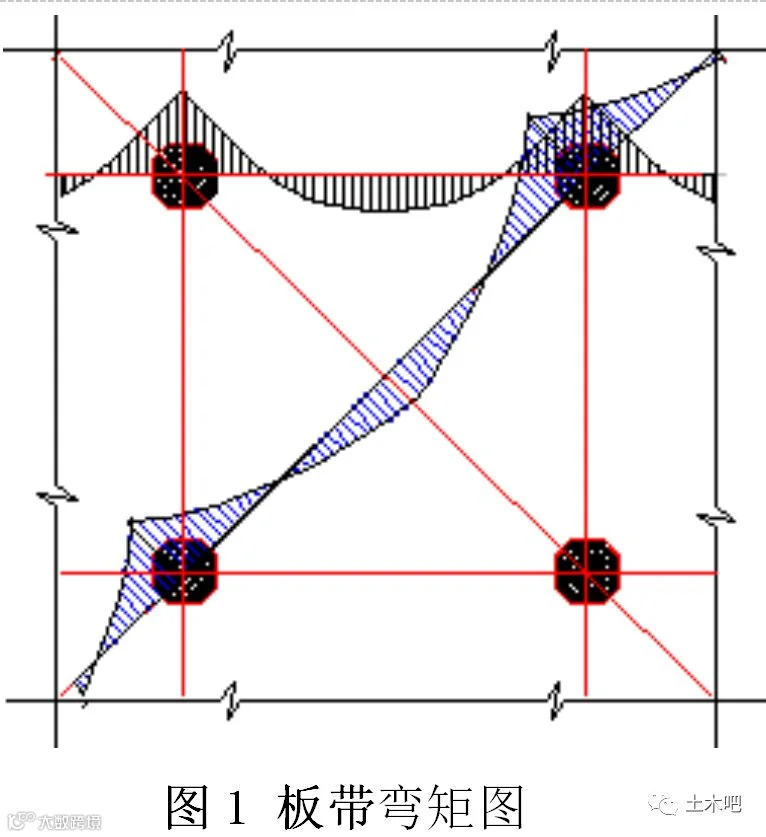

2. 根据弯矩图配置板带钢筋是受弯构件配筋的基本原则。采用手算近似计算可以很容易绘出弯矩图，见图1。若采用有限元软件计算时，也应要求绘制弯矩图（实际应为弯矩包络图）。柱帽应当作刚域考虑，负弯矩取值可大大降低，具体如何考虑请参考其它资料。

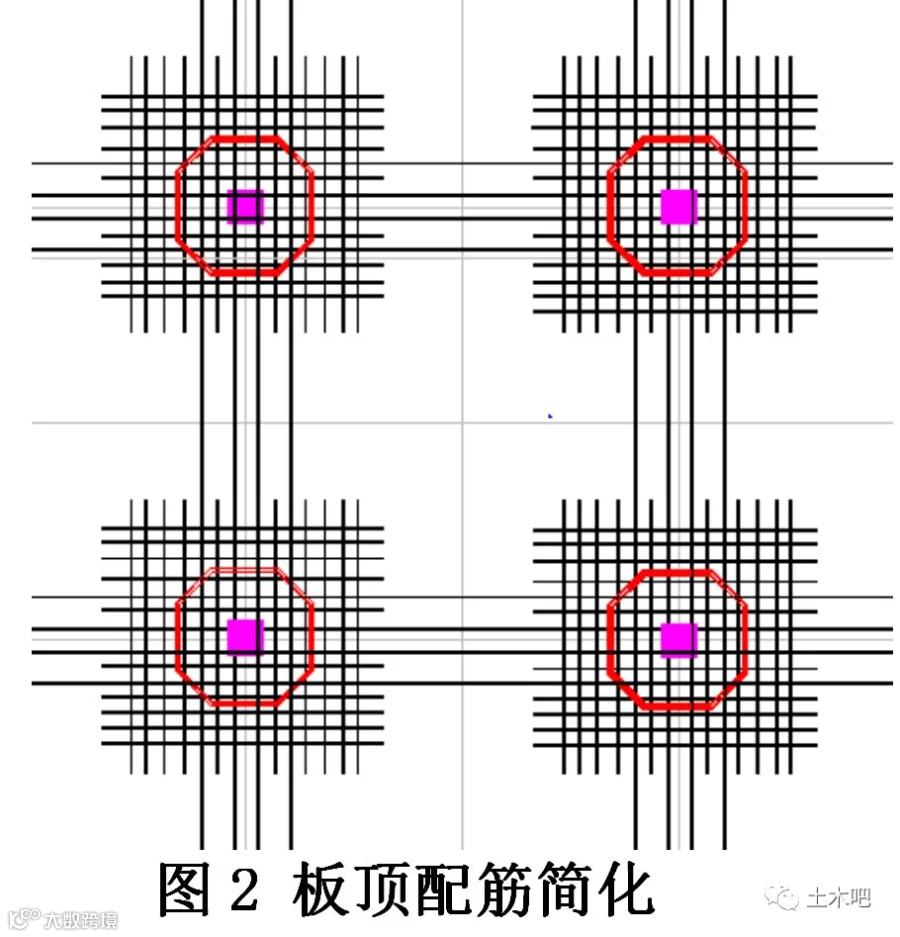

3. 支座负筋仅按XY两个方向配，但配筋面积应加上两个对角线方向负筋面积，使得支座负筋还是2层，主要的困难得以解决！但底部钢筋还是必须沿着对角线方向配置并锚入柱帽。所有受力筋均锚入柱帽之中，对于确保钢筋充分发挥作用，确保结构安全度至关重要！

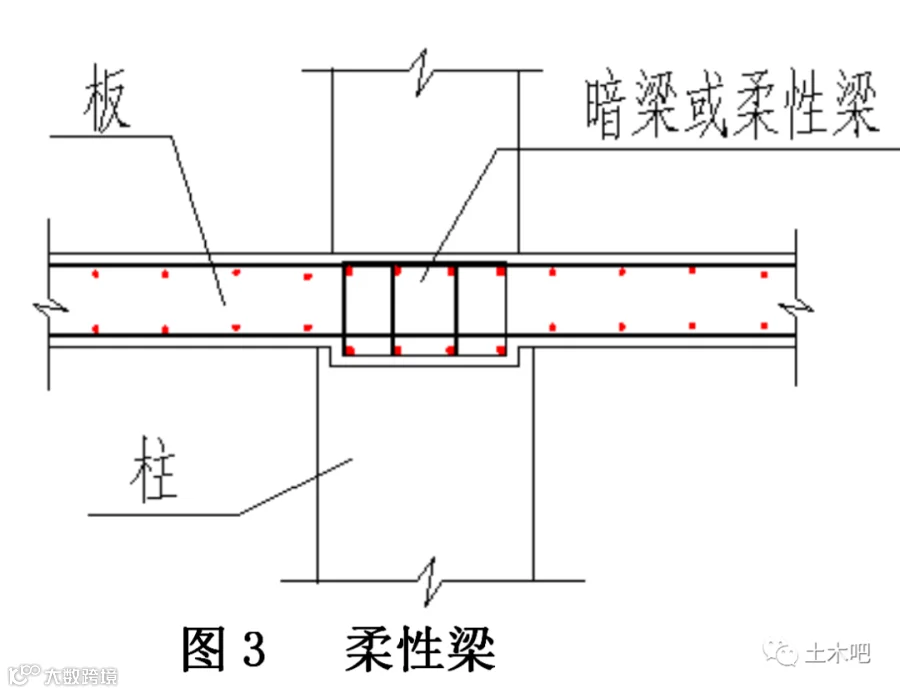

4. 沿XY两向柱列设置柔性梁，截面高度可尽量小，从板底下去50mm即可，不影响整体受力效果也不影响使用功能及观感（有个线条观感更好），对板配筋则十分有利！
5. 柱帽可做成八边形对于施工而言并无困难，但改为正方形亦可。

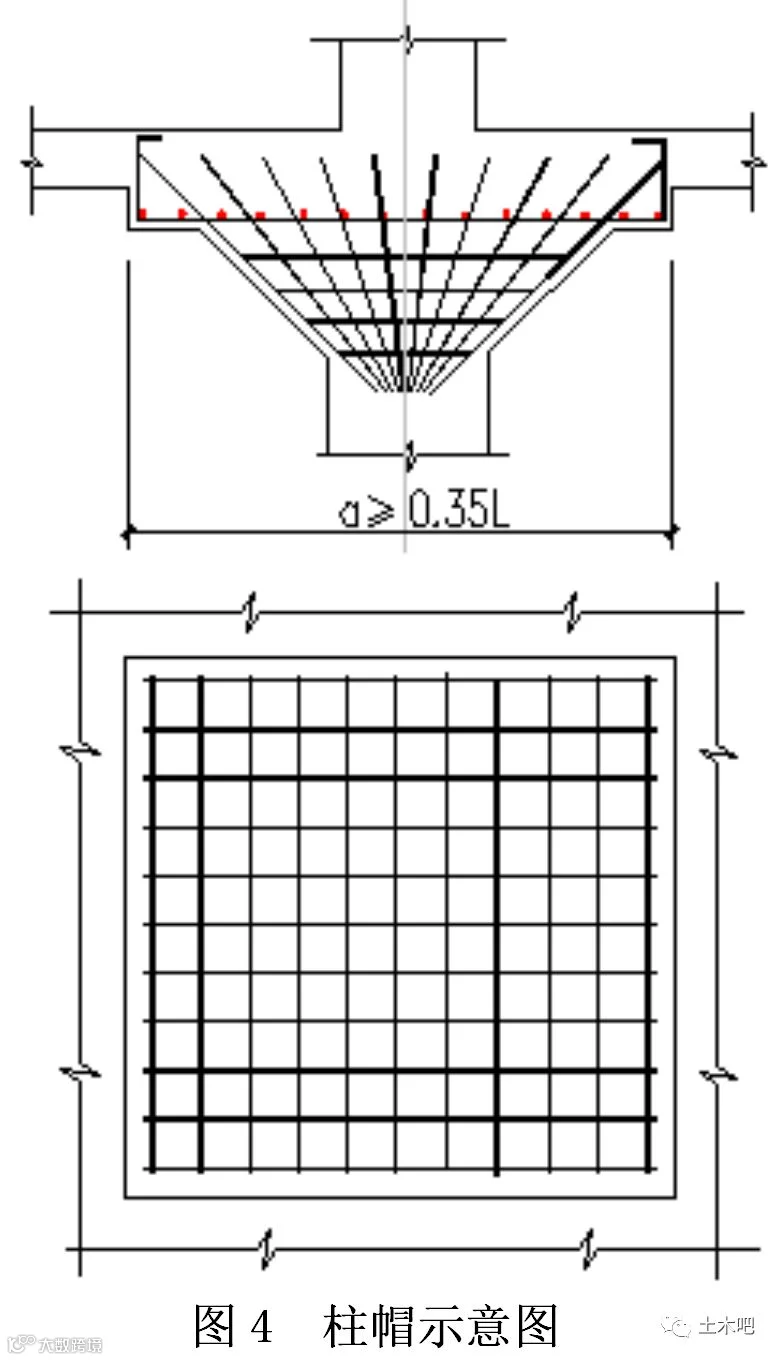

6. 关于柱帽尺寸的说明：根据《混凝土结构构造手册》推荐的做法（之一，很多资料均有明确规定），可见柱帽直径（矩形平面边长a）取柱距的1/3并非过分！
