由设置通长窗台压顶而使其两侧框架柱形成短柱
作者：匪兵乙

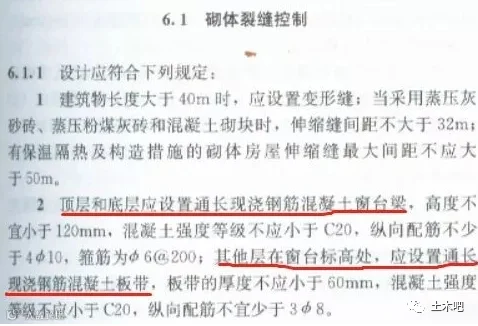

一些地方标准要求窗台的压顶需要通长设置，例如威海市2010年发布的《威海市住宅工程质量通病控制要点》第2.5.5条“窗台标高处应通常设置现浇混凝土带…”，江苏省《住宅工程质量通病防治标准》DGJ32J16-2014 6.1.1条中第2款“顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不小宜小于120...其它层在窗台标高处应设置通长混凝土板带......”主要解决因窗户开启形成的震动造成的外墙渗漏等问题。

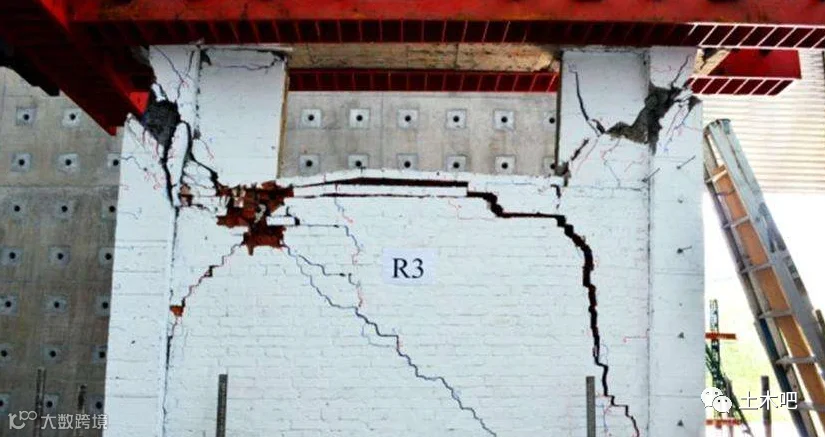

但这些规定忽视了由于混凝土带的约束，对窗户两侧的框架柱可能形成短柱甚至极短柱，16g101图集P66 注2:“柱净高（包括因嵌砌填充墙等形成柱净高）与柱截面长边尺寸（圆柱为截面直径）的比值Hn/hc≤4时，箍筋沿柱全高加密。抗震规范6.3.9条第1款第4）小条“剪跨比不大于2的柱、因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱、框支柱、一级和二级框架的角柱，取全高”(箍筋加密)，通长混凝土带对柱形成约束后，柱的剪跨比λ=M/(V d)=0.5Hn/hc＞2 其中，d为柱子的截面高度，Hn为柱的净高，此处为柱在窗间净高，上式变为 Hn/hc＞4，当Hn/hc＜4时剪跨比小于2，即形成短柱，属于剪切破坏,现场的实际施工实际上基本没有考虑窗间墙和通长窗台压顶而造成短柱的情况，而进行提前进行加密。
对于填充墙与框架柱刚性连接的做法，无论是否采用通长压顶，必须考虑是否形成短柱，对于填充墙与框架柱柔性连接，则需要对通长压顶进行考虑是否会形成短柱，如果剪跨比小于1.5，形成极短柱不只是单纯的全加密问题了。这就需要在设计时，对此细节提前考虑。
