土木吧丨柱拉筋有坑，你指定做法了吗？

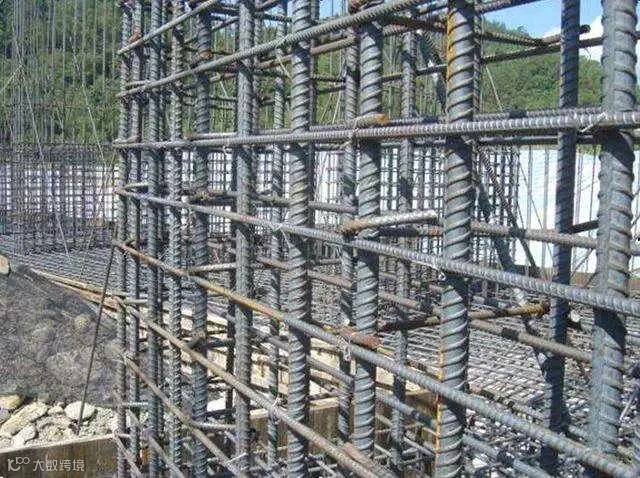

       关于框架柱拉筋的设置，《抗规》的6.3.9.-2条和《高规》的6.4.8-2条，规范对拉筋的做法是一致的：采用拉筋复合箍时，拉筋宜紧靠纵向钢筋并钩住箍筋。《抗震》6.3.9条的条文解释对此解释为：对于封闭箍筋与两端为135°弯钩的拉筋组成的复合箍，约束效果最好的是拉筋同时钩住主筋和箍筋，其次是拉筋紧靠纵向钢筋并钩住箍筋；当拉筋间距符合箍筋肢距的要求，纵筋与箍筋有可靠连接时，拉筋也可紧靠箍筋并钩住纵筋，如下图：

       问题来了，《混凝土结构施工钢筋排布规则与构造详图》 18G901-1第1-9页8.2.3条：对抗震设防有要求的结构构件，箍筋弯钩的弯折角度为135°，弯折后平直段长度不应小于箍筋直径的10倍和75mm两者中的较大值，如图1-9（及上图）。图中拉筋弯钩与箍筋、纵筋（c）~（e）三种做法应由设计人员指定。当设计未指定时，详见本图集各构件构造做法选用。大多数设计人员在实际工程中都未指定，未指定的构造做法在本图集第2-10页注4条：图示单肢箍为紧靠箍筋并钩住纵筋，也可以同时钩住纵筋和箍筋。看到这句话，你是不是和我一样：明明说好的三种做法，怎么就剩两种了（说好的白头到老，你却偷偷焗了油）？如果我们图纸未指定，施工单位图施工方便，一味的选了上图（e）,而图（e）拉筋的设置，如不满足“拉筋间距符合箍筋肢距的要求，纵筋与箍筋有可靠连接时”，它是不能采用的，图（e）也是三种做法里对混凝土约束效果最差的一种。是不是突然觉得我们被图集坑了？今后还是在图中指定一下为安！
