混凝土异形柱纵向受力钢筋最小配筋率的计算

某项目审图提出异形柱纵向受力钢筋最小配筋率的计算仅计入折角处及柱端部纵向受力钢筋。

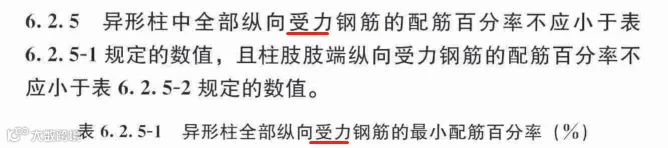

《混凝土异形柱结构技术规程》JGJ149-2017原文如下：

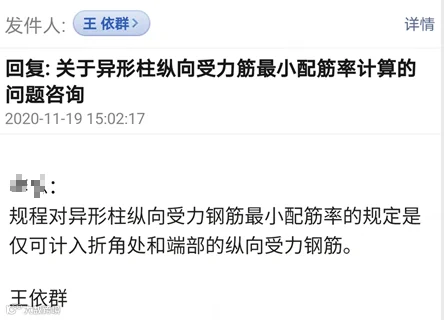

经过咨询异形柱规范编制专家回复，审图意见正确。

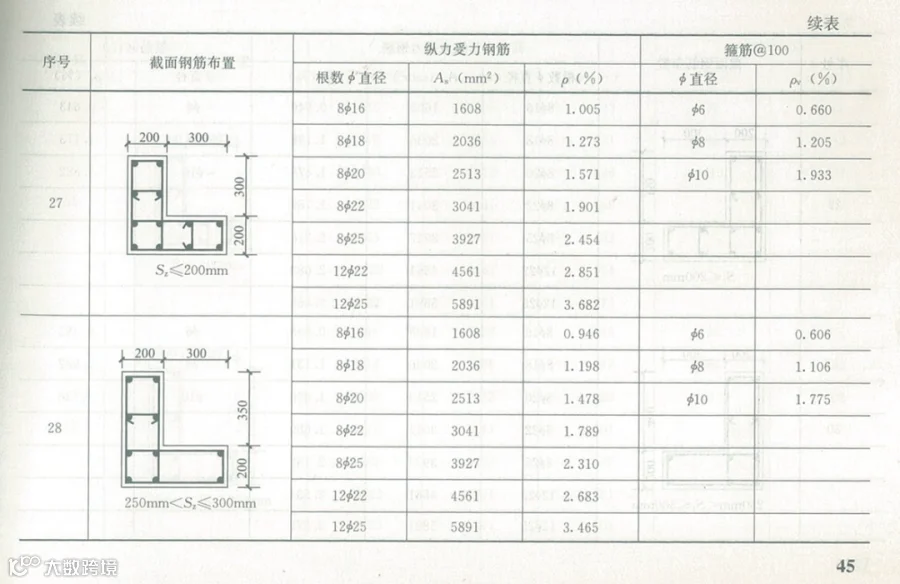

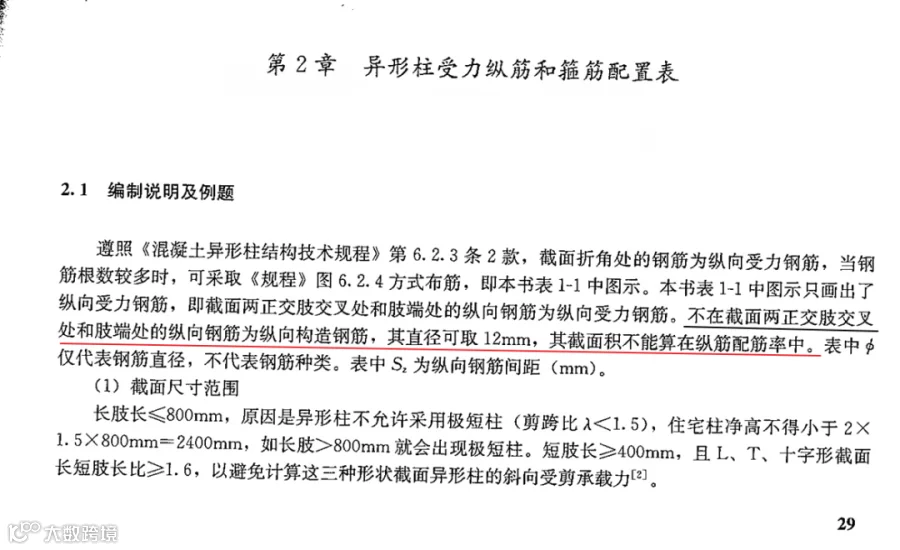

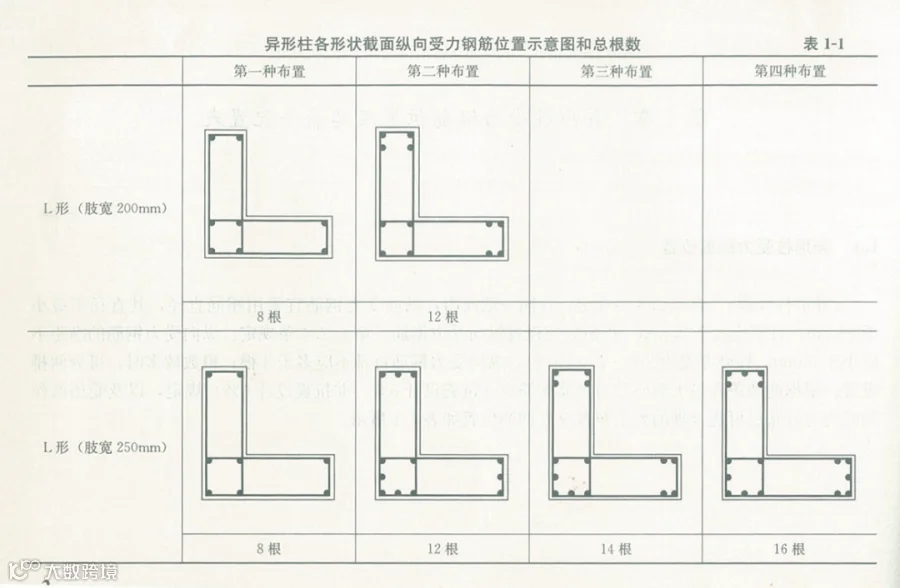

同时查看规范编制人编写的《混凝土异形柱结构设计手册》中也做了相同说明。

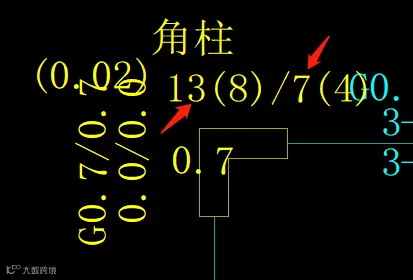

目前的PKPM、YJK按全部纵筋计算最小配筋率，输出纵向受力钢筋不足。

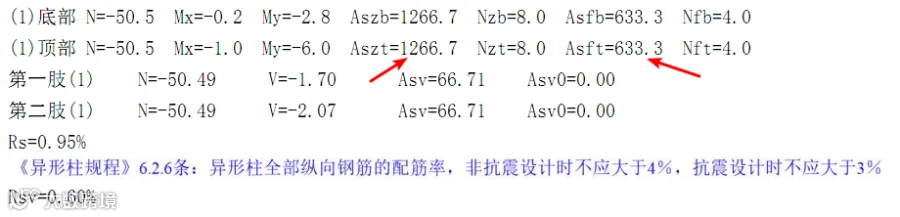

算例如下：

1266.7+633.3=1900，1900/200/1000=0.95%，满足最小配筋率0.95%，但是计算错误，

如按输出值设计，实配纵向受力钢筋，端头4D16+折角4D14，实际配筋率为1420/200/1000=0.71%，不满足纵向受力钢筋最小配筋率0.95%要求。

正确输出值应为1900。
