对于普通框架柱，在设计没有特殊注明时，柱箍筋加密区会按照《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》16G101-1（以下简称《平法图集》）要求按照下图所示设置箍筋加密区：

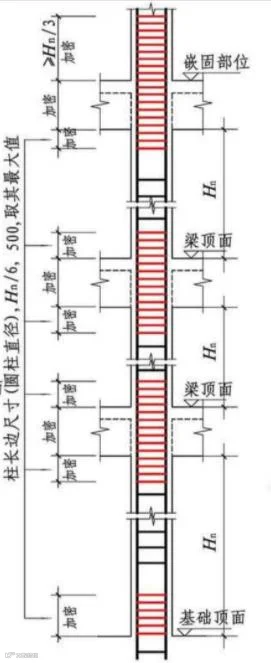

图1 柱箍筋加密区范围
对于普通柱，我们按照《平法图集》图示设置加密区范围没有争议，一般是根据层高计算出柱净高Hn，然后按图1计算出箍筋加密区长度。但如果遇到图2所示Z3这样的跃层柱，我们要特别注意，不能按层高去计算加密区长度，而应按照跃层柱跨越各层的总高去计算。
图2 某结构平面布置图
还有另外一个特殊情况，图2中的框架柱Z2，在X方向各层均有框架梁，但在Y方向跟跃层柱类似某一层没有框架梁，其箍筋加密区长度怎么计算呢？
《建筑抗震设计规范》GB 50011-2010第6.3.9条规定，柱的箍筋加密范围均按照柱净高计算，所以Z2在X方向其箍筋加密区跟普通柱类似，按层高计算Hn，但在Y方向应跟跃层柱类似，按照跨越各层的总高去计算Hn。但箍筋不可能两个方向分别设置，所以此时应按X、Y向分别计算的箍筋加密区范围包络设置。
遇到上述特殊柱，我们在设计图纸里应注明柱箍筋加密区的设置原则，不然施工时容易出错。
